Inhaltszusammenfassung für Gema AR01

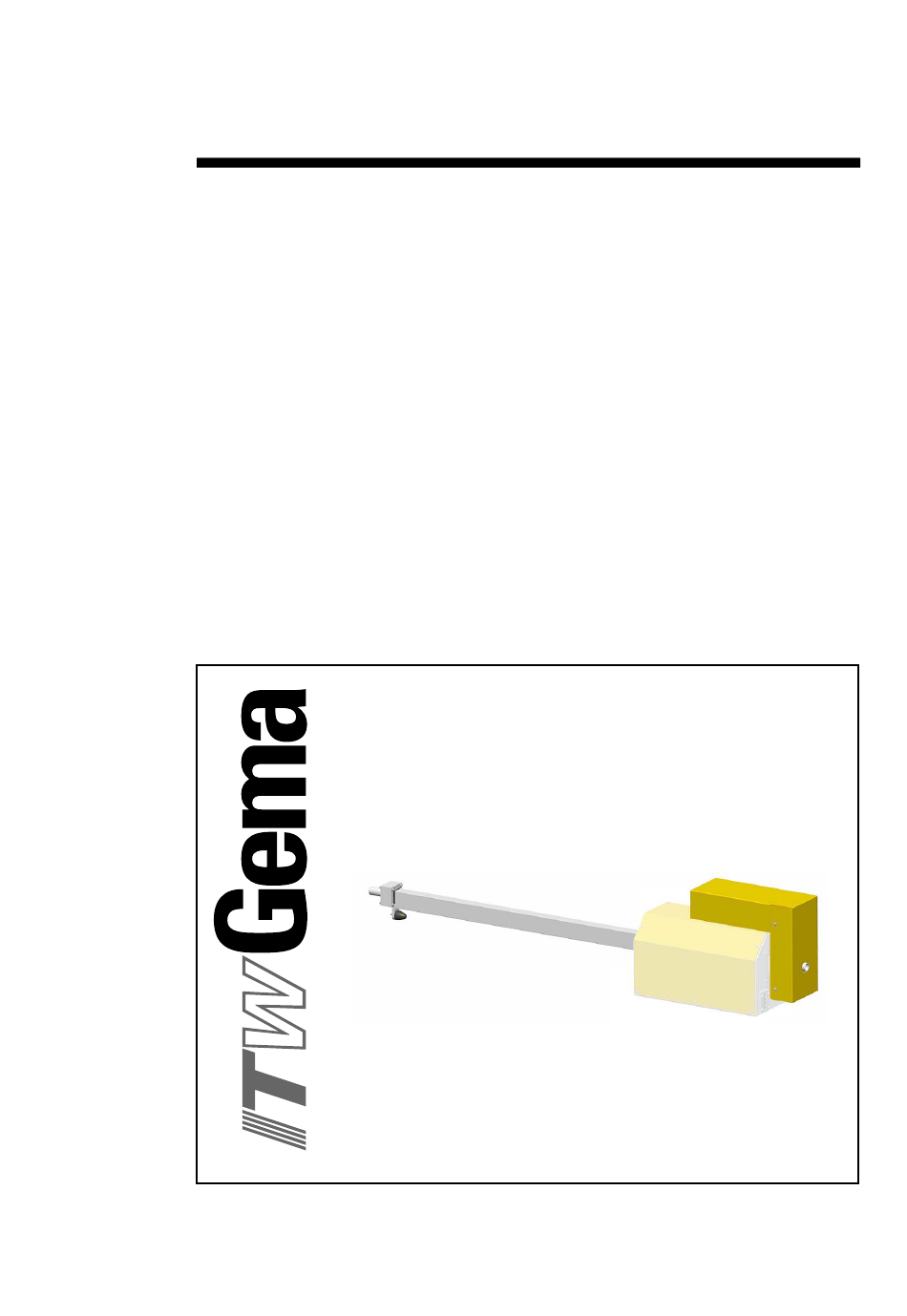

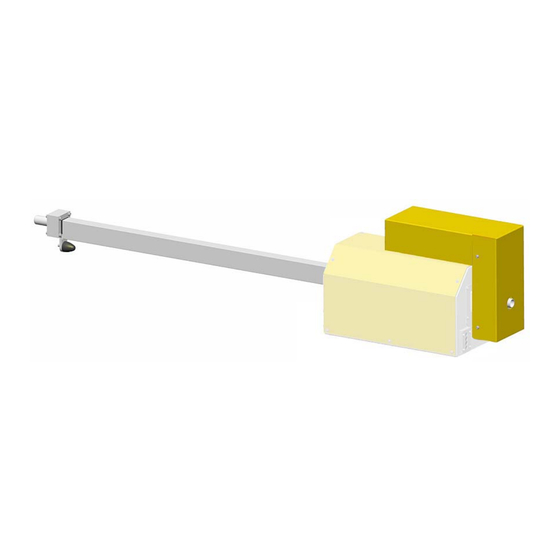

- Seite 1 Betriebsanleitung und Ersatzteilliste Rotationsachse AR01...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für ITW Gema AG dar und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten. Gedruckt in der Schweiz ITW Gema AG Mövenstrasse 17...
-
Seite 3: Inhaltsverzeichnis
V 12/06 Inhaltsverzeichnis Allgemeine Sicherheitshinweise Sicherheitssymbole (Piktogramme) ................3 Bestimmungsgemässe Verwendung ..............3 Produktspezifische Sicherheitsmassnahmen ............4 Sicherheitskonzept....................5 Über diese Betriebsanleitung Allgemeines......................7 Ersatzteilliste Bestellen von Ersatzteilen..................23 Rotationsachse komplett - Ersatzteilliste ..............24 Rotationsachse komplett - Ersatzteile ..............25 Pulverrohrfixierung - Ersatzteilliste ...............26 Inhaltsverzeichnis • 1 AR01... -
Seite 5: Allgemeine Sicherheitshinweise
HINWEIS! gibt Anwendungstipps und nützliche Informationen Bestimmungsgemässe Verwendung 1. Die Rotationsachse AR01 ist nach dem geltenden Stand der Technik und den anerkannten sicherheitstechnischen Regeln ausschliesslich für den üblichen Einsatz zur Pulverlackbeschich- tung bestimmt. 2. Jeder darüber hinausgehende Gebrauch gilt als nicht bestim- mungsgemäss. -
Seite 6: Produktspezifische Sicherheitsmassnahmen
V 12/06 werden soll, so ist das Einverständnis der Firma ITW Gema AG einzuholen. 3. Zur bestimmungsgemässen Verwendung gehört auch die Einhal- tung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Die Rotationsachse AR01 darf nur von Personen genutzt, gewartet und instandgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. -
Seite 7: Sicherheitskonzept
V 12/06 Sicherheitskonzept Die Rotationsachse AR01 ist Bestandteil der Anlage und somit in das Sicherheitssystem der Anlage integriert. Für Gebrauch ausserhalb des Sicherheitskonzepts müssen entsprechende Massnahmen getroffen werden. Es dürfen nur original ITW-Gema-Ersatzteile verwendet wer- den. Bei Schäden durch Verwendung von Fremdteilen ent- fällt jeglicher Garantieanspruch. -
Seite 9: Über Diese Betriebsanleitung
Über diese Betriebsanleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrer Rotationsachse AR01 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung Ihres neuen Pulverbeschichtungssystems geben. Die Informationen über die Funktionsweise der einzelnen Systemkompo- nenten - Kabine, Pistolensteuerung, Handpistole oder Pulverinjektor - finden Sie in den entsprechenden Dokumentationen. -
Seite 11: Ersatzteilliste
Innendurchmesser angegeben: Beispiel: Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG! Es dürfen nur original ITW-Gema-Ersatzteile verwendet werden, da dadurch auch der Ex-Schutz erhalten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantieanspruch! Ersatzteilliste • 23... -
Seite 12: Rotationsachse Komplett - Ersatzteilliste
V 12/06 Rotationsachse komplett - Ersatzteilliste Rotationsachse AR01 - komplett (Pos. 1-32) 1001 226 Lagerdeckel 1000 321 Lagerbüchse 1000 323 Lagerdeckel 1000 319 Distanzring 1000 325 Schrägkugellager - Ø 62/30x23,8 mm 1001 247 Dichtungsbüchse 1000 324 Gummipuffer - Ø 35x40-M8/A... -
Seite 13: Rotationsachse Komplett - Ersatzteile
V 12/06 Rotationsachse komplett - Ersatzteile Ersatzteilliste • 25 AR01... -
Seite 14: Rotationsachse - Ersatzteilliste
Hohlschraube 382 680 Schlauchanschluss komplett (inkl. Pos. 50 und 51) 362 670 Schlauchanschluss 362 590 O-Ring - Ø 13,1x1,6 mm 232 670 Pulverrohr mit Schlauchhalter auf Anfrage # Klemmteil zu Pos. 52 (nicht gezeigt) 358 584 26 • Ersatzteilliste AR01... - Seite 15 V 12/06 Ersatzteilliste • 27 AR01...
