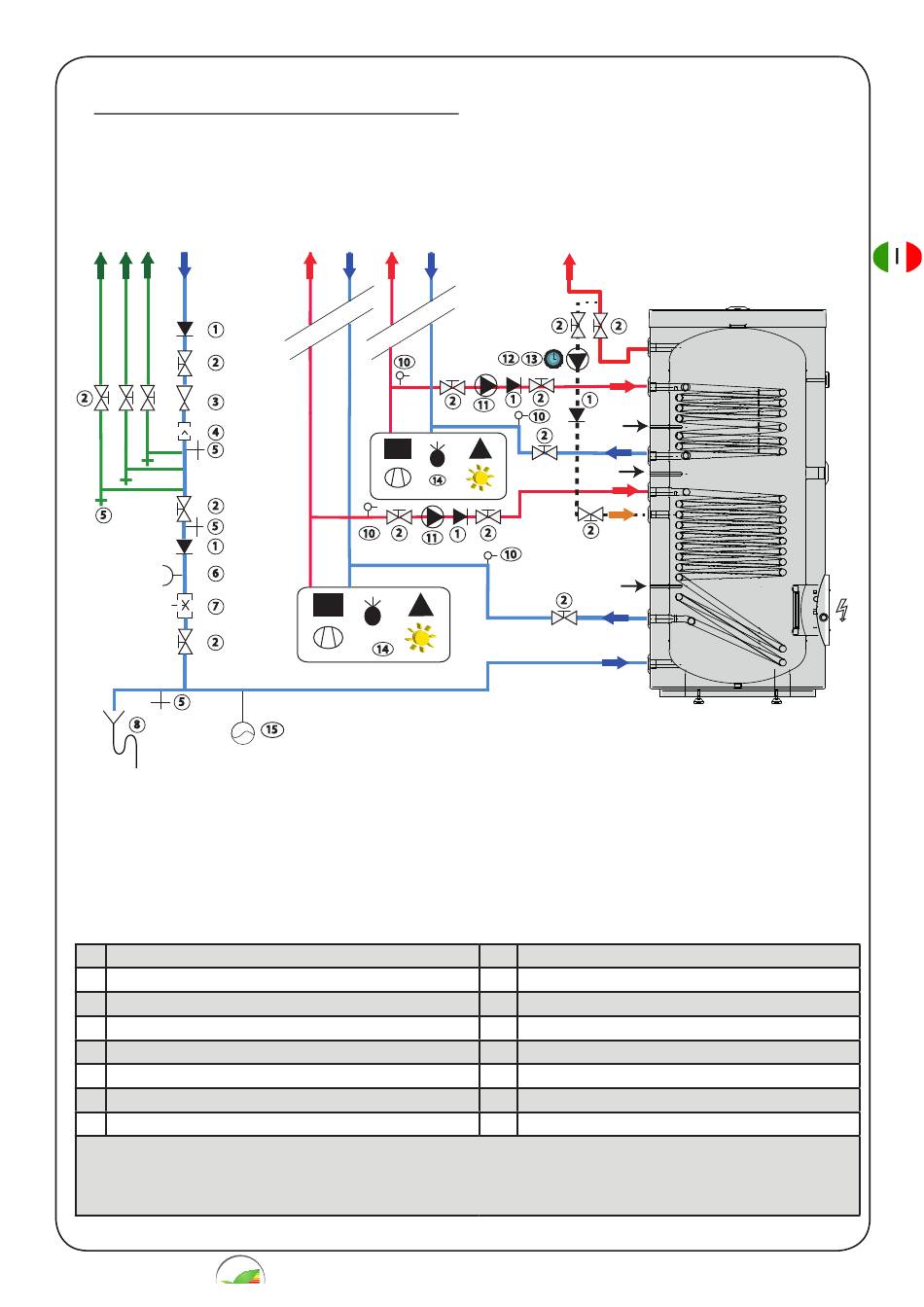

5.5) Schema Idraulico Consigliato (alternativo)

KW
1
2
2
3
4
5
2
5
5
1
6
7
2
5
8
Legenda Immagine 5.5
1 Anti ritorno
2 Rubinetto
3 Riduttore pressione
4 Filtro
5 Scarico
6 Manometro
7 Riduttore di pressione
8 Tubo evacuazione
La raffigurazione mostra un esempio e vale solamente quale schema di principio.
Le normative per l'installazione devono essere sempre osservate, così anche l'esecuzione di un "sifone di
riscaldamento" dei collegamenti/raccordi (SIA 385/1), collegamenti del boiler risolvibili, regolamentazioni per
isolamento al calore, ecc., devono in ogni caso essere osservati.
EnEV
PR1
PV1 PV2
10
14
2
10
11
14
15
Istruzioni uso e manutenzione cod. 123558 Agg. 10/06/2019
PR2
WW
2
2
WW
12 13
PV2
2
1
1
2
11
Tr3
2
PR2
Tr2
PV1
Z
2
2
1
Tr1
2
PR1
KW
9 Valvola Sicurezza
10 Valvola sfiato aria
11 Pompa Mandata Riscaldamento
12 Circolatore
13 Orologio
14 Fonte di calore
15 Vaso di espansione
