Styleboiler INTER-Line I M SWW 300 Montage- Und Bedienungsanleitung Seite 42

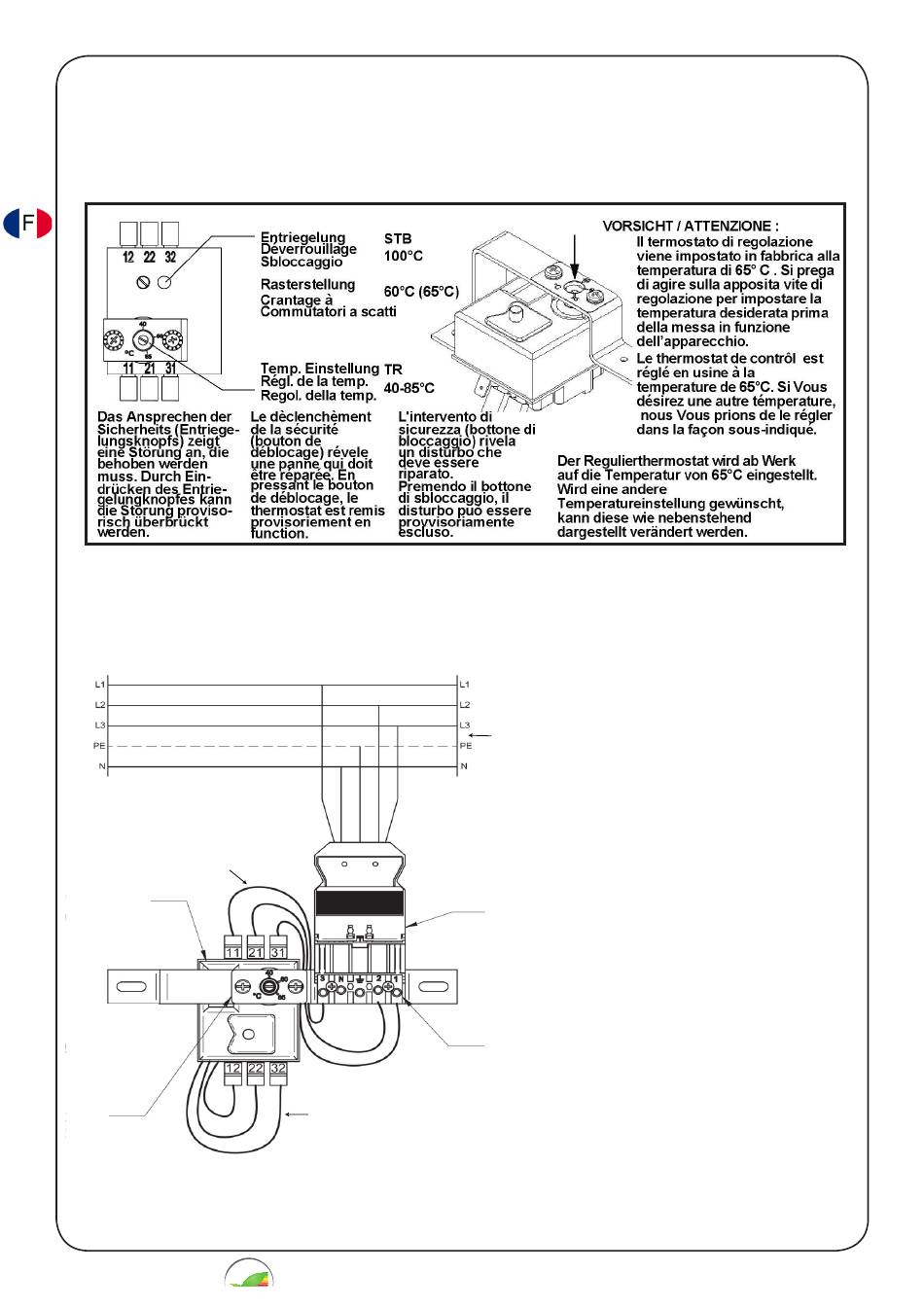

Image n°7 Auto-adhésif: Thermostat de regulation et de sécurité
Image n°8 Schéma de câblage électrique
4
6
5
42
EnEV
7
Instruction de Montage cod. 123558 Agg. 10/06/2019
1
2
Legende
1. Alimentation électrique
2. Connecteur prise
3
3. Connecteur fiche
4. Câblage connecteur – thermostat
5. Affichage températur (auto-adhésif)
6. Thermostat de sécurité et réglage
7. Câblage connecteur prise – élément de chauf-
fage
