Styleboiler INTER-Line I M SWW 300 Montage- Und Bedienungsanleitung Seite 18

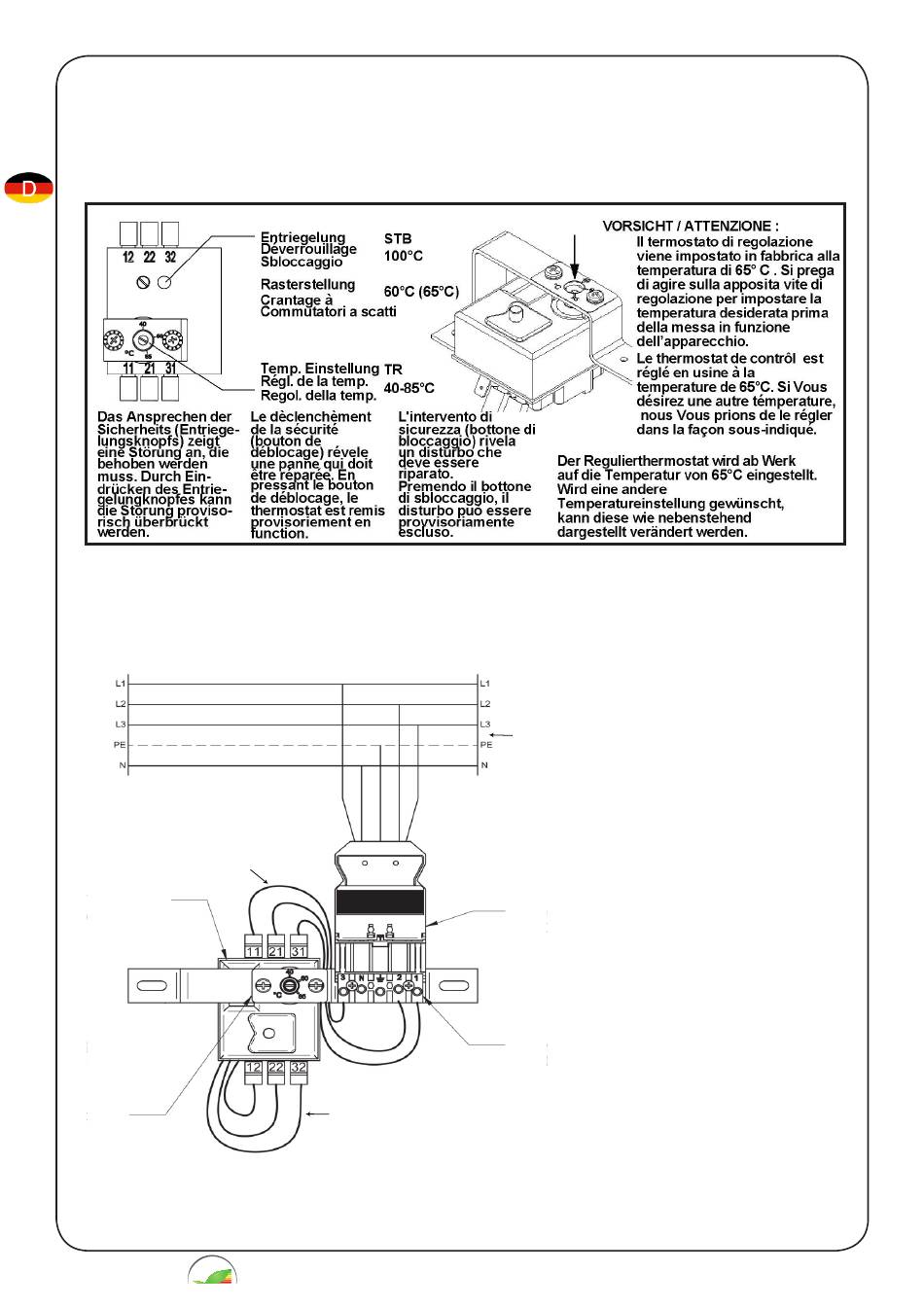

Bild Nr.7 Kleber: Regulier- und Sicherheits- Thermostat
Bild Nr.8 Elektrisches Anschluss Schema
6
5
18
EnEV
4
7
Montage und bedienungsanleitung cod. 123558 Agg. 10/06/2019
1
2
Legende :
1. Elektrische Zuleitung
2. Steckerteil - Buchse
3
3. Steckerteil – Stecker
4. Litzen Stecker-Thermostat
5. Temperaturanzeige (Kleber)
6. Regulier- und Sicherheits-Thermostat
7. Verdrahtung Thermostat – Heizelement
