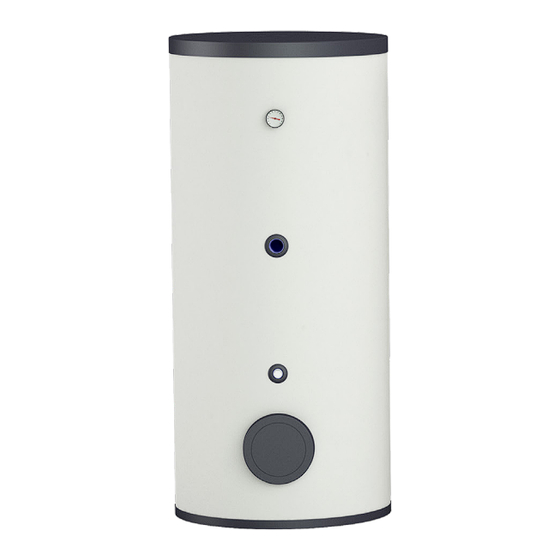

Styleboiler INTER-Line series Montage- Und Bedienungsanleitung
Stand-warmwasserspeicher mit zwei wärmetauscher
Vorschau ausblenden
Andere Handbücher für INTER-Line series:
- Montage- und bedienungsanleitung (74 Seiten) ,
- Montage- und bedienungsanleitung (59 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Styleboiler INTER-Line series
Inhaltszusammenfassung für Styleboiler INTER-Line series
- Seite 1 Trade Name Baureihe : INTER-LINE Typenreinhe : I M SWW I M SWW 800 I M SWW 1000 I M SWW 1500 I M SWW 2000 STAND - WARMWASSERSPEICHER MIT ZWEI WÄRMETAUSCHER Montage - und Bedienungsanleitung EnEV MA IMSWW 800-2000 (D) COD. 123604 AGG.26/06/2019...
-
Seite 2: Inhaltsverzeichnis
Trade Mark Baureihe : INTER -LINE Typenreihe : I S SWW I S SWW 800 I S SWW 1000 I S SWW 1500 I S SWW 2000 Zusammenfassung 1.0) Zertifizierung der Produkte und CE-Konformität 1) Sicherheit �������������������������������������������������������������������������������������������������������������� 5 1.1) Allgemeine Sicherheitshinweise ................5 1.1.1) Hydraulische Sicherheit ................6 1.2) Empfehlungen .....................7 1.3) Spezielle Sicherheitshinweise ................8... - Seite 3 5) Vor der Installation 5.1) Vorschriften für die Installation ................16 5.2) Installationsanforderungen ................... 16 5.2.1) Wasserbetriebsdruck ................. 16 5.2.2) Trinkwasserqualität ................... 17 5.2.3) Position des Typenschilds ................17 5.2.4) Platzbedarf des Warmwasserspeichers............17 5.2.5) Zugänglichkeit ..................17 5.2.6) Ablauf ...................... 17 5.2.7) Aufstellung des Gerätes ................
-
Seite 4: Zertifizierung Der Produkte Und Ce-Konformität
1.0) Zertifizierung der Produkte und CE-Konformität Alle Produkte unseres Unternehmens werden unter strengen Qualitätskontrollen gemäss den Richtlinien für das System der betrieblichen Leitung und Qualitätszertifizierung (QS) nach ISO 9001 hergestellt. Unsere Produkte erfüllen die neuesten Normen, Bestimmungen und Richtlinien, weshalb durch eine Bescheini- gung mit dem CE-Symbol der Stand der Technik und Sicherheit garantiert wird. -
Seite 5: Sicherheit
1) Sicherheit 1.1) Allgemeine Sicherheitshinweise Gefahr! Dieses Gerät ist nicht für die Benutzung durch Personen (einschließlich Kindern) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen vor- gesehen, außer wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes durch eine für ihre Sicherheit verantwortliche Person unterwiesen worden sind. -
Seite 6: 1) Hydraulische Sicherheit
1.1.1) Hydraulische Sicherheit Wichtig! Der Trinkwasserspeicher ist zum permanenten Anschluss an die Trinkwasserversorgung vorgese- hen. Wichtig! Den minimalen und maximalen Wasserdruck am Einlass einhalten, um den ordnungsgemäßen Betrieb des Warmwasserspeichers sicherzustellen: siehe das Kapitel Technische Daten. Vorsicht! Entleeren des Warmwasserspeichers: 1. -
Seite 7: Empfehlungen
1.2) Empfehlungen Vorsicht! Die Wartung des Warmwasserspeichers nicht vernachlässigen. Wenden Sie sich an einen qualifi- zierten Fachhandwerker oder schließen Sie einen Wartungsvertrag für die verbindliche jährliche Wartung des Warmwasserspeichers ab. Wird das Gerät nicht gewartet, erlischt die Garantie. Vorsicht! Das Heizungswasser und das Warmwasser in der Heizungsanlage nicht miteinander in Kontakt bringen. -
Seite 8: Spezielle Sicherheitshinweise
1.3) Spezielle Sicherheitshinweise Warnung! Um die Verbrennungsgefahr zu minimieren, ist die Montage eines Thermostatmischers in der Verrohrung des Warmwasseraustritt vorgeschrieben. Wichtig! Seien Sie vorsichtig mit dem Umgang mit heißem Wasser. Je nach Einstellungen des Heizkessels oder der Wärmepumpe kann die Warmwassertemperatur über 65 °C liegen. 1.4) Verantwortlichkeiten 1.4.1) Pflichten des Herstellers Unsere Produkte werden in Übereinstimmung mit den Anforderungen der geltenden Richtlinien... -
Seite 9: Über Dieses Handbuch
2) Über dieses Handbuch 2.1) Allgemeines Diese Anweisungen sind für den Installateur und die Benutzer des Warmwasserspeichers IMSWW 800-1000-1500-2000 2.2) Verwendete Symbole 2.2.1) In der Anleitung verwendete Symbole In dieser Anleitung gibt es verschiedene Gefahrenstufen, um die Aufmerksamkeit auf spezielle Anweisungen zu lenken. -
Seite 10: 2) Am Gerät Verwendete Symbole
2.2.2) Am Gerät verwendete Symbole 1.Wechselstrom. 2.Schutzerde. 3.Vor der Installation und Inbetriebnahme des Heizkessels die mitgelieferten Anleitungen sorgfäl- tig durchlesen. 4.Entsorgung der gebrauchten Produkte bei einer geeigneten Einrichtung für Rückgewinnung und Recycling. 5.Vorsicht: Stromschlaggefahr, Hochspannung führende Teile.. EnEV Montage und bedienungsanleitung cod. 123604 Agg. 26/06/2019... -
Seite 11: 3) Energie Bewertung
2.2.3) Energie Bewertung Wichtig! Alle Produkte sind nach Energiebewertung zugeordnet. Dieses Bild und Legende beschreiben die Energiebewertung. Für die Produkte ab 501 Liter benötigt man keine Energieetikette, um das Produkt zu be- gleiten, die Energieeffizienzklasse wird aber in der Tabelle der technischen Angaben Absc. 3.2 gezeigt. -
Seite 12: Technische Angaben
3) Technische Angaben 3.1) Richtlinien Dieses Produkt entspricht den Anforderungen der folgenden Europäischen Richtlinien und Normen: Wasserversorgung – Bestimmung für mittelbar beheizte, ungelüftete (geschlossene) Spei- cher-Wassererwärmer EN 12897 Europäische Richtlinie der Wasserqualität für Trinkwasser 98/83/EC Richtlinie für Anlage unter Druck 2014/68/UE Dieses Produkt entspricht der Europäischen Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte. -
Seite 13: Technische Daten
3.2) Technische Daten IMSWW 800 IMSWW 1000 IMSWW 1500 IMSWW 200 Technische Daten U.M. Effektiver Inhalt 1338 1915 Artikelnummer STYLEBOILER 187013 187014 187015 187016 Artikelnummer MEIERTOBLER 55110.006 55110�007 55110�008 55110.009 Wärmetauscheroberfläche unten/oben 2,9/1,7 3,0/1,9 3,9/2,3 4,1/3,6 Max. Betriebstemperatur °C Max. Betriebsdruck... -
Seite 14: Hydraulisches Anschluss Schema
3.4) Hydraulisches Anschluss Schema BILD Nr. 3 12 13 Ø i 220 Legenda Bild 3 Rückflussverhinderer Sicherheitsventil Absperrventil Entlüftueng Druckminderer Ladepumpe Trinkwasserfilter Zirkulationspumpe Entleerung Schaltuehr Manometer Wärmeerzeuger Durchflussregulierventil Expansions-Gefäss Trinkwasser Syphonierung zeichnen Die Darstellung zeigt ein Beispiel und gilt nur als Prinzipschema. Der Stand der Technik ist zu berücksichtigen, so u.a. -
Seite 15: Produktbeschreibung
4)Produktbeschreibung 4.1) Allgemeine Beschreibung I M SWW 800-1.000-1.500-2.000: Die Warmwasserspeicher für Trinkwasser erwärmen das Trinkwasser mittels einem Wärmetau- scher Rohr, der an einer Wärmequelle angeschlossen wird. (z.B., Kessel, Wärmepumpe, usw.). Hauptbauteile Das Tauchheizgerät erwärmt das Trinkwasser im WW-Speicher. Der in den Behälter eingeschweisste Wärmetauscher besteht aus glattem emailliertem Rohr aus Kohlenstoffstahl, dessen externe Oberfläche mit dem Warmwasser in Kontakt steht. -
Seite 16: Lieferumfang
4.3) Lieferumfang Die Lieferung enthält: Nr. 1 Warmwasserspeicher mit PU-Schalen; Nr. 2 Magnesiumanode Typ 800-1000, oder 3 Typ 1500-2000 zum Montieren bevor der Installation; Nr. 1 analogischer Thermometer; Nr. 2 Kunststoffrosette 1"½ Typ 800-1000, 2" Typ 1500-2000 (KW- und WW-Anschluss); Nr. -
Seite 17: 2) Trinkwasserqualität
5.2.2) Trinkwasserqualität Bei Wasserqualitäten die nicht der Trinkwassergüte (Qualität) entsprechen, sind entsprechende Massnahmen der Wassernachbehandlung zu treffen. Die elektrische Leitfähigkeit des Trinkwassers muss >100μS/cm sein und innerhalb der Trinkwas- sergüte liegen. Die Wasserhärten muss eine Mindestresthärte von 1.2 mmol/l = 15°fH bis 1.5 mmol/l =15°fH aufweisen. -
Seite 18: Installation
6) Installation 6.1) Allgemeines Die Installation ist nach den geltenden Vorschriften, nach den Regeln der Technik und nach den Anweisungen, die sich in dieser Anleitung befinden, durchzuführen. 6.1.1) Montieren der Schalen, Hinweise bevor der Platzierung des Produktes Verweis! Die Bilder zum Montieren von Anode und Schalen sind nur zur Information. Für die Position und Dimensionierung von Anode und Muffen, bitte Bezug auf Absc. -
Seite 19: 2) Fühler-Einbau Mit Fühler-Halter
Die Kunststoffrosette platzieren (Bild 8) und den analogischen Thermometer (Bild 8a) im vorderen Teil des Behälters. Dann die Kunststoffrosette im hinteren Teil des Behälters platzieren (Bild 9). Die Kunststoffrosette im obere Teil des Behälters ergreifen (Bild 10). Jetzt ist das Behälter zur Installation fertig. 6.1.2) Fühler-Einbau mit Fühler-Halter Mögliches Einsetzen der Fühler im Well durch den gelieferten Feder. -
Seite 20: Hydraulische Anschlüsse
6.2) Hydraulische Anschlüsse 6.2.1) Anschluss an den Heizungskreis (Wärmetauscher) Den Wärmetauscher im Warmwasserspeicher an die Wärmequelle (z.B. Heizkessel, Wärmepumpe usw.) anschließen. Verweis! Anleitung für das als Wärmequelle definierte Gerät. 6.2.2) Sicherheitsventil Vorsicht! Gemäß den Sicherheitsbestimmungen ein verplombtes Sicherheitsventil am Kaltwasserzufluss des Warmwasserspeichers einbauen. -
Seite 21: 5) Anschluss An Den Warmwasserkreis
6.2.5) Anschluss an den Warmwasserkreis Warnung!! Zur Ausführung sind u.a. die entsprechenden Normen und örtlichen Vorschriften zu beachten. Vorsicht! Beim Anschluss an eine Kupferleitung muss zwischen dem Warmwasserausgang des Speichers und dieser Leitung eine Muffe aus Stahl, Gusseisen oder anderem Isoliermaterial verwendet wer- den, damit jegliche Korrosion des Anschlusses vermieden wird. -
Seite 22: Befüllen Der Anlage
6.3) Befüllen der Anlage 6.3.1) Füllen des Heizkreises (Wärmetauscher) Sfiatare accuratamente il circuito dello scambiatore di calore del bollitore dell'acqua calda sanita- ria prima di riempirlo. Verweis! Installations- und Bedienungsanleitung für das als Wärmequelle definierte Gerät für das Wärme- tauscherkreis des Speichers. 6.3.2) Befüllen des WW-Kreises 1. -
Seite 23: Verfahren Für Die Inbetriebnahme
7.2) Verfahren für die Inbetriebnahme Vorsicht! Den Trinkwasserkreis füllen und entlüften, bevor der Warmwasserspeicher in Betrieb genommen wird. Wichtig! Die Erstinbetriebnahme darf nur durch zugelassenes Fachpersonal erfolgen. Wichtig! Während des Heizvorgangs kann aufgrund der Wasserausdehnung eine gewisse Menge Wasser durch das Sicherheitsventil oder die Sicherheitseinheit austreten. Dieses Phänomen ist völlig nor- mal und darf auf keinen Fall behindert werden. -
Seite 24: Wartung
8) Wartung 8.1) Allgemeines Vorsicht! Wartungsarbeiten dürfen nur von einem qualifizierten Fachhandwerker durchgeführt werden. Vorsicht! Vernachlässigen Sie nicht die Wartung des Warmwasserspeichers. Wenden Sie sich an einen qua- lifizierten Fachhandwerker oder schließen Sie für die jährliche Wartung des Warmwasserspeichers einen Wartungsvertrag ab. Vorsicht! Es dürfen nur Originalersatzteile verwendet werden. -
Seite 25: 2) Überprüfung Des Ventils Oder Der Sicherheitsgruppe
8.2.2) Überprüfung des Ventils oder der Sicherheitsgruppe Das Ventil bzw. die Sicherheitsgruppe am Kaltwassereingang muss mindestens 1x Jahr betätigt werden, um sich der ordnungsgemäßen Funktion zu versichern und eventuelle Überbrücke zu verhindern, die den Warmwasserspeicher beschädigen würden. Vorsicht! Die Nichteinhaltung dieser Wartungsvorschrift kann zur Beschädigung des Warmwasserspeichers führen und macht dessen Garantie ungültig. -
Seite 26: Spezielle Wartungsarbeiten
8.3) Spezielle Wartungsarbeiten 8.3.1) Den Warmwasserspeicher entleeren Wichtig! Die meisten Wartungsmaßnahmen erfordern das Entleeren des Warmwasserspeichers. Diese Maßnahmen gleichzeitig planen. 1. Die Kaltwasserzufuhr schließen. 2. Falls erforderlich, einen Schlauch an den Kaltwasserzulauf in der Nähe des Ablaufs an- schließen. 3. Den Absperrhahn öffnen und den Behälter über den Ablauf entleeren lassen. 4. -
Seite 27: Wiederinbetriebnahme Des Gerätes
8.4) Wiederinbetriebnahme des Gerätes Wenn der Warmwasserspeicher für Wartungsmaßnahmen entleert wurde: 1. Den Warmwasserspeicher befüllen. 2. Die an Wärmetauscher angeschlossene Heizquelle einschalten Verweis! Weitere Informationen siehe Anschluss des Warmwasserspeichers an den Heizkreis (Wärmetauscher), P. 6.2.1 Verfahren für die Inbetriebnahme, P. 7 9) Entsorgung und Recycling 9.1) Optional Elektro-Heizelement Es ist möglich, ein optional Elektro-Heizelement im Flansch einzubauen. -
Seite 28: Elektronische Anode - Optional
9.2) Elektronische Anode - Optional Gefahr! Die Elektro-Interventionen sollen nur vom qualifizierten Fachpersonal durchgeführt werden. Die Elektro-Anschlüssen sollen immer der Norm und der Regelungen der Versorgungsunternehmen (öffentliche Dienstleistungen) entsprechen und vom qualifizierten und berechtigte Fachpersonal dur- chgeführt werden. Wichtig! Es ist möglich, eine elektronische Anode Kit anstatt die traditionelle Magnesium Anode einzubauen. Die elektronische Anode ist ein Fremdstrom-Kathodenschutzsystem für Speicher. -
Seite 29: Entsorgung Und Recycling
10) Entsorgung und Recycling Wichtig! Entfernung und Entsorgung des Warmwasserspeichers müssen von einem qualifizierten Hei- zungsfachmann unter Einhaltung der vor Ort geltenden Vorschriften durchgeführt werden. 1. Den Hahn der Kaltwasserzufuhr schließen. 2. Die Anlage entleeren. 3. Alle Wasseranschlüsse vom Auslass des Warmwasserspeichers trennen. Verweis! Weitere Informationen siehe Den Warmwasserspeicher entleeren, P. -
Seite 30: Ersatzteile
11) Ersatzteile 11.2) Ersatzteile IMSWW 800-1000 Wenn die Inspektions- oder Wartungsarbeiten die Notwendigkeit aufdecken, eine Komponente des Warmwasserspeichers zu ersetzen, nur Originalersatzteile oder empfohlene Ersatzteile und Material verwenden. Wichtig! Bei Bestellung der Ersatzteile ist es unbedingt nötig, die in der Liste genannte Artikel-Nummer des gewünschten Ersatzteils anzugeben. -
Seite 31: Ersatzteile Imsww 1500-2000
11.3) Ersatzteile IMSWW 1500-2000 Wenn die Inspektions- oder Wartungsarbeiten die Notwendigkeit aufdecken, eine Komponente des Warmwasserspeichers zu ersetzen, nur Originalersatzteile oder empfohlene Ersatzteile und Material verwenden. Wichtig! Bei Bestellung der Ersatzteile ist es unbedingt nötig, die in der Liste genannte Artikel-Nummer des gewünschten Ersatzteils anzugeben. -
Seite 32: Gewährleistung
12) Gewährleistung 12.1) Allgemeines Wir möchten Ihnen danken, dass Sie eines unserer Produkte erworben und damit Ihr Vertrauen in unser Produkt gesetzt haben. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir regelmäßige Kontrollen und Wartungen des Produkts. Ihr Fachhandwerker und unsere Kundendienstabteilung können Ihnen dabei behilflich sein.. Für dieses Gerät gilt eine Gewährleistung, die alle Herstellerfehler abdeckt. - Seite 33 Notizen...
- Seite 34 Notizen...
- Seite 36 Meier Tobler AG Meier Tobler SA Bahnstrasse 24 Chemin de la Veyre-d’En-Haut B6 CH-8603 Schwerzenbach CH-1806 St-Légier-La-Chiésaz 044 806 41 41 021 943 02 22 ServiceLine 0800 846 846 ServiceLine 0800 846 846 info@waltermeier.ch info@waltermeier.ch www.meiertobler.ch www.meiertobler.ch Giona Holding srl –...
