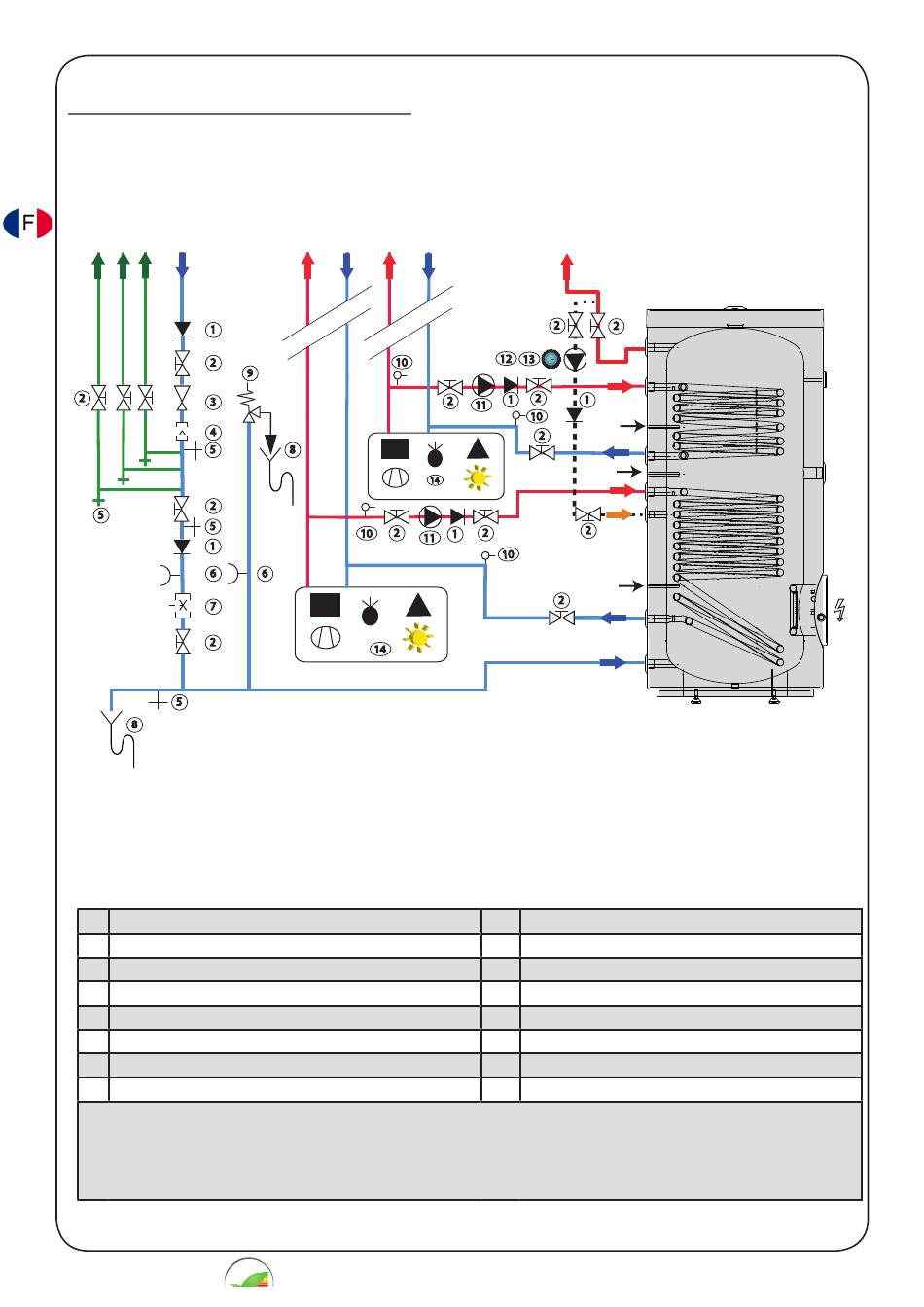

5.4) Schéma de raccordement hydraulique I
Image n° 5.4
KW
1
2
2
3
4
5
2
5
5
1
6
7
2
5
8
Legende Schéma I Image 5,4
1 Anti-Retour
2 Vanne d'arrêt
3 Réducteur de pression
4 Filtre d'eau
5 Vidange
6 Manomètre
7 Vanne de règlage du volume
La figure montre un exemple et n'est que schématique.
L'art professionnel et de la technique doit être considéré comme incluant les l'exécution d'un raccordement,
Par exemple le siphon de chaleur (SIA 385/1), des raccordements détachables du chauffe-eaux, les exigences
d'isolation, etcetera, sont toujours considérés.
38
EnEV
PR1
PV1 PV2
10
9
8
2
10
6
14
Instruction de Montage cod. 123558 Agg. 10/06/2019
PR2
WW
2
12 13
2
1
1
2
11
2
Tr2
14
2
2
1
11
Tr1
2
8 Tuyaux d'évacuation
9 Soupape de securite
10 Purgeur d'air
11 Pompe de charge
12 Pompe de circulation
13 Horloge
14 Prèparateur de chaleur
15 Vase d'expansion eau potable
