5 COLLEGAMENTI ELETTRICI

Eseguire i collegamenti elettrici seguendo le indicazioni dello schema.
ATTENZIONE Per una adeguata sicurezza elettrica tenere nettamente separati (minimo 4 mm in aria o 1 mm attraverso l'isolamento)
il cavo di alimentazione 230 V da quelli a bassissima tensione di sicurezza (alimentazione motori, comandi, elettroserratura, antenna,
alimentazione ausiliari) provvedendo eventualmente al loro fi ssaggio con adeguate fascette in prossimità delle morsettiere.
ATTENZIONE Collegarsi alla rete 230 V ~ ± 10% 50 Hz tramite un interruttore onnipolare o altro dispositivo che assicuri la onnipolare
disinserzione della rete, con una distanza di apertura dei contatti = 3 mm.
1-2-3 Uscita encoder motore 1
4-5 Uscita motore 1 max 5A
6 (+)
6-7
7 (-)
8 - N.O.
8-10
10 - Com
9 - N.C.
9-10
10 - Com
11 (-)
11-12
12 (+)
13 (+)
13-14
14 (-)
15 Ingresso segnale antenna radio
16 Ingresso massa antenna radio
CON 1 Connessione parti metalliche dei motori
CON 2 Ingresso alimentazione 22 V ~ da trasformatore
CON 3 Uscita luce di cortesia
Jumper selezione modalità di funzionamento:
J4 (jumper) •
•

6 FUNZIONI DI BASE

Dopo aver installato il motore ed eseguito i collega-
menti elettrici e regolazioni, sarà possibile comanda-
re direttamente la porta con i tasti posti sulla scatola
elettrica.
4

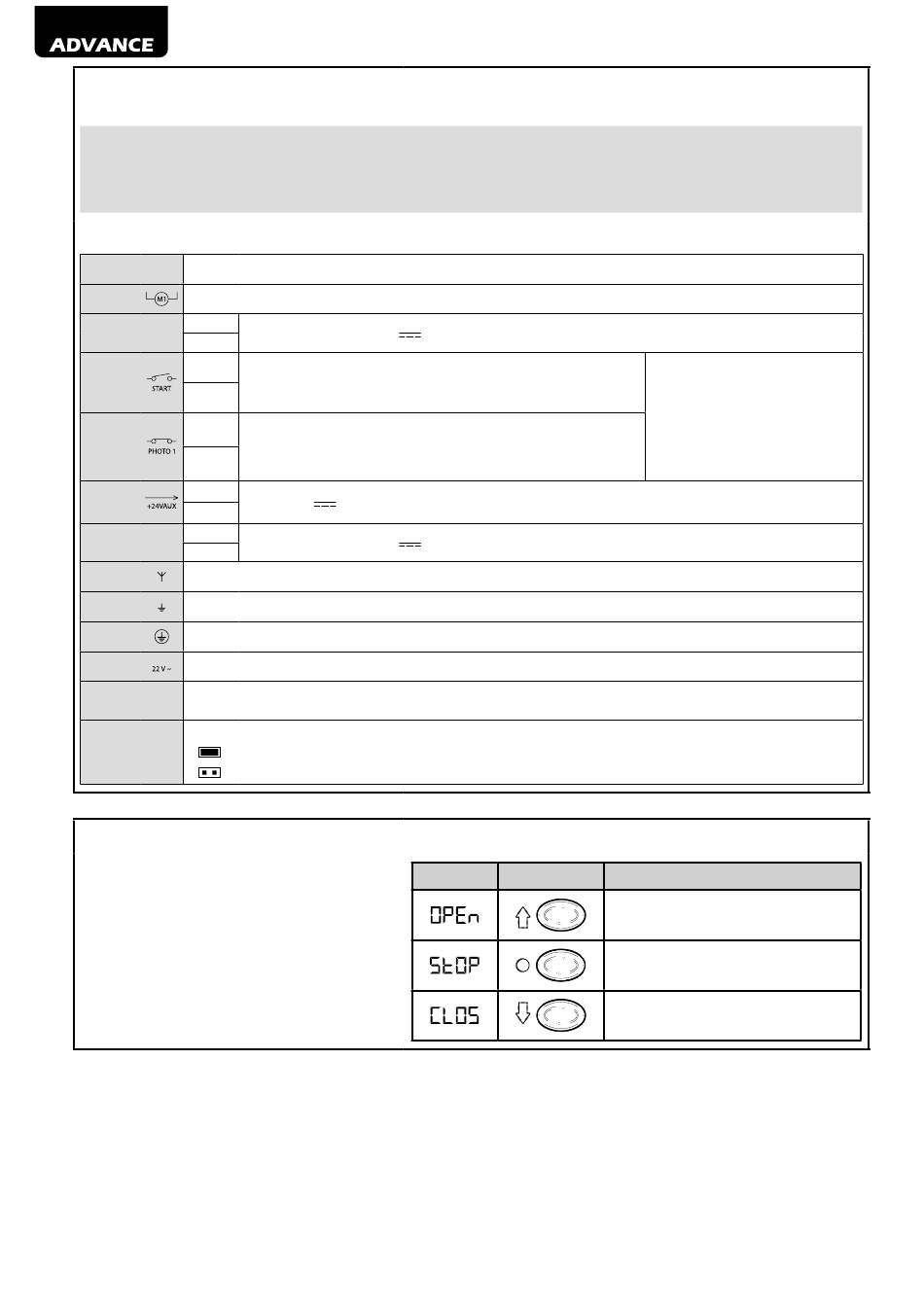

Tabella 1 "collegamento alle morsettiere"
Uscita 1 confi gurabile 24V
Input 1 START. In caso di intervento provoca l'apertura o chiusura del
motore. Può funzionare in modalità "inversione"(P049=0) o "passo -
passo" (P049=1).
Input 2 PHOTO 1. Quando abilitato (Vedi P050 in tabella parametri),
l'attivazione dell'ingresso PHOTO 1 provoca: l'inversione del moto (du-
rante chiusura), l'arresto del moto (durante apertura), impedisce l'av-
vio (con cancello chiuso). Se non utilizzato ponticellare.
Uscita 24 V alimentazione ausiliari max 200mA
Uscita 2 confi gurabile 24V
(chiuso) = Funzionamento normale;
(aperto) = Modalità programmazione
max 5W (vedi P066 per i valori selezionabili)
max 5W (vedi P062 per i valori selezionabili)
Display Tasto
Nel caso in cui l'installazione richie-
da comandi diversi e/o aggiuntivi
rispetto allo standard, è possibile
confi gurare ciascun ingresso per il
funzionamento desiderato.
Fare riferimento al capitolo
"Programmazione Avanzata".
Descrizione
Se premuto provoca l'apertura del portone
Se premuto blocca il movimento durante
qualsiasi manovra.
Se premuto provoca la chiusura del
portone.
