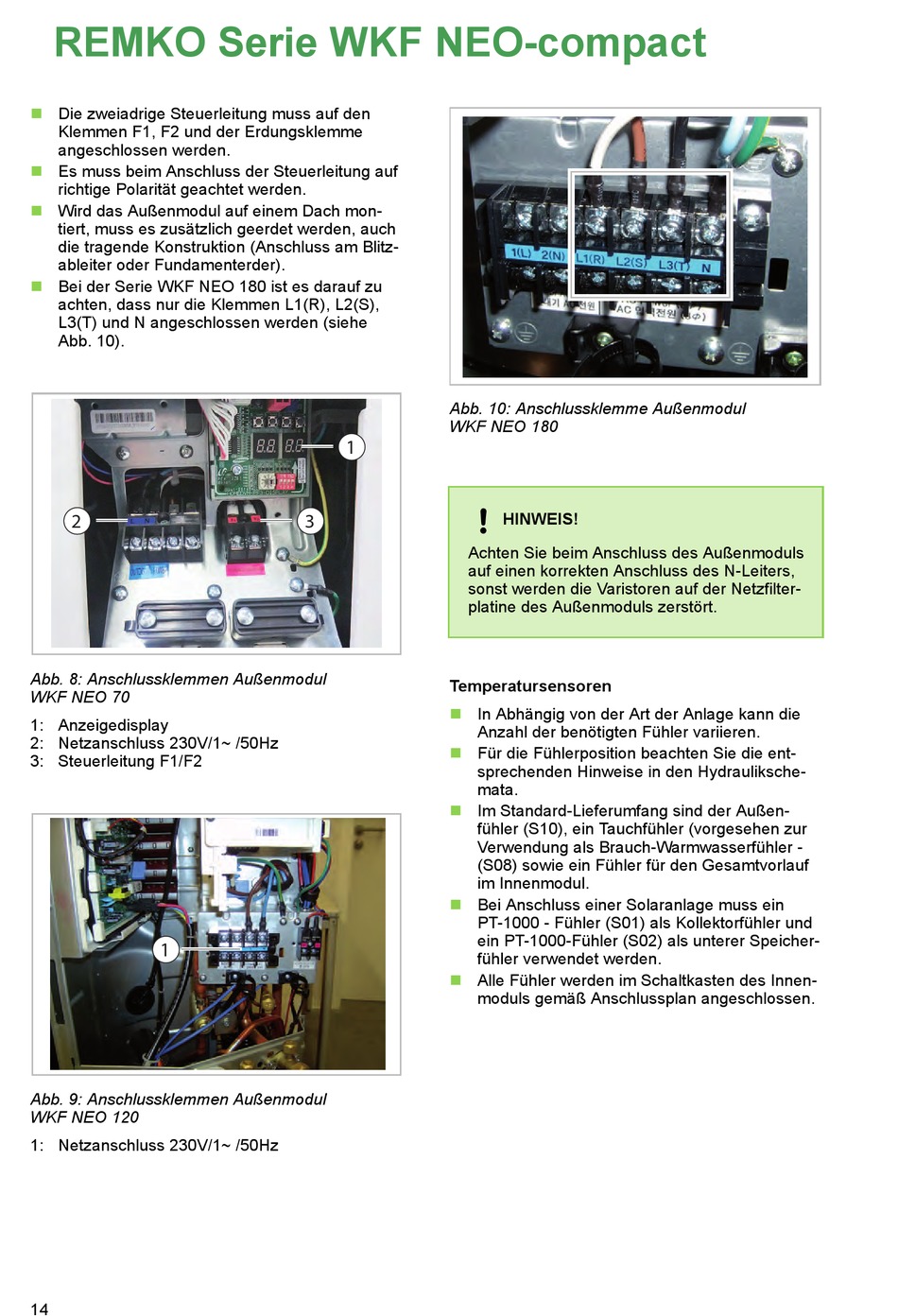

REMKO WKF NEO-compact Serie Elektrischer Anschluss Seite 14

REMKO Serie WKF NEO-compact
n Die zweiadrige Steuerleitung muss auf den
Klemmen F1, F2 und der Erdungsklemme
angeschlossen werden.
n Es muss beim Anschluss der Steuerleitung auf
richtige Polarität geachtet werden.
n Wird das Außenmodul auf einem Dach mon-
tiert, muss es zusätzlich geerdet werden, auch
die tragende Konstruktion (Anschluss am Blitz-
ableiter oder Fundamenterder).
n Bei der Serie WKF NEO 180 ist es darauf zu
achten, dass nur die Klemmen L1(R), L2(S),
L3(T) und N angeschlossen werden (siehe
Abb. 10).
2
Abb. 8: Anschlussklemmen Außenmodul
WKF NEO 70
1: Anzeigedisplay
2: Netzanschluss 230V/1~ /50Hz
3: Steuerleitung F1/F2
1
Abb. 9: Anschlussklemmen Außenmodul
WKF NEO 120
1: Netzanschluss 230V/1~ /50Hz
14
Abb. 10: Anschlussklemme Außenmodul
WKF NEO 180
1
3
Achten Sie beim Anschluss des Außenmoduls
auf einen korrekten Anschluss des N-Leiters,
sonst werden die Varistoren auf der Netzfilter-
platine des Außenmoduls zerstört.
Temperatursensoren
n
n
n
n
n
HINWEIS!
In Abhängig von der Art der Anlage kann die
Anzahl der benötigten Fühler variieren.
Für die Fühlerposition beachten Sie die ent-
sprechenden Hinweise in den Hydrauliksche-
mata.
Im Standard-Lieferumfang sind der Außen-
fühler (S10), ein Tauchfühler (vorgesehen zur
Verwendung als Brauch-Warmwasserfühler -
(S08) sowie ein Fühler für den Gesamtvorlauf
im Innenmodul.
Bei Anschluss einer Solaranlage muss ein
PT-1000 - Fühler (S01) als Kollektorfühler und
ein PT-1000-Fühler (S02) als unterer Speicher-
fühler verwendet werden.
Alle Fühler werden im Schaltkasten des Innen-
moduls gemäß Anschlussplan angeschlossen.
