REMKO Serie WKF NEO-compact
Die Innen- und Außenmodule müssen mit Kältemit-
telleitungen der Dimensionen (Außendurchmesser)
3 / " (=9,52 mm) und 5 / " (=15,88 mm) verbunden
8 8
werden. Zwischen den Modulen muss mindestens
eine zweiadrige Steuerleitung verlegt werden.
Sowohl das Innen-, als auch das Außenmodul
benötigen eine separate Spannungsversorgung.

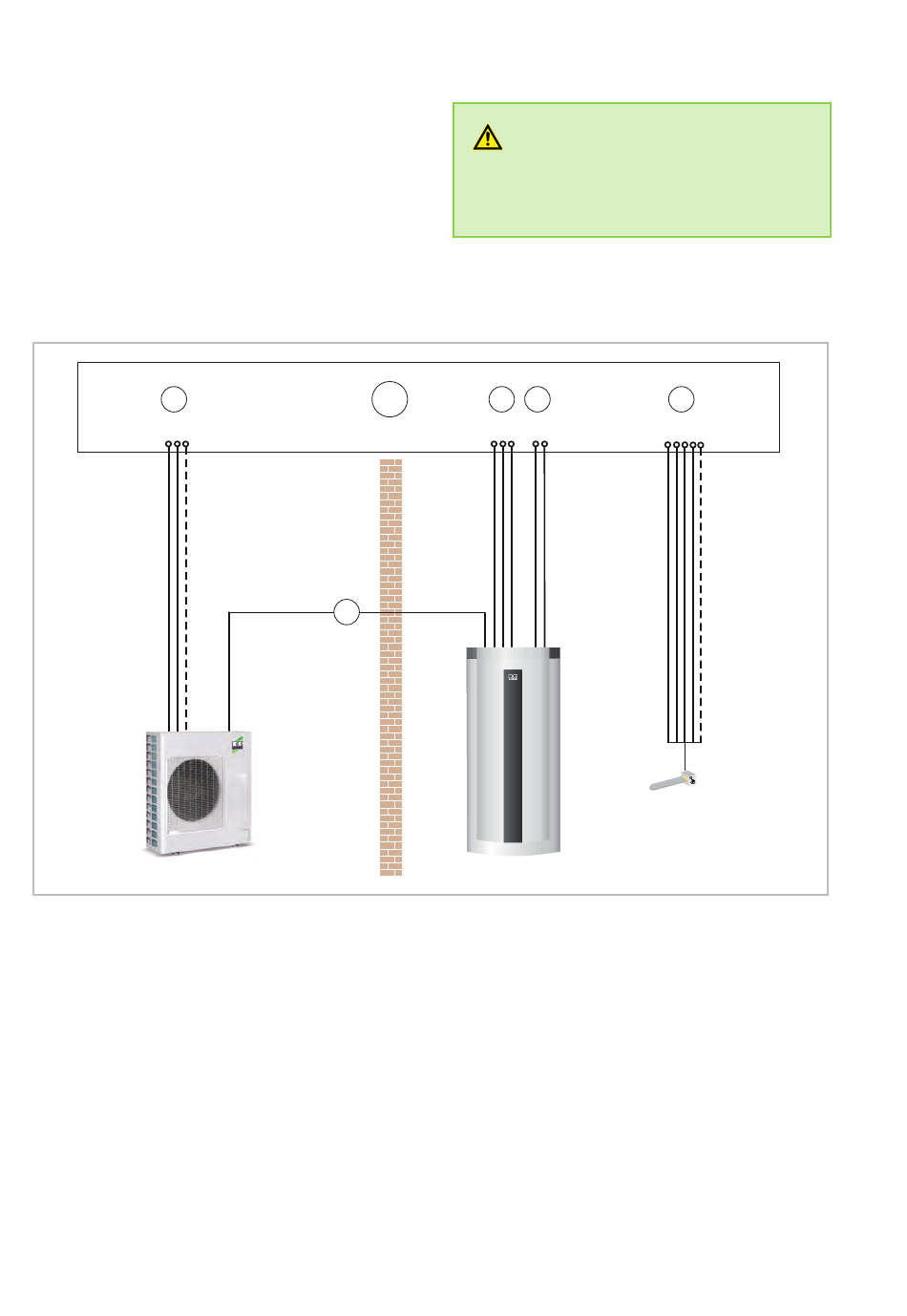

2.4 Übersicht der elektrischen Leitungen
WKF NEO 70 und WKF NEO 120
A
230V~/N/Pe
L1 N Pe
Abb. 4: Übersicht der elektrischen Leitungen
1: Hauptverteilung
A: Spannungsversorgung Außenmodul
B: Spannungsversorgung Innenmodul
C: EVU Sperrsignal, potentialfrei / offen = gesperrt
D: Spannungsversorgung Heizstab 6 kW Innen-
modul
E: Kommunikation F1/F2 Außenmodul / Innenmodul
2 x 1 mm 2 abgeschirmt
10
WARNUNG!
Alle elektrischen Leitungen sind gem. VDE-
Bestimmungen zu dimensionieren und zu ver-
legen.
1
B
230V~/N/Pe
L1 N Pe
E
C D
400V/3~/N/Pe
L1 L2 L3 N Pe
