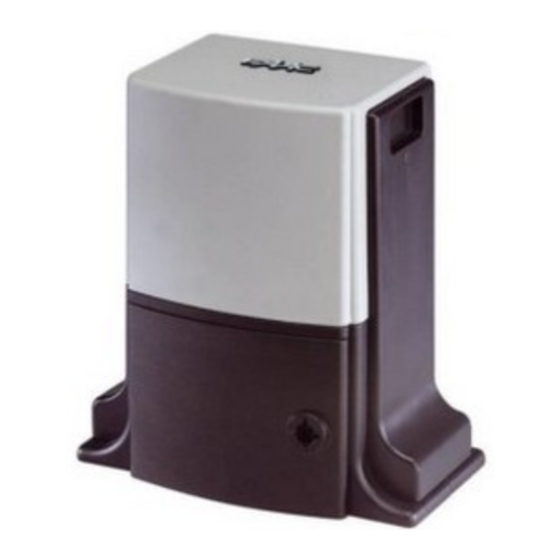

Inhaltszusammenfassung für FAAC DOMOGLIDE-B

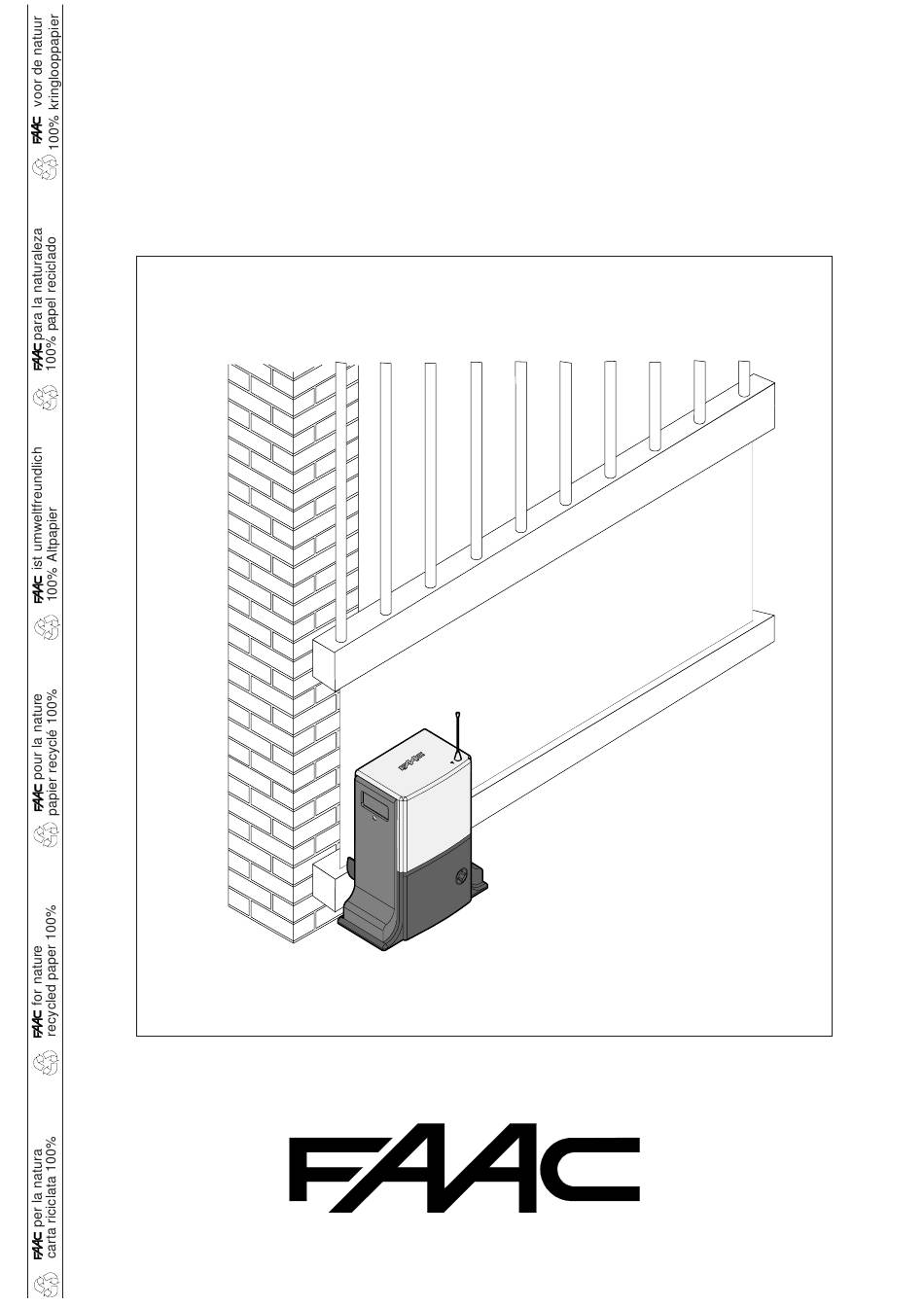

- Seite 1 DOMOGLIDE-B DOMOGLIDE-B...
-
Seite 2: Eg-Konformitätserklärung Für Maschinen
Punkt “16” erwähnten Vorrichtungen einzusetzen. beeinträchtigen und/oder eine Gefahrenquelle darstellen. 18) Die Firma FAAC lehnt jede Haftung hinsichtlich der Sicherheit und des 6) Die Firma FAAC lehnt jede Haftung für Schäden, die durch unsachgemäßen störungsfreien Betriebs der Automatik ab, soweit Komponenten auf der Anlage oder nicht bestimmungsgemäßen Gebrauch der Automatik verursacht werden,... - Seite 3 Anmerkungen zu den Betriebsbatterien des Antriebs DOMOGLIDE-B Die mit dem Antrieb DOMOGLIDE-B gelieferte Batterie ist eine BETRIEBSBATTERIE , die die Automation direkt speist. Es handelt sich nicht um eine Puffenbatterien . Das Aufladen der Batterie wird durch die elektronische Karte, an die sie angeschlossen ist, über einen Transformator und eine entsprechende integrierte Schaltung gewährleistet.
-
Seite 4: Beschreibung Und Technische Eigenschaften
Automation DOMOGLIDE-B Die vorliegenden Anweisungen gelten für das nachfolgende Tab. 1 - Technische Eigenschaften Antrieb DOMOGLIDE-B Modell: MODELL DOMOGLIDE-B FAAC DOMOGLIDE-B Versorgung 12Vdc (über Batterie) Die Automation DOMOGLIDE-B ermöglicht die Automatisierung Nennleistungsverbrauch (W) von Schiebetoren für Wohnhäuser mit einem Flügel mit einer Max. -
Seite 5: Beschreibung Der Anlage - Elektrische Anschlüsse (Standardanlage)
Stopp während des Schließvorgangs Obere Führung Schlüsseltaste Photozelle Tx Photozelle Rx Stopp während des Öffnungsvorgangs Antrieb DOMOGLIDE-B Thermomagnetischer Schutzschalter Abb. 3 3 x 0,5 2 x 0,75 3 x 0,5 3 x 0,5 2 x 0,5 3 x 1,5 (2 + T) bei 230Vac... -
Seite 6: Installation Der Automation
INSTALLATION DER AUTOMATION Schließrichtung 4.1. Überprüfungen vor der Installation Um die erforderliche Sicherheit und den störungsfreien Betrieb Automation gewährleisten, sind folgende Voraussetzungen zu prüfen: • Das Tor muss für die Automation geeignet sein. Insbesondere ist sicherzustellen, dass es ausreichend robust und steif ist und dass die Abmessungen und die Gewichte den Angaben in den technischen Eigenschaften entsprechen. - Seite 7 4.6. Befestigung des Antriebs 4.4. Aufstellung des Antriebs • Die Stromkabel für den Anschluß der Zubehörgeräte und • Die Schrauben einschrauben, ohne sie anzuziehen (wie in die elektrische Versorgung gemäß Abb.4 bereitstellen. Für der Abb. 11 gezeigt), um den Antrieb provisorisch zu eine leichte Ausführung der Anschlüsse sollten die Kabel befestigen.
- Seite 8 Montage der Zahnstange 4.8.1. Zu verschweissende Zahnstange aus Stahl (Abb. 13) 1) Die drei Gewindesperrzähne auf dem Element der Zahnstange monieren, indem sie im oberen Bereich des Langlochs positioniert werden. Auf diese Weise kann das Spiel auf dem Langloch mit der Zeit eventuell reguliert werden. 2) Das Tor manuell in die Schließposition schieben.
- Seite 9 Anmerkungen zur Installation der Zahnstange • Überprüfen, ob während des Laufes des Tors alle Elemente der Zahnstange korrekt in das Ritzel eingreifen. • Die Elemente der Zahnstange dürfen keinesfalls mit den Abstandstücken oder untereinander verschweißt werden. • Nach Abschluß der Installation der Zahnstange ist der Abstand zwischen den Zähnen des Ritzels und der Kehle der Zahnstange einzustellen.
-
Seite 10: Elektronisches Steuergerät
ELEKTRONISCHES STEUERGERÄT HINWEISE Achtung: Vor Arbeiten am elektronischen Steuergerät (Verbindungen, Wartung) stets die Stromversorgung abschalten und die Batterie abklemmen. -Vor der Anlage ist ein thermomagnetischer Schutzschalter mit entsprechender Auslöseschwelle einzubauen. -Das 230VAC-Versorgungskabel ist stets von den Steuer- und Sicherheitskabeln (Tasten, Empfänger, Photozellen usw.) zu trennen. -
Seite 11: Elektrische Anschlüsse
Die Verkabelungen laut Angaben in Abb. 20 vornehmen. Magnetsensor Nicht verwendet Wenn der von FAAC gelieferte Transformator nicht verwendet wird, ist sicherzustellen, dass die Sekundärwicklung die Werte 12Vac - 16VA aufweist. Für den Anschluss der Photozellen siehe Kap. 7.4 Abb. 20 Beschreibung Klemmenleiste J1 Tab. - Seite 12 Als Alternative kann der Transformator bis zu einer Entfernung von 100 m vom Gerät aufgestellt werden. Für den Anschluss ist ein Kabel 2 x 0,75 mm zu verwenden. Wenn der von FAAC gelieferte Transformator nicht verwendet wird, ist sicherzustellen, dass die Sekundärwicklung die Werte 12Vac - 16VA aufweist. Abb. 23...
- Seite 13 Anschluss Photozellen Sicherheitsvorrichtungen Anmerkung: wenn zwei Vorrichtungen mit Ruhekontakt Vor dem Anschluss der Photozellen (oder anderer dieselbe Funktion haben, müssen sie in Reihe Vorrichtungen) sollte die Betriebsweise je nach zu schützendem geschaltet werden (Abb. 25). Bewegungsbereich gewählt werden (siehe Abb. 24). Reihenschaltung von zwei Ruhekontakten Sicherheitsvorrichtungen im Öffnungsvorgang...
- Seite 14 (Abb. 19) einsetzen, wie in der Abb. 28 gezeigt, wo der Anschluss der MINIDEC-Karte gezeigt ist. Der Antrieb DOMOGLIDE-B ist mit einem Sensor ausgestattet, Für die Programmierung der Decodierkarte wird auf die der den Stopp des Tors während des Öffnungs- und des einzelnen Anleitungen verwiesen.
- Seite 15 • Das Tor manuell in die Öffnungsposition schieben, dabei einen Zwischenraum von 2 cm zum mechanischen Endanschlag belassen. • Den Magnet auf der Zahnstange verschieben (Abb.32), bis die LED-Diode 1 auf der elektronischen Karte sich ausschaltet (Abb. 31). • Dann die Befestigungsschrauben des Magnets anziehen. Abb.
- Seite 16 Programmierung 8.5.3 Breite der Teilöffnung Die Karte hat folgende Grundeinstellungen: Durch erneutes Drücken der Taste Betriebslogik: P1 schaltet sich die LED C zusammen mit der LED 2 ein. Pausenzeit: Breite der Teilöffnung: Statische Kraft: Geschwindigkeit: Durch Drücken der Taste P2 können verschiedene Bei individueller Programmierung (siehe Kap.
-
Seite 17: Wiederherstellung Des Normalbetriebs
8.5.6 Einfaches Lernverfahren MANUELLER BETRIEB Sollte die Notwendigkeit bestehen, das Tor aufgrund einer Durch erneutes Drücken der Taste Betriebsstörung der Automation von Hand zu bewegen, ist die P1 schalten sich alle 5 LED von A Entriegelungsvorrichtung wie folgt zu bedienen: bis E ein. - Seite 19 F Ü H R E R F Ü R D I E F E H L E R S U C H E Störung Mögliche Ursachen Lösung Led P der Karte ausgeschaltet. Spannungsausfall seit über 5 Minuten Für die Bewegung des Tors ist ein OPEN- bei geladener Batterie Impuls ausreichend.
- Seite 20 Hindernis im von ihnen überwachten Bereich untersagt. befindet. - Der Aufenthalt von Kindern oder Erwachsenen oder das Die Automation DOMOGLIDE-B ist mit einer regulierbaren Abstellen von Gegenständen in der unmittelbaren Nähe der Quetschschutzvorrichtung ausgestattet, die bei Berührung eines Automatisierung sollten unterbleiben. Dies gilt umso mehr Hindernisses die Bewegung des Tors umkehrt.
- Seite 21 Le descrizioni e le illustrazioni del presente manuale non sono impegnative. La FAAC si riserva il diritto, lasciando inalterate le caratteristiche essenziali dell’apparecchiatura, di apportare in qualunque momento e senza impegnarsi ad aggiornare la presente pubblicazione, le modifiche che essa ritiene convenienti per miglioramenti tecnici o per qualsiasi altra esigenza di carattere costruttivo o commerciale.
