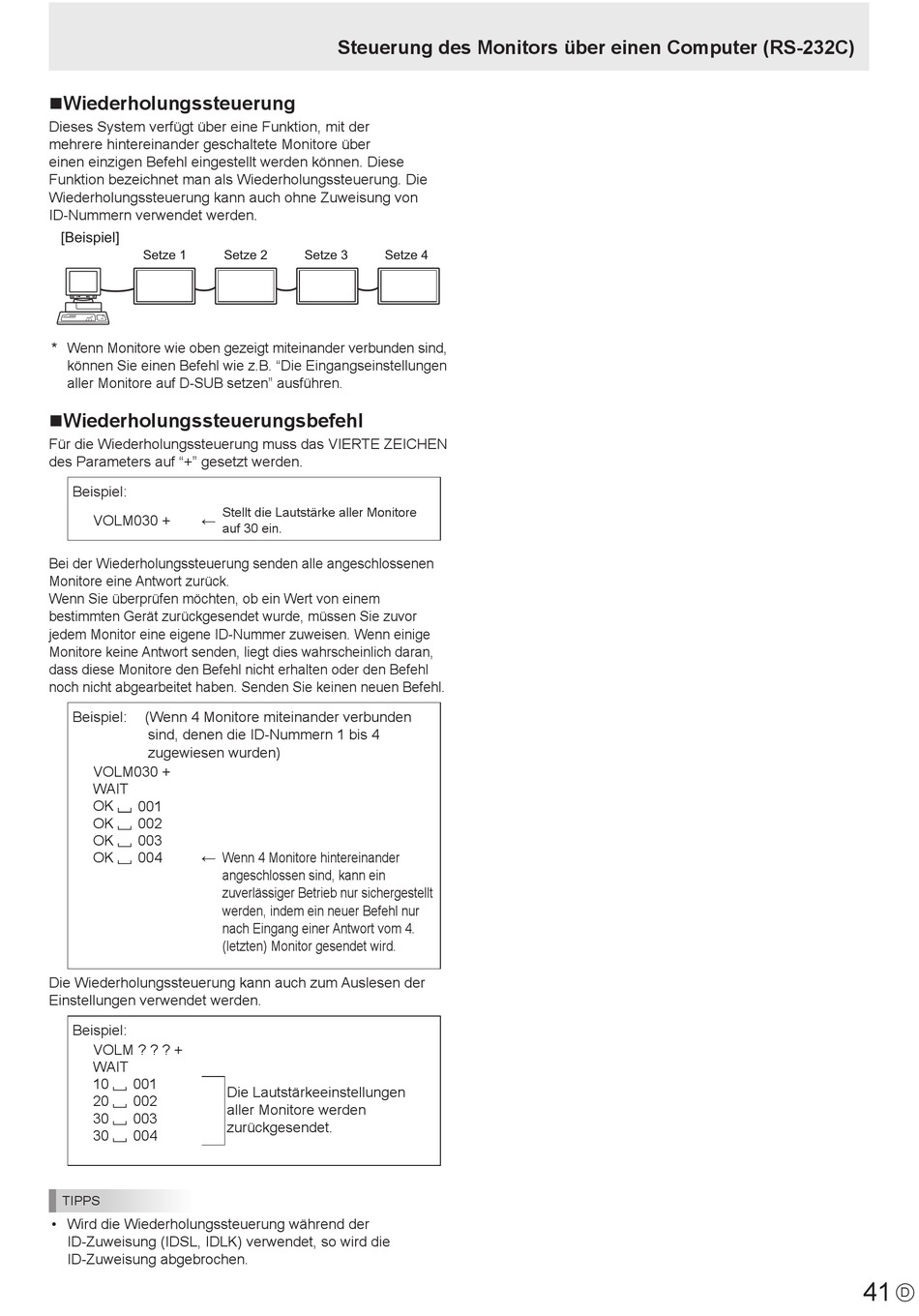

nWiederholungssteuerung
Dieses System verfügt über eine Funktion, mit der
mehrere hintereinander geschaltete Monitore über
einen einzigen Befehl eingestellt werden können. Diese
Funktion bezeichnet man als Wiederholungssteuerung. Die
Wiederholungssteuerung kann auch ohne Zuweisung von
ID-Nummern verwendet werden.
[Beispiel]
Setze 1
* Wenn Monitore wie oben gezeigt miteinander verbunden sind,
können Sie einen Befehl wie z.B. "Die Eingangseinstellungen
aller Monitore auf D-SUB setzen" ausführen.
nWiederholungssteuerungsbefehl
Für die Wiederholungssteuerung muss das VIERTE ZEICHEN
des Parameters auf "+" gesetzt werden.
Beispiel:
VOLM030 +
←
Bei der Wiederholungssteuerung senden alle angeschlossenen
Monitore eine Antwort zurück.
Wenn Sie überprüfen möchten, ob ein Wert von einem
bestimmten Gerät zurückgesendet wurde, müssen Sie zuvor
jedem Monitor eine eigene ID-Nummer zuweisen. Wenn einige
Monitore keine Antwort senden, liegt dies wahrscheinlich daran,
dass diese Monitore den Befehl nicht erhalten oder den Befehl
noch nicht abgearbeitet haben. Senden Sie keinen neuen Befehl.
Beispiel:
(Wenn 4 Monitore miteinander verbunden
sind, denen die ID-Nummern 1 bis 4
zugewiesen wurden)
VOLM030 +
WAIT
OK
001
OK
002
OK
003
OK
004
← Wenn 4 Monitore hintereinander
Die Wiederholungssteuerung kann auch zum Auslesen der
Einstellungen verwendet werden.
Beispiel:
VOLM ? ? ? +
WAIT
10
001
20
002
30
003
30
004
TIPPS
• Wird die Wiederholungssteuerung während der
ID-Zuweisung (IDSL, IDLK) verwendet, so wird die
ID-Zuweisung abgebrochen.
Steuerung des Monitors über einen Computer (RS-232C)
Setze 2
Setze 3
Setze 4
Stellt die Lautstärke aller Monitore
auf 30 ein.
angeschlossen sind, kann ein
zuverlässiger Betrieb nur sichergestellt
werden, indem ein neuer Befehl nur
nach Eingang einer Antwort vom 4.
(letzten) Monitor gesendet wird.
Die Lautstärkeeinstellungen
aller Monitore werden
zurückgesendet.
41
