8

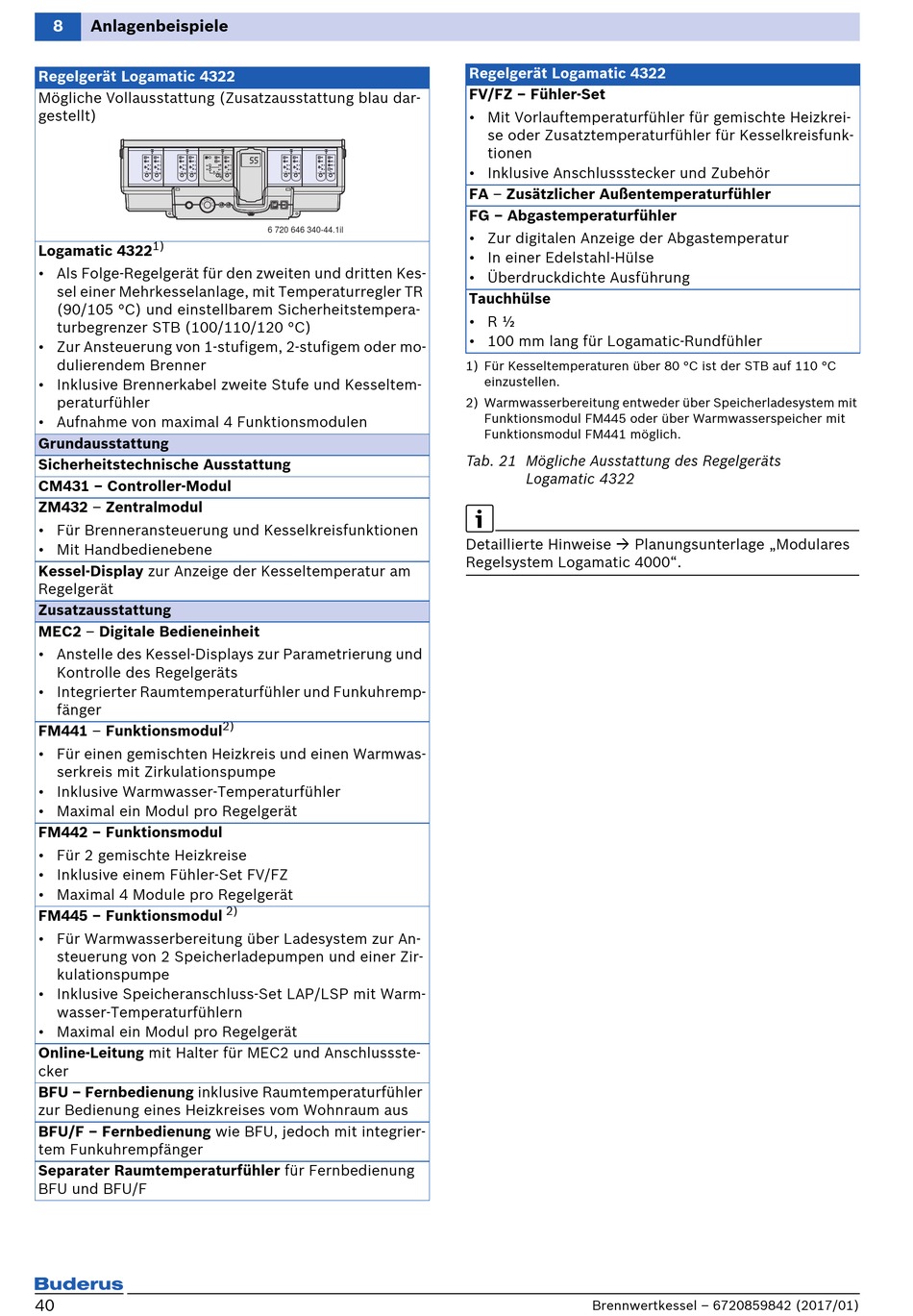

Anlagenbeispiele
Regelgerät Logamatic 4322
Mögliche Vollausstattung (Zusatzausstattung blau dar-
gestellt)
1)
Logamatic 4322
• Als Folge-Regelgerät für den zweiten und dritten Kes-
sel einer Mehrkesselanlage, mit Temperaturregler TR
(90/105 °C) und einstellbarem Sicherheitstempera-
turbegrenzer STB (100/110/120 °C)
• Zur Ansteuerung von 1-stufigem, 2-stufigem oder mo-
dulierendem Brenner
• Inklusive Brennerkabel zweite Stufe und Kesseltem-
peraturfühler
• Aufnahme von maximal 4 Funktionsmodulen
Grundausstattung
Sicherheitstechnische Ausstattung
CM431 – Controller-Modul
ZM432 – Zentralmodul
• Für Brenneransteuerung und Kesselkreisfunktionen
• Mit Handbedienebene
Kessel-Display zur Anzeige der Kesseltemperatur am
Regelgerät
Zusatzausstattung
MEC2 – Digitale Bedieneinheit
• Anstelle des Kessel-Displays zur Parametrierung und
Kontrolle des Regelgeräts
• Integrierter Raumtemperaturfühler und Funkuhremp-
fänger
FM441 – Funktionsmodul
• Für einen gemischten Heizkreis und einen Warmwas-
serkreis mit Zirkulationspumpe
• Inklusive Warmwasser-Temperaturfühler
• Maximal ein Modul pro Regelgerät
FM442 – Funktionsmodul
• Für 2 gemischte Heizkreise
• Inklusive einem Fühler-Set FV/FZ
• Maximal 4 Module pro Regelgerät
FM445 – Funktionsmodul
• Für Warmwasserbereitung über Ladesystem zur An-
steuerung von 2 Speicherladepumpen und einer Zir-
kulationspumpe
• Inklusive Speicheranschluss-Set LAP/LSP mit Warm-
wasser-Temperaturfühlern
• Maximal ein Modul pro Regelgerät
Online-Leitung mit Halter für MEC2 und Anschlussste-
cker
BFU – Fernbedienung inklusive Raumtemperaturfühler
zur Bedienung eines Heizkreises vom Wohnraum aus
BFU/F – Fernbedienung wie BFU, jedoch mit integrier-
tem Funkuhrempfänger
Separater Raumtemperaturfühler für Fernbedienung
BFU und BFU/F
40
6 720 646 340-44.1il
2)
2)
Regelgerät Logamatic 4322
FV/FZ – Fühler-Set
• Mit Vorlauftemperaturfühler für gemischte Heizkrei-
se oder Zusatztemperaturfühler für Kesselkreisfunk-
tionen
• Inklusive Anschlussstecker und Zubehör
FA – Zusätzlicher Außentemperaturfühler
FG – Abgastemperaturfühler
• Zur digitalen Anzeige der Abgastemperatur
• In einer Edelstahl-Hülse
• Überdruckdichte Ausführung
Tauchhülse
• R ½
• 100 mm lang für Logamatic-Rundfühler
1) Für Kesseltemperaturen über 80 °C ist der STB auf 110 °C
einzustellen.
2) Warmwasserbereitung entweder über Speicherladesystem mit
Funktionsmodul FM445 oder über Warmwasserspeicher mit
Funktionsmodul FM441 möglich.
Tab. 21 Mögliche Ausstattung des Regelgeräts
Logamatic 4322
Detaillierte Hinweise Planungsunterlage „Modulares
Regelsystem Logamatic 4000".
Brennwertkessel – 6720859842 (2017/01)
