Kapitel 6 VERBINDUNG UND KOMMUNIKATION MIT DEM PC
Anschließen an den PC

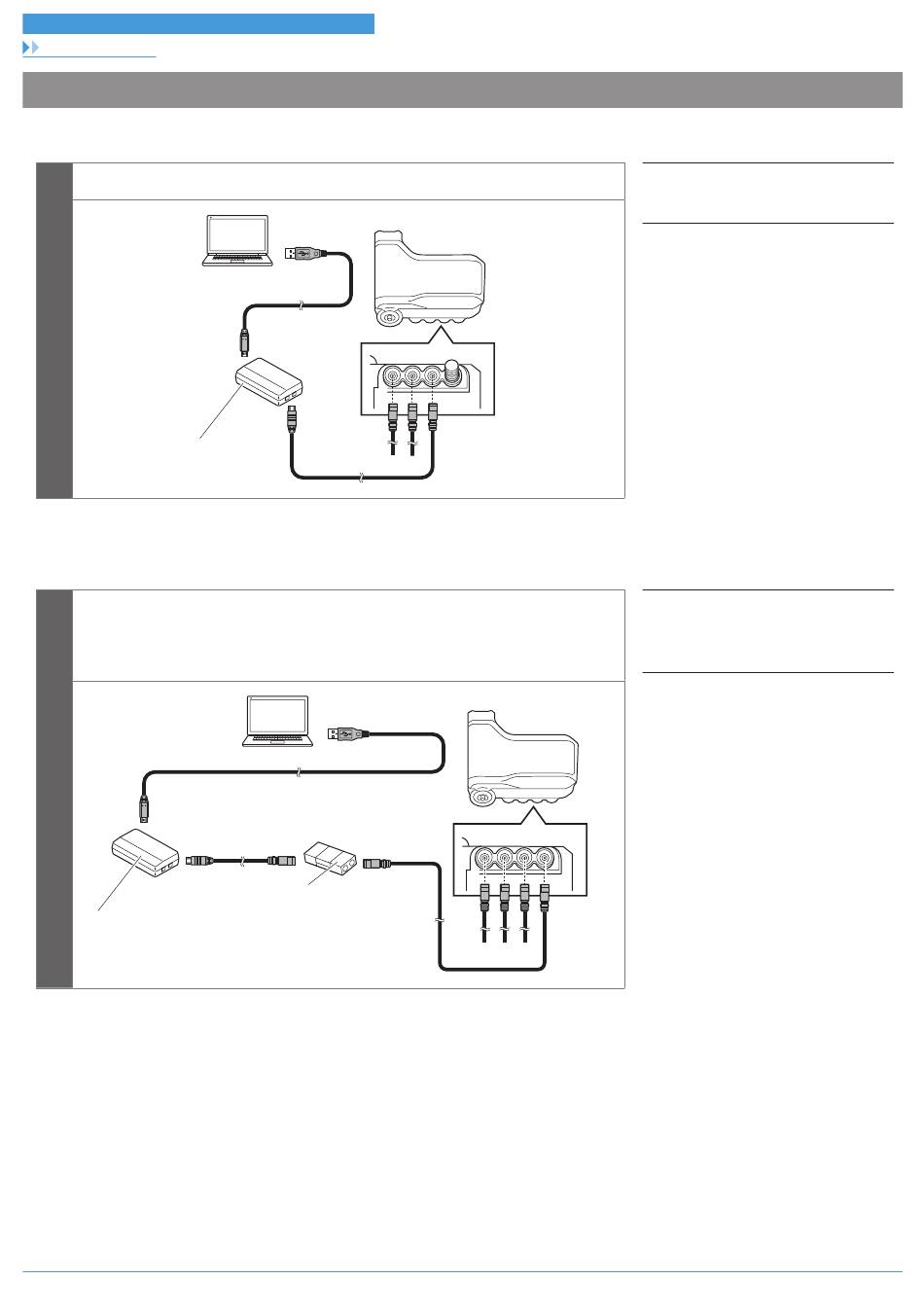

Anschließen an das Fahrrad
< SC-E8000/SC-E7000 >
Schließen Sie SM-PCE1/SM-PCE02 an einen verfügbaren Anschluss des Fahrradcomputers an.
SM-PCE1/SM-PCE02

Bei Verwendung der elektronischen Gangschaltung

Schließen Sie zunächst SM-JC40/SM-JC41 an SM-PCE1/SM-PCE02 an.
Trennen Sie dann das Stromkabel vom mittleren Anschluss des Fahrradcomputers und
schließen Sie ihn an SM-JC40/JC41 an.
SM-PCE1/SM-PCE02
(B)
SM-JC40/SM-JC41
(A)
(A)(B)(C)
6-8
(A)
Schaltereinheit
(B)
Antriebseinheit
(A)
Unterstützungsschalter
(B)
Antriebseinheit
(C)
Schalthebel
