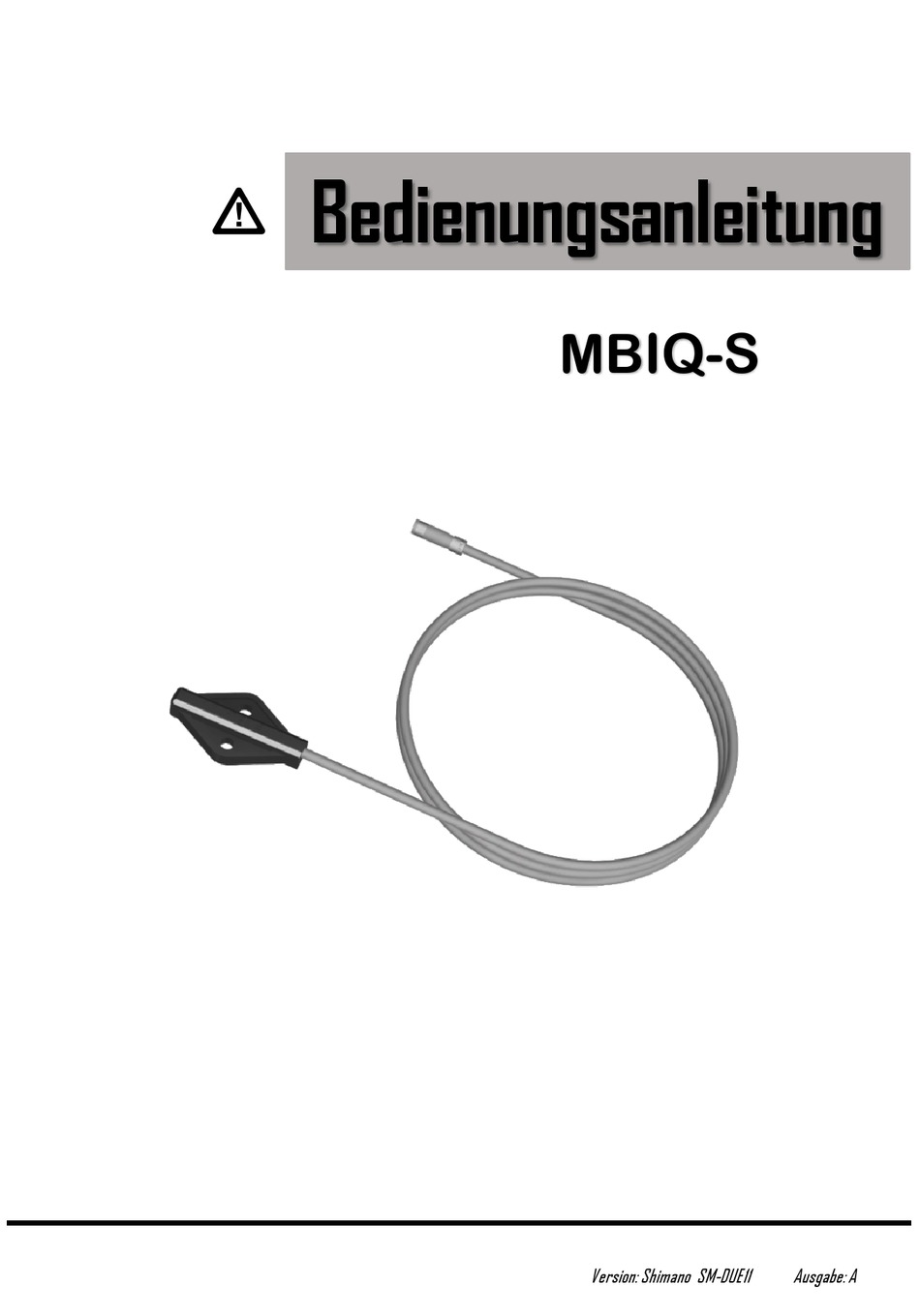

- Seite 1 Bedienungsanleitung MBIQ-S Version: Shimano SM-DUE11 Ausgabe: A...
-
Seite 2: Bestimmungsgemäßer Gebrauch
Das aktuelle Geschwindigkeitsprofil wird analysiert, verarbeitet und bei aktiviertem Tuning manipulierte Werte ausgegeben. Ist das Tuning aktiv, so werden Geschwindigkeiten über 25 km/h für die Motorfirmware abgeriegelt, was dazu führt, dass die angezeigte Geschwindigkeit immer ≤ 25 km/h bleibt! — 1 — Version: Shimano SM-DUE11 Ausgabe: A... -
Seite 3: Technische Daten
Technische Daten Sensorformat gemäß SM-DUE11 Kompatibel zu gängigen Shimano Mittelmotoren: Motor/Steckersystem: Steps E8xxx • Steps E7xxx • Steps E6xxx • … • Kabellänge: ca. 700 mm Betriebsarten: Dauerhaft aktiviert • Dauerhaft deaktiviert • Aktivierung nach Einschaltbedingung • Spannungsversorgung: Keine separate Versorgung notwendig! —... -
Seite 4: Installation
Hersteller). Das Steckerende ist im Motorraum eingesteckt, dieser ist meist einfach durch eine Plastikabdeckung verdeckt. Abb. 2: Motorraumabdeckung am Beispiel eines Steps E8000 w Wenden Sie sich bei Unklarheiten zur Vorgehensweise direkt an den Hersteller1 — 3 — Version: Shimano SM-DUE11 Ausgabe: A... - Seite 5 MBIQ-S verwenden. Das Kabel des Sensors wird je nach Typ Ihres Rads durch den Rahmen geführt und muss somit vorsichtig herausgezogen werden. Achten Sie darauf, den Stecker nicht zu beschädigen. Verschraubung Magnetschalter Sensorführung Abb. 5 Verschraubung des Sensors — 4 — Version: Shimano SM-DUE11 Ausgabe: A...
- Seite 6 Dies ist nicht möglich, sollte sich der Magnet an der Bremsscheibe befinden oder anderweitig, starr montiert sein. Abb. 6 Position Speichenmagnet w Die Position des Magneten zum Sensor, sollte eher Richtung Schraube statt mittig liegen! — 5 — Version: Shimano SM-DUE11 Ausgabe: A...
- Seite 7 Um das Tuning zu aktivieren muss sich während des Hochfahrens der Magnet für mindestens 4 Sek. vor dem Sensor befinden. Ansonsten ist das Tuning deaktiviert. (die Zeit entspricht etwa der, bis das Display startklar ist.) — 6 — Version: Shimano SM-DUE11 Ausgabe: A...
-
Seite 8: Programmierung Der Betriebsarten
Systems (bspw. LED geht an), nicht das komplette hochfahren des Displays! Lassen Sie den Magneten für ca. 3 Sekunden vor dem Sensor positioniert. Entfernen Sie den Magnet für ca. 1 Sekunden vom Sensor — 7 — Version: Shimano SM-DUE11 Ausgabe: A... - Seite 9 Sensor befindet! Entscheidend ist nicht der exakte Wert (dieser variiert ja nach Radumfang), sondern die Reihenfolge! Besitzt Ihr System eine Wegfahrsperre mittels Transponder, so ist diese für die Dauer der Programmierung zu deaktivieren. — 8 — Version: Shimano SM-DUE11 Ausgabe: A...
- Seite 10 Möchten Sie die Änderung einer Betriebsart speichern, so bringen Sie den Magnet für mindestens 4 Sekunden vor den Sensor. Nach dem Speichern zeigt das Display 0 km/h an und verbleibt in diesem Zustand. Starten Sie das System im Anschluss neu! — 9 — Version: Shimano SM-DUE11 Ausgabe: A...
- Seite 11 Die Vorhandenen Komponenten/Materialien des verwendeten Rads können ggf. nicht für den dauerhaften Einsatz mit dem Tuning-Produkt ausgelegt sein. Bitte erkundigen Sie sich vor Nutzung des Systems über aktuellen, rechtlichen Stand und die ggf. resultierenden Konsequenzen, die durch den Einbau entstehen. — 10 — Version: Shimano SM-DUE11 Ausgabe: A...
