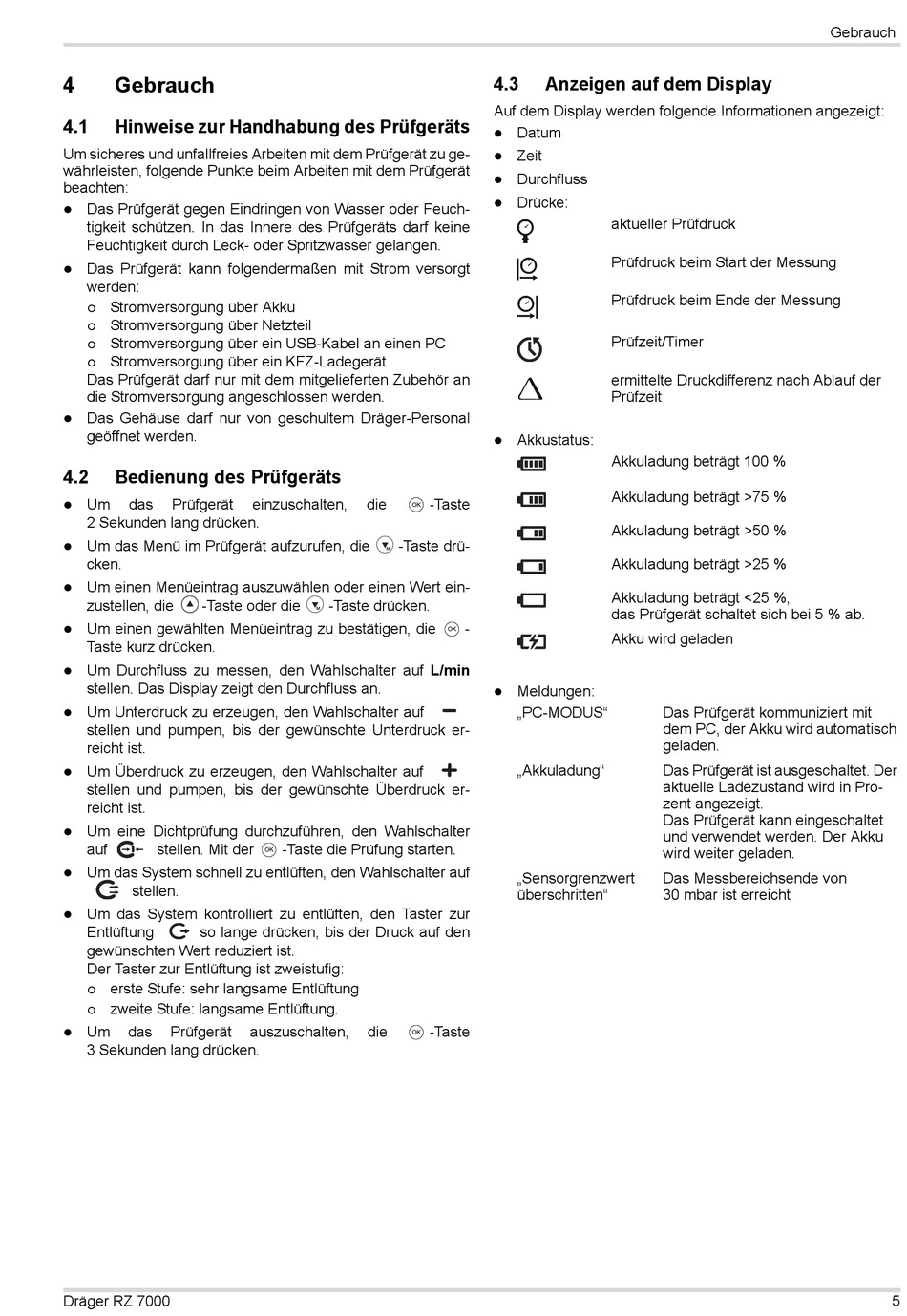

4 Gebrauch
4.1 Hinweise zur Handhabung des Prüfgeräts
Um sicheres und unfallfreies Arbeiten mit dem Prüfgerät zu ge-
währleisten, folgende Punkte beim Arbeiten mit dem Prüfgerät
beachten:
Das Prüfgerät gegen Eindringen von Wasser oder Feuch-

tigkeit schützen. In das Innere des Prüfgeräts darf keine
Feuchtigkeit durch Leck- oder Spritzwasser gelangen.
Das Prüfgerät kann folgendermaßen mit Strom versorgt

werden:
Stromversorgung über Akku

Stromversorgung über Netzteil

Stromversorgung über ein USB-Kabel an einen PC

Stromversorgung über ein KFZ-Ladegerät

Das Prüfgerät darf nur mit dem mitgelieferten Zubehör an
die Stromversorgung angeschlossen werden.
Das Gehäuse darf nur von geschultem Dräger-Personal

geöffnet werden.
4.2 Bedienung des Prüfgeräts
Um das Prüfgerät

2 Sekunden lang drücken.
Um das Menü im Prüfgerät aufzurufen, die

cken.
Um einen Menüeintrag auszuwählen oder einen Wert ein-

zustellen, die -Taste oder die
Um einen gewählten Menüeintrag zu bestätigen, die

Taste kurz drücken.
Um Durchfluss zu messen, den Wahlschalter auf L/min

stellen. Das Display zeigt den Durchfluss an.
Um Unterdruck zu erzeugen, den Wahlschalter auf

stellen und pumpen, bis der gewünschte Unterdruck er-
reicht ist.
Um Überdruck zu erzeugen, den Wahlschalter auf

stellen und pumpen, bis der gewünschte Überdruck er-
reicht ist.
Um eine Dichtprüfung durchzuführen, den Wahlschalter

auf stellen. Mit der
Um das System schnell zu entlüften, den Wahlschalter auf

stellen.
Um das System kontrolliert zu entlüften, den Taster zur

Entlüftung so lange drücken, bis der Druck auf den
gewünschten Wert reduziert ist.
Der Taster zur Entlüftung ist zweistufig:
erste Stufe: sehr langsame Entlüftung

zweite Stufe: langsame Entlüftung.

Um das Prüfgerät

3 Sekunden lang drücken.
Dräger RZ 7000
einzuschalten, die
OK
-Taste drü-
M
-Taste drücken.
M
-Taste die Prüfung starten.
OK
auszuschalten, die
OK
4.3

Anzeigen auf dem Display

Auf dem Display werden folgende Informationen angezeigt:
Datum

Zeit

Durchfluss

Drücke:

Akkustatus:

-Taste
-
OK
Meldungen:

„PC-MODUS"
„Akkuladung"
„Sensorgrenzwert
überschritten"
-Taste
aktueller Prüfdruck
Prüfdruck beim Start der Messung
Prüfdruck beim Ende der Messung
Prüfzeit/Timer
ermittelte Druckdifferenz nach Ablauf der
Prüfzeit
Akkuladung beträgt 100 %
Akkuladung beträgt >75 %
Akkuladung beträgt >50 %
Akkuladung beträgt >25 %
Akkuladung beträgt <25 %,
das Prüfgerät schaltet sich bei 5 % ab.
Akku wird geladen
Das Prüfgerät kommuniziert mit
dem PC, der Akku wird automatisch
geladen.
Das Prüfgerät ist ausgeschaltet. Der
aktuelle Ladezustand wird in Pro-
zent angezeigt.
Das Prüfgerät kann eingeschaltet
und verwendet werden. Der Akku
wird weiter geladen.
Das Messbereichsende von
30 mbar ist erreicht
Gebrauch
5
