Vorgehensweise
7.6
30302670-02
▪ Bei TRACK-Leader: Die neu berechnete Arbeitsbreite wird bei der Berechnung der
Vorgewendebreite nicht berücksichtigt.
▪ Bei SECTION-Control: Nach Abschaltung der äußeren Teilbreiten, müssen Sie den Parameter
„Linienabstand" ändern, damit der Abstand zwischen den Führungslinien zu der realen
Arbeitsbreite passt. Den Parameter „Arbeitsbreite" können Sie nicht ändern.
▪ Die reale Arbeitsbreite ändert sich. Da die Spritze sich jedoch nicht verändert hat:
– Ändern Sie nicht den Parameter „Arbeitsbreite".
– Ändern Sie nicht die Geometrie der Spritze.

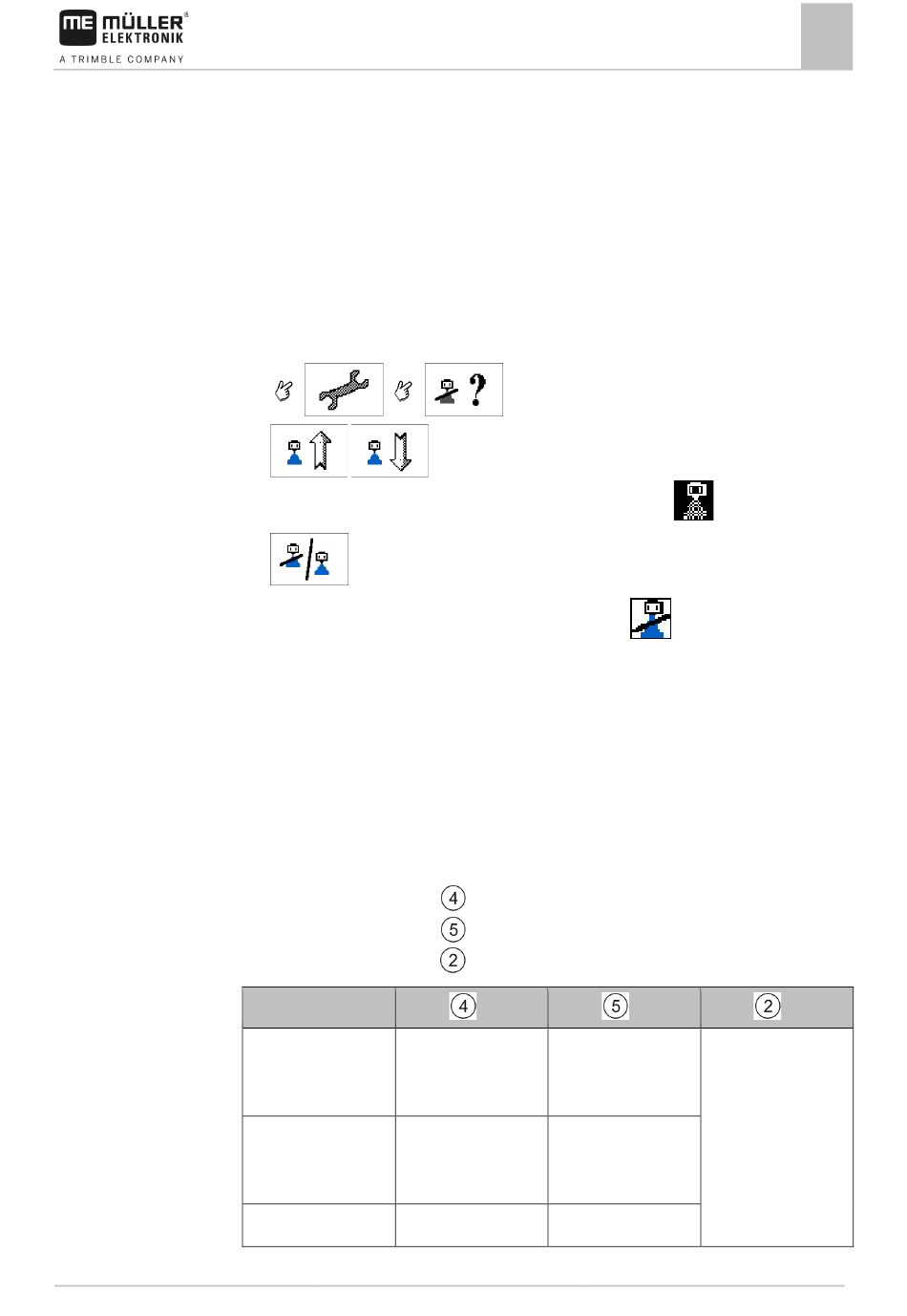

So schalten Sie eine Teilbreite permanent aus:
1. Zur Maske „Teilbreiten" wechseln:
2.
⇨ Neben der gewählten Teilbreite erscheint das Cursor-Symbol:
3.
- Teilbreite abschalten oder einschalten.
⇨ Neben der abgeschalteten Teilbreite erscheint das Symbol:

Geometrie der Feldspritze eingeben

Spritzengeometrie ist eine Menge von Parametern, die die Maße Ihrer Maschine beschreiben.
Durch die Einstellung der Spritzengeometrie weiß die Software genau wie lang und breit die
Feldspritze ist und wo sich einzelne Teilbreiten befinden.
Parameter der Spritzengeometrie
Bei der Einstellung der Spritzengeometrie müssen Sie folgende Abstände messen:
▪ CRP_X - Auf der Abbildung
▪ DRP_Y - Auf der Abbildung
▪ ERP_X - Auf der Abbildung
Art der Spritze
CRP_X
Anhängespritze Entfernung zwischen
dem Arbeitspunkt und
dem Anhängepunkt
Anbauspritze Entfernung zwischen
dem Arbeitspunkt und
dem Anbaupunkt
Selbstfahrende Spritze, Entfernung zwischen
V2.20191001
Jobrechner SECTION-Control Box konfigurieren
Geometrie der Feldspritze eingeben
- Teilbreite wählen.
DRP_Y
Hälfte der aktuellen
Arbeitsbreite
Hälfte der aktuellen
Arbeitsbreite
Hälfte der aktuellen
7
ERP_X
Nur wenn es an der
Spritze Teilbreiten gibt,
die näher oder weiter
von dem GPS-
Empfänger entfern sind
als der Arbeitspunkt:
- Ermitteln Sie die
Entfernung zwischen
35
