Mögliche Zustände
30302670-02

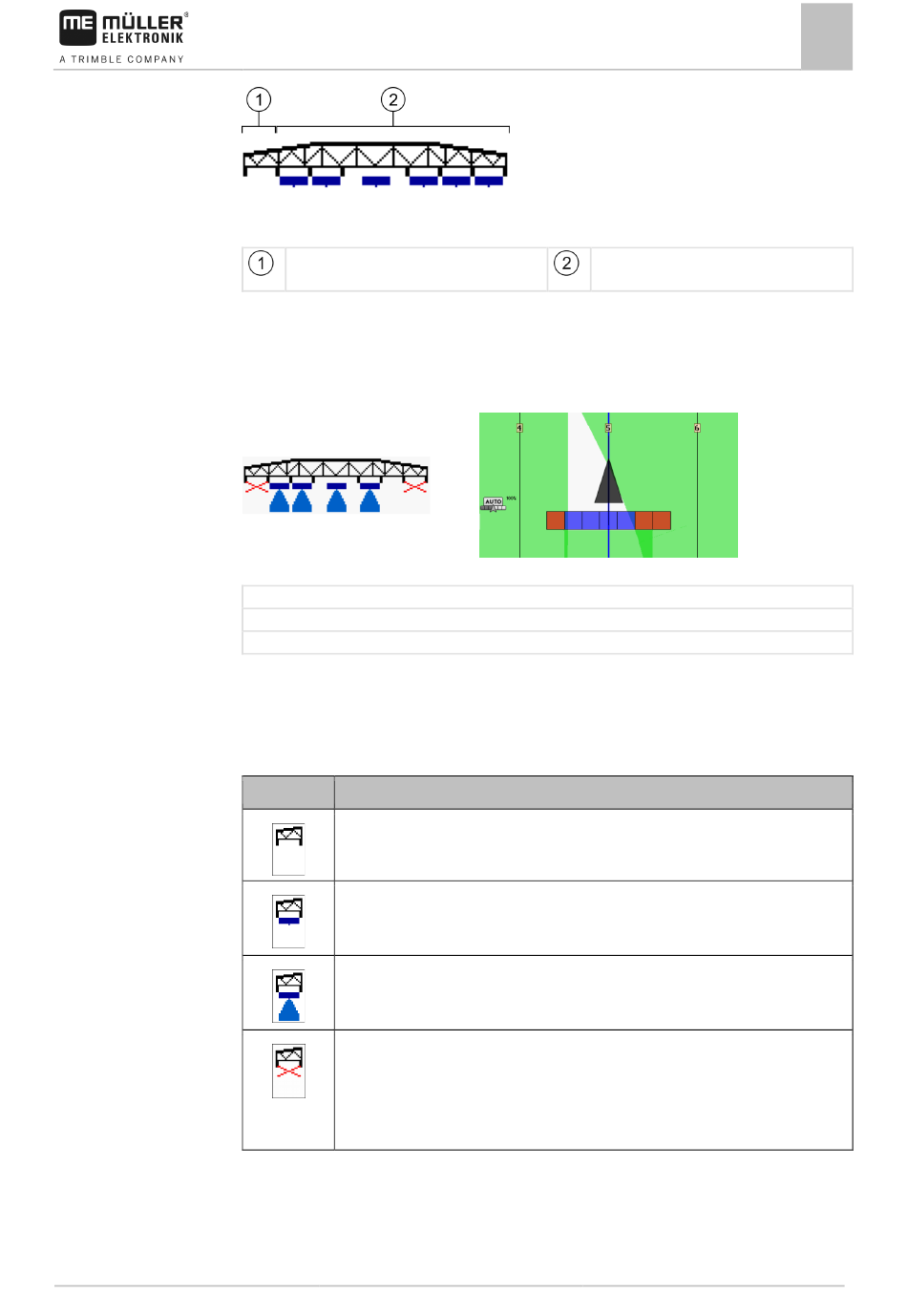

Bereich Gestängeanzeige - Beispiel 2
Teilbreite 1
Ist abgeschaltet.
Wenn Sie die Anwendung SECTION-Control benutzen, dann sind auch weitere Zustände möglich.
Auf der nächsten Abbildung sehen Sie, wie die Teilbreitenzustände dargestellt werden, wenn eine
keilförmige Fläche bearbeitet wird und der Benutzer die äußeren Teilbreiten zuvor mit seinem ME-
Joystick deaktiviert hat.
Teilbreitenzustände. Links: auf dem Jobrechner; Rechts: bei SECTION-Control
Teilbreiten 1 und 7 wurden manuell mit dem ME-Joystick deaktiviert.
Teilbreiten 2 bis 5 bringen aus.
Teilbreite 6 wurde von SECTION-Control deaktiviert.
Die Teilbreiten können sich in vier Zuständen befinden.
Den Zustand einer Teilbreite können Sie in der Arbeitsmaske im Bereich Gestänge-Anzeige ablesen.
Folgende Zustände der Teilbreiten sind möglich:
Anzeige Zustand der Teilbreite
Teilbreite ist abgeschaltet.
Teilbreite ist vorselektiert.
Teilbreite ist für die Ausbringung bereit.
Teilbreite ist vorselektiert und der Teilbreiten-Hauptschalter ist eingeschaltet.
Teilbreite bringt aus.
Teilbreite wurde manuell abgeschaltet, während die Anwendung SECTION-Control
im Automatikmodus arbeitete.
So lange SECTION-Control im Automatikmodus arbeitet, wird diese Teilbreite nicht
ein- oder ausgeschaltet.
V2.20191001
Grundlagen der Bedienung
Bildschirmaufbau
Teilbreiten 2 bis 7
Sind vorselektiert, bringen jedoch nichts aus.
