Produktbeschreibung
3

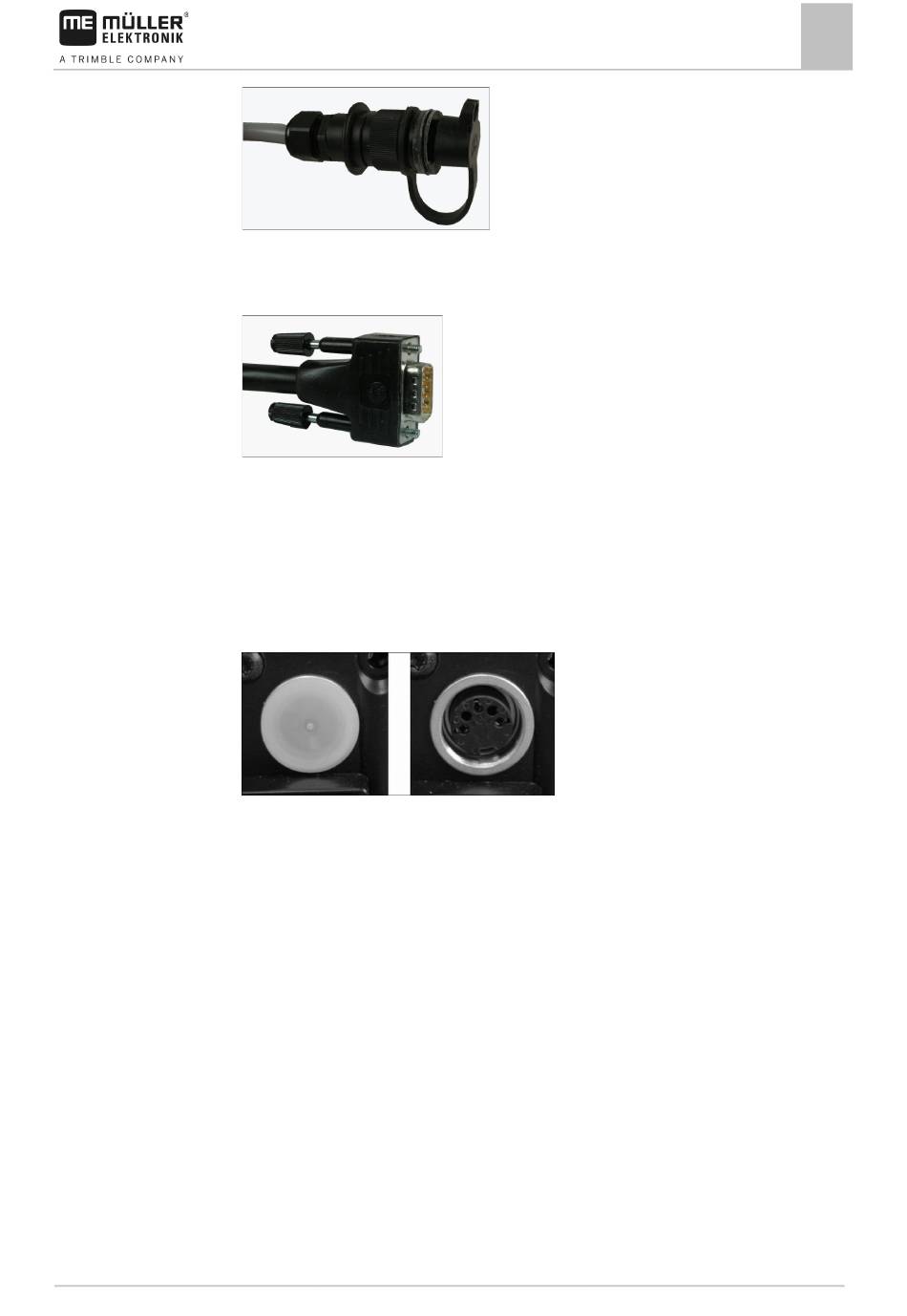

Anschlüsse der SC-Box
Spannungsversorgung
Stecker zum Anschluss an das Terminal
D-Sub Stecker
Buchse für den Radsensor
Schließen Sie einen Radsensor an die Buchse nur dann an, wenn er nicht an den Verteiler
angeschlossen ist. In der Regel müssen Sie den Radsensor an die SC-Box anschließen, wenn Sie
eine selbstfahrende Feldspritze bedienen.
Die Buchse für den Radsensor ist mit einer Staubschutzkappe verdeckt.
Links: Buchse mit Staubschutzkappe; Rechts: Buchse ohne Staubschutzkappe
Bei folgenden Bordrechnern fehlt die Buchse:
▪ Dammann Bordrechner
Buchse für das Spannungsversorgungskabel des Bordrechners
Diese Buchse dient zur Weiterleitung der Versorgungsspannung zum Bordrechner.
Buchse für den Verteiler
Die Anzahl der Pinne in dieser Buchse hängt vom Modell der SC-Box ab und muss zu Ihrem Verteiler
passen.
30302670-02 V2.20191001 13
