Vorgehensweise
4.5
Vorgehensweise
30302670-02
Multifunktionsgriff anschließen

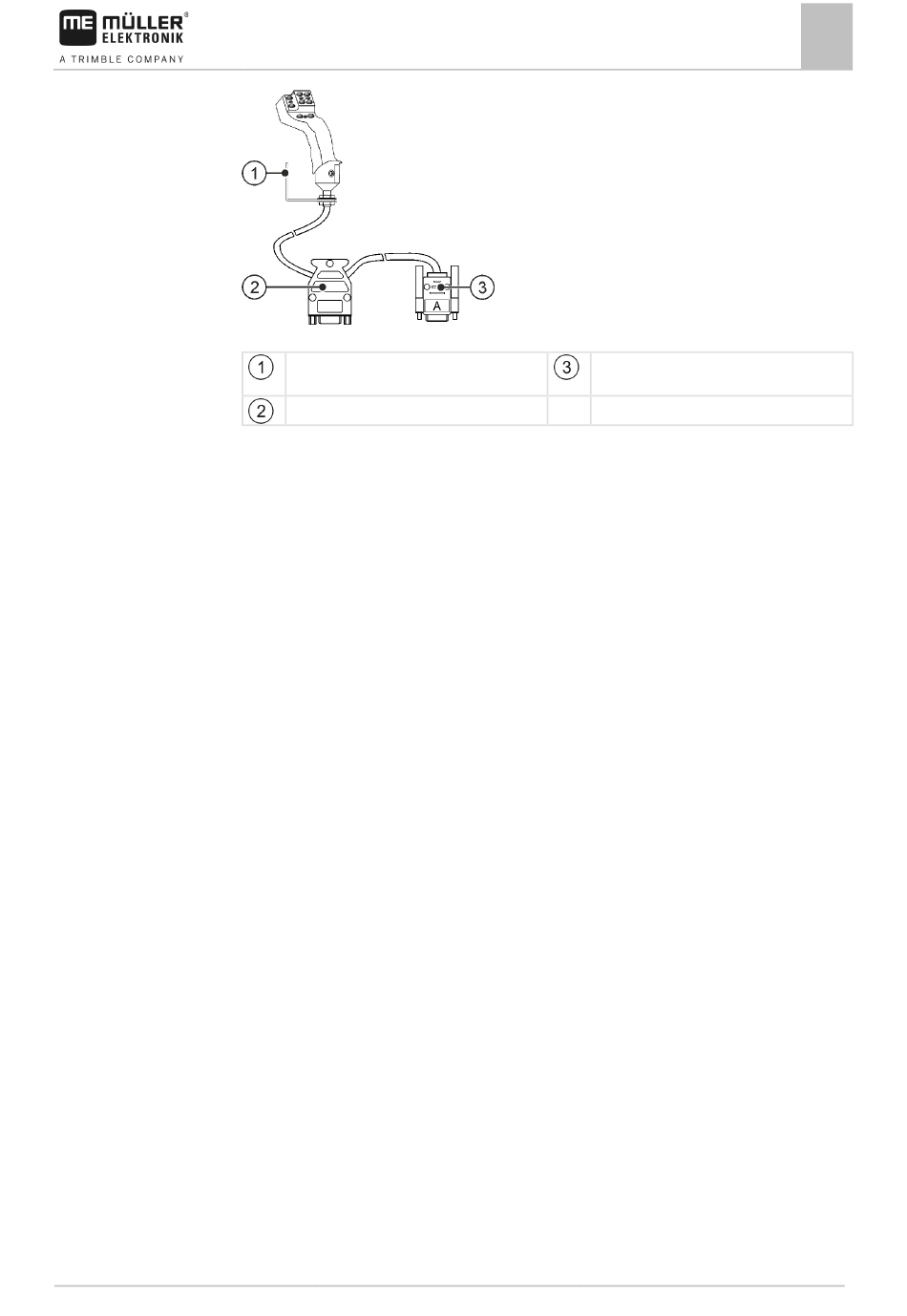

Haltewinkel
Für die Befestigung in der Kabine
Buchse zum Anschluss an die SC-Box
So montieren Sie den Multifunktionsgriff:
1. Multifunktionsgriff rechts neben dem Fahrer, in seiner Reichweite montieren.
2. D-Sub Stecker der SC-Box in die Buchse des Multifunktionsgriffes stecken.
⇨ Der Multifunktionsgriff ist zwischen der SC-Box und dem Terminal angeschlossen.
3. Stecker A des Multifunktionsgriffes in die Buchse A des Terminals stecken.
⇨ Beim Einschalten des Terminals leuchtet die LED auf dem Multifunktionsgriff auf.
Radsensor anschließen
Radsensor (auch Sensor X genannt) ist ein Sensor, der die Geschwindigkeit des Fahrzeugs ermittelt.
Die Montageanleitung des Radsensors finden Sie in der Montageanleitung des Bordrechners.
Schließen Sie den Radsensor dann an die SC-Box an, wenn der Radsensor zuvor an den
Bordrechner angeschlossen war.
Bei Bordrechnern der Firma Dammann, die mit einem 64-poligen Stecker an die SC-Box
angeschlossen werden, müssen Sie den Radsensor nicht separat anschließen.
So schließen Sie den Radsensor an die SC-Box an:
1. Entfernen Sie die Staubschutzkappe an der Unterseite der SC-Box.
2. Schließen Sie den Radsensor an die SC-Box an.
V2.20191001
Montage
Radsensor anschließen
