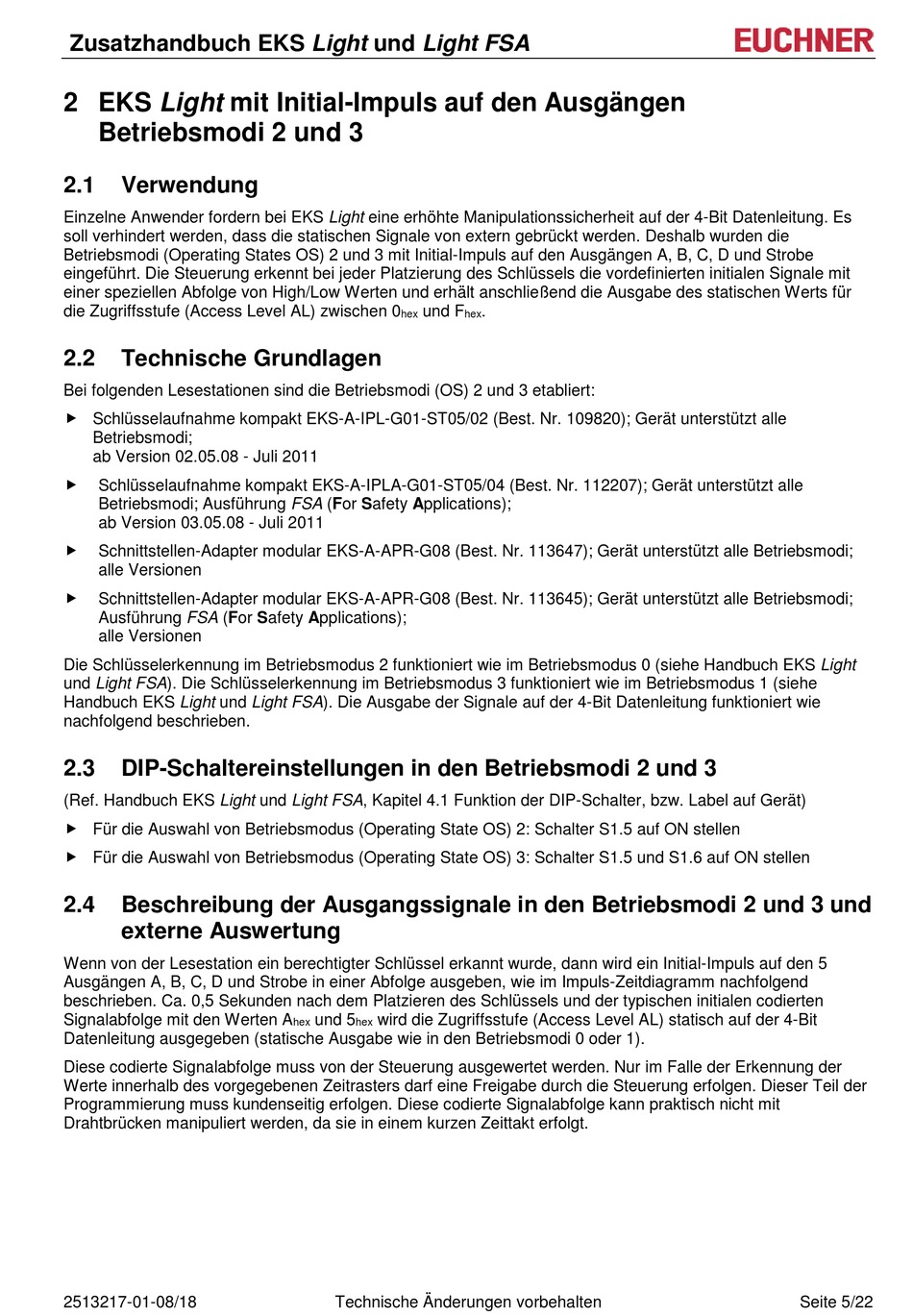

Zusatzhandbuch EKS Light und Light FSA
2 EKS Light mit Initial-Impuls auf den Ausgängen
Betriebsmodi 2 und 3
2.1

Verwendung

Einzelne Anwender fordern bei EKS Light eine erhöhte Manipulationssicherheit auf der 4-Bit Datenleitung. Es
soll verhindert werden, dass die statischen Signale von extern gebrückt werden. Deshalb wurden die
Betriebsmodi (Operating States OS) 2 und 3 mit Initial-Impuls auf den Ausgängen A, B, C, D und Strobe
eingeführt. Die Steuerung erkennt bei jeder Platzierung des Schlüssels die vordefinierten initialen Signale mit
einer speziellen Abfolge von High/Low Werten und erhält anschließend die Ausgabe des statischen Werts für
die Zugriffsstufe (Access Level AL) zwischen 0
2.2

Technische Grundlagen

Bei folgenden Lesestationen sind die Betriebsmodi (OS) 2 und 3 etabliert:
 Schlüsselaufnahme kompakt EKS-A-IPL-G01-ST05/02 (Best. Nr. 109820); Gerät unterstützt alle
Betriebsmodi;
ab Version 02.05.08 - Juli 2011

Schlüsselaufnahme kompakt EKS-A-IPLA-G01-ST05/04 (Best. Nr. 112207); Gerät unterstützt alle
Betriebsmodi; Ausführung FSA (For Safety Applications);
ab Version 03.05.08 - Juli 2011

Schnittstellen-Adapter modular EKS-A-APR-G08 (Best. Nr. 113647); Gerät unterstützt alle Betriebsmodi;
alle Versionen

Schnittstellen-Adapter modular EKS-A-APR-G08 (Best. Nr. 113645); Gerät unterstützt alle Betriebsmodi;
Ausführung FSA (For Safety Applications);
alle Versionen
Die Schlüsselerkennung im Betriebsmodus 2 funktioniert wie im Betriebsmodus 0 (siehe Handbuch EKS Light
und Light FSA). Die Schlüsselerkennung im Betriebsmodus 3 funktioniert wie im Betriebsmodus 1 (siehe
Handbuch EKS Light und Light FSA). Die Ausgabe der Signale auf der 4-Bit Datenleitung funktioniert wie
nachfolgend beschrieben.
2.3

DIP-Schaltereinstellungen in den Betriebsmodi 2 und 3

(Ref. Handbuch EKS Light und Light FSA, Kapitel 4.1 Funktion der DIP-Schalter, bzw. Label auf Gerät)
 Für die Auswahl von Betriebsmodus (Operating State OS) 2: Schalter S1.5 auf ON stellen
 Für die Auswahl von Betriebsmodus (Operating State OS) 3: Schalter S1.5 und S1.6 auf ON stellen
2.4 Beschreibung der Ausgangssignale in den Betriebsmodi 2 und 3 und
externe Auswertung
Wenn von der Lesestation ein berechtigter Schlüssel erkannt wurde, dann wird ein Initial-Impuls auf den 5
Ausgängen A, B, C, D und Strobe in einer Abfolge ausgeben, wie im Impuls-Zeitdiagramm nachfolgend
beschrieben. Ca. 0,5 Sekunden nach dem Platzieren des Schlüssels und der typischen initialen codierten
Signalabfolge mit den Werten A
Datenleitung ausgegeben (statische Ausgabe wie in den Betriebsmodi 0 oder 1).
Diese codierte Signalabfolge muss von der Steuerung ausgewertet werden. Nur im Falle der Erkennung der
Werte innerhalb des vorgegebenen Zeitrasters darf eine Freigabe durch die Steuerung erfolgen. Dieser Teil der
Programmierung muss kundenseitig erfolgen. Diese codierte Signalabfolge kann praktisch nicht mit
Drahtbrücken manipuliert werden, da sie in einem kurzen Zeittakt erfolgt.
2513217-01-08/18
und F
hex hex
und 5 wird die Zugriffsstufe (Access Level AL) statisch auf der 4-Bit
hex hex
Technische Änderungen vorbehalten
.
Seite 5/22
