Betriebsanleitung
Berührungsloses Sicherheitssystem CES-AZ-UBS-01B

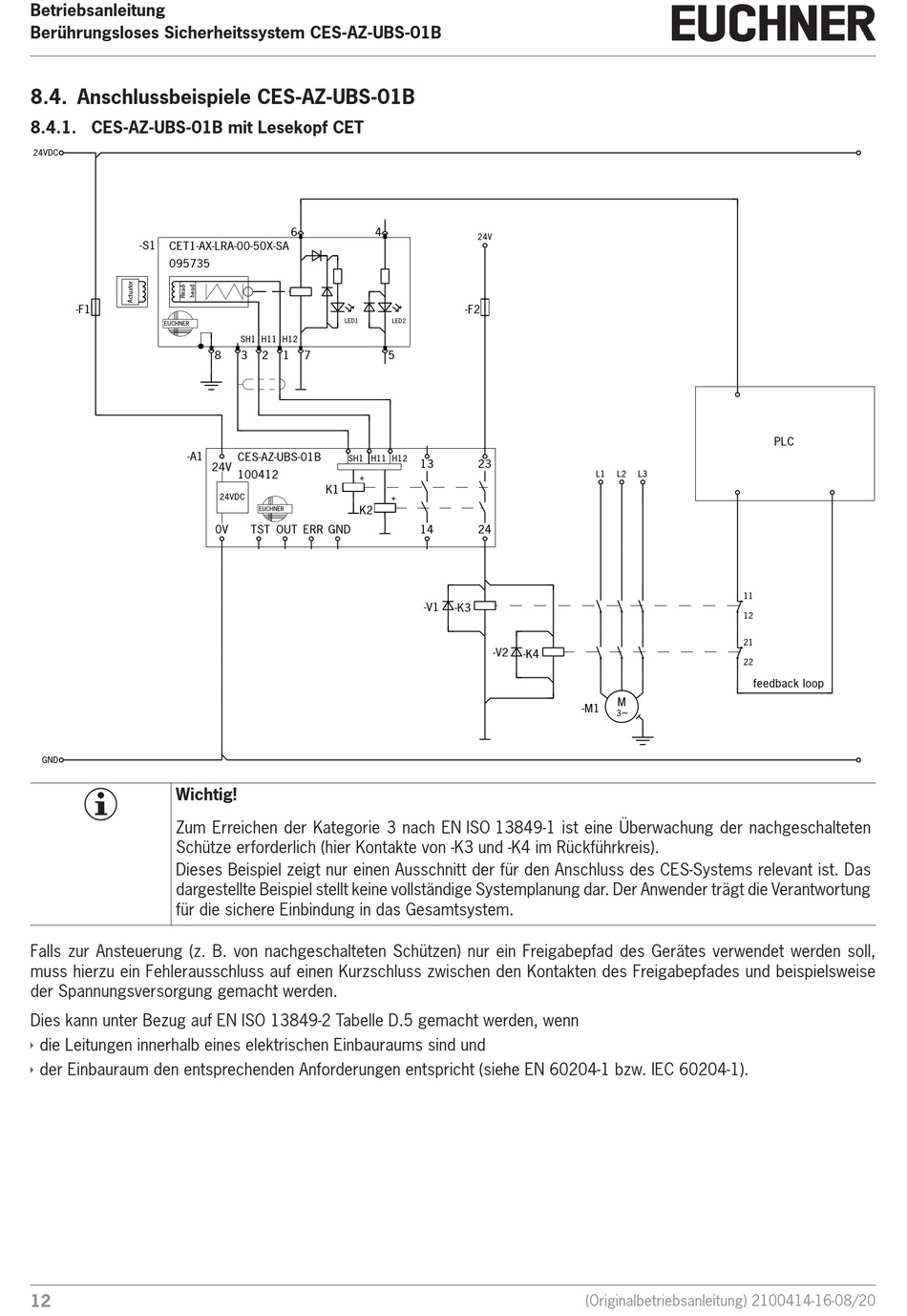

8.4. Anschlussbeispiele CES-AZ-UBS-01B
8.4.1. CES-AZ-UBS-01B mit Lesekopf CET
24VDC
-S1
CET1-AX-LRA-00-50X-SA
095735
-F1
EUCHNER
-A1
GND
Wichtig!
Zum Erreichen der Kategorie 3 nach EN ISO 13849-1 ist eine Überwachung der nachgeschalteten
Schütze erforderlich (hier Kontakte von -K3 und -K4 im Rückführkreis).
Dieses Beispiel zeigt nur einen Ausschnitt der für den Anschluss des CES-Systems relevant ist. Das
dargestellte Beispiel stellt keine vollständige Systemplanung dar. Der Anwender trägt die Verantwortung
für die sichere Einbindung in das Gesamtsystem.
Falls zur Ansteuerung (z. B. von nachgeschalteten Schützen) nur ein Freigabepfad des Gerätes verwendet werden soll,
muss hierzu ein Fehlerausschluss auf einen Kurzschluss zwischen den Kontakten des Freigabepfades und beispielsweise
der Spannungsversorgung gemacht werden.
Dies kann unter Bezug auf EN ISO 13849-2 Tabelle D.5 gemacht werden, wenn
Ì
die Leitungen innerhalb eines elektrischen Einbauraums sind und
Ì
der Einbauraum den entsprechenden Anforderungen entspricht (siehe EN 60204-1 bzw. IEC 60204-1).
12
6
4
LED1
SH1
H11
H12
8
3
2
1
7
CES-AZ-UBS-01B
SH1
H11
24V
100412
+
K1
24VDC
K2
EUCHNER
0V
TST
OUT
ERR
GND
24V
-F2
LED2
5
H12
13
23
+
14
24
-V1
-K3
-V2
-K4
L1
L2
L3
11
12
21
22
feedback loop
M
-M1
~
3
(Originalbetriebsanleitung) 2100414-16-08/20
PLC
