D-16 Manual de instalación de la unidad DAT de Seagate—Español
Montaje de la unidad en un compartimiento de 5,25 pulgadas
Si va a montar la unidad en un compartimiento de
5,25 pulgadas, deberá utilizar una unidad con soportes de
montaje. Tal como se ilustra en la Figura 5 a continuación,
los soportes de montaje de 5,25 pulgadas tienen cuatro
agujeros para tornillos en la base y seis en cada lado.

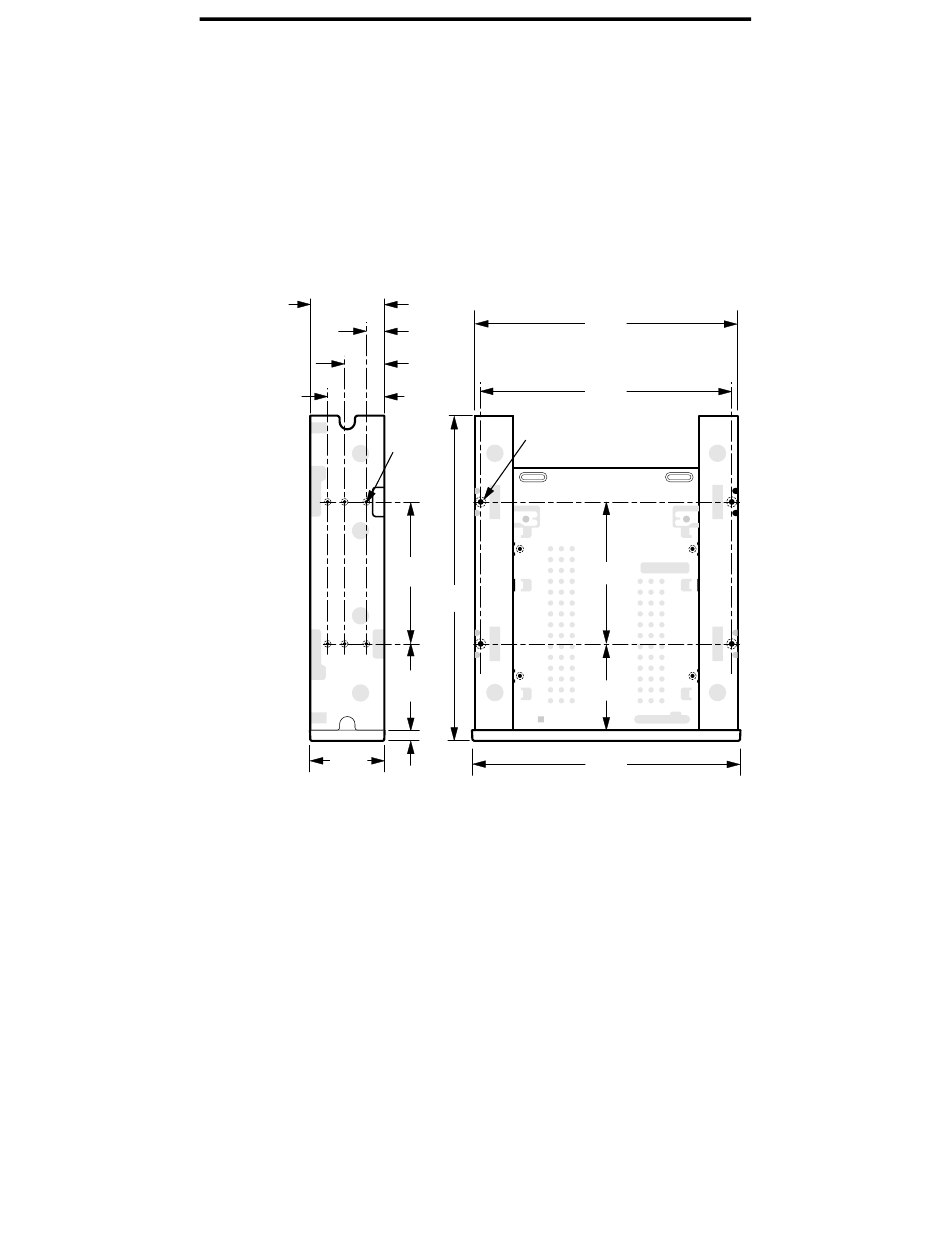

Figura 5
Agujeros de montaje para la unidad interna DAT en las
configuraciones de 5,25 pulgadas (con soportes de
montaje)
41,3 mm
(1,63 pulg.)
41,2 mm
(1,62 pulg.)
Vista lateral
9,9 mm
(0,39 pulg.)
2 lugares
21,8 mm
(0,86 pulg.)
2 lugares
31,5 mm
(1,24 pulg.)
2 lugares
M3,0 X
4 prof mín/
M3,0 X
4 lugares
4 prof mín/
12 lugares
79,4 mm
(3,13 pulg.)
2 lugares
180,6 mm
(7,11 pulg.)
47,6 mm
(1,87 pulg.)
2 lugares
6 mm (0,24 pulg.)
2 lugares
Vista desde abajo
146 mm
(5,74 pulg.)
139,7 mm
(5,50 pulg.)
79,4 mm
(3,13 pulg.)
47,6 mm
(1,87 pulg.)
148,5 mm
(5,84 pulg.)
