Manual de instalación de la unidad DAT de Seagate—Español

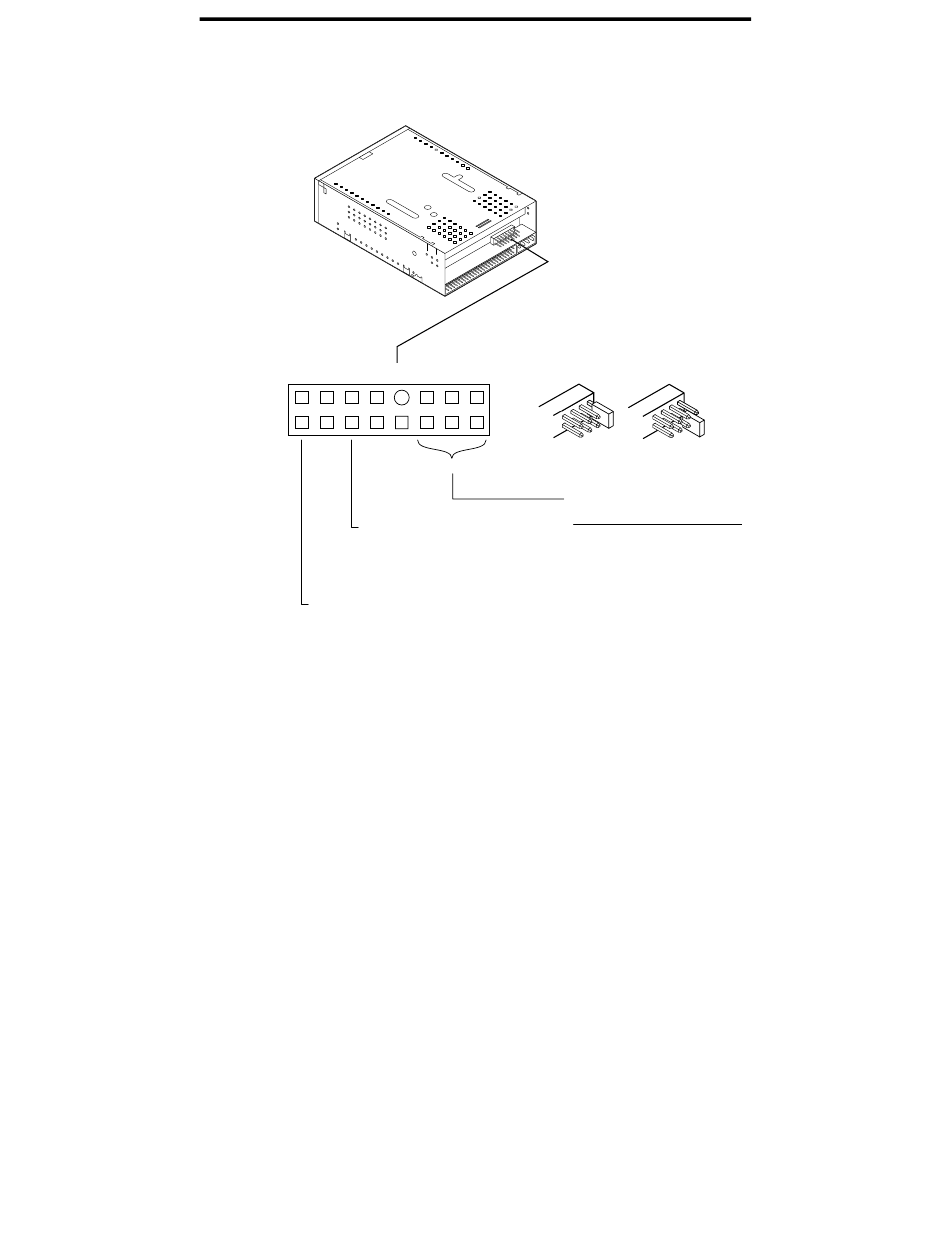

Figura 3
Ubicación de los bloques de puentes de la unidad
interna DAT
Bloque de puentes
15 13 11 9
16 14 12 10
Terminación SCSI
(El puente en las patillas
11-12 habilita la terminación
activa)
Alimentación de terminador
(El puente en las patillas 15-16
habilita la alimentación del
terminador)
Las configuraciones de cada puente se describen
detalladamente en las páginas siguientes. Las
configuraciones predeterminadas son:
•
Alimentación de terminador inhabilitada.
•
Terminación activa inhabilitada.
7 5 3 1
8 6 4 2
Puente "ON" Puente "OFF"
ID SCSI remota
Patillas
5-6
OFF
OFF
OFF
OFF
ON
ON
ON
ON
D-13
ID
3-4 1-2 SCSI
OFF OFF 0
OFF ON 1
ON OFF 2
ON ON 3
OFF OFF 4
OFF ON 5
ON OFF 6
ON ON 7
