12 INSTALLATION

12.1 Installation der RS81/82 Bauteilekomponenten

WARNUNG
E04572:DE
Die RS81/RS82 ist ein einfach zu installierendes, modulares
System. Die Leistung der UKW-Funkanlage hängt jedoch ent-
scheidend von der Qualität der Installation ab. Bitte lesen Sie
daher die Installationsanleitung vor der Installation sorgfältig
durch. Falls Sie Fragen haben, wenden Sie sich bitte an Ihren
nächstgelegenen Simrad Fachhändler, oder an Simrad GmbH &
Co. KG in Emden.

12.1.1 Installation der Sende-/Empfangseinheit

Die Sende-/Empfangseinheit sollte an einem feuchtigkeits- und
wassergeschützten Ort installiert werden, z. B. unter dem Fahr-
pult, oder hinter einer Schalttafel in der Naviecke.
Die Sende-/Empfangseinheit ist nicht wasserdicht und sollte
dementsprechend installiert werden.
Die oben auf der Sende- /Empfangseinheit befindlichen Kühl-
rippen bilden den Abstrahlkörper für die beim Sendebetrieb
entstehende Wärme. Die freie Zirkulation von Luft ist dringend
notwendig, um die Effizienz der UKW-Funkanlage zu gewähr-
leisten. Wenn die Sende-/Empfangseinheit in einem geschlos-
senen Raum installiert wird, muss für ausreichend Belüftung
gesorgt werden, z. B. kleine Lüfterrosetten o. ä. vorsehen.
Für die Sende-/Empfangseinheit muss ein flacher Einbauort
mit einer Abmessung von wenigstens 170 x 245 mm vorgese-
hen werden. Es sollte genügend Platz unterhalb des Gerätes
vorhanden sein, damit die Kabel installiert werden können
(mindestens 50 mm). Die Oberfläche des Einbauortes sollte
starr und kräftig genug sein, um das Gewicht der Einheit auch
bei starkem Seegang zu tragen.
Die Sende-/Empfangseinheit mit den im Lieferumfang enthal-
tenen, selbstsichernden Schrauben befestigen. Die vier
Befestigungslöcher befinden sich an den Ecken der Sende-/
Empfangseinheit – die beiden unteren Löcher befinden sich
unter dem Schutzabdeckung der Einheit (Abb. 12.1).

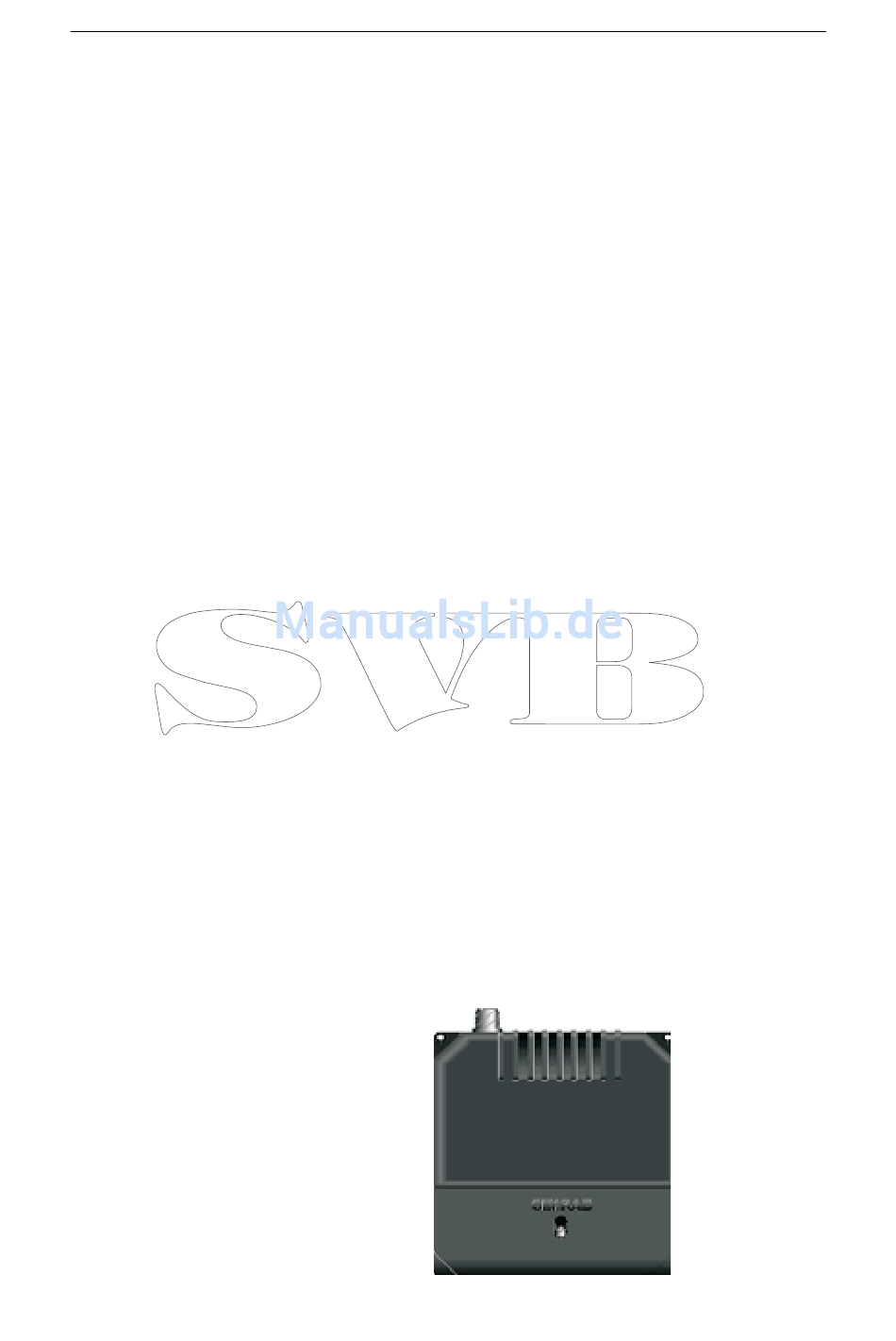

Abb. 12.1 - Installation der Sende-/Empfangseinheit
Einbau- und Bedienungsanleitung
97
