RS81/RS82 UKW Funkanlage
102

12.2.4 iDSC Output (Ausgabe)

Die RS81/82 UKW-Funkanlage wurde so konzipiert, dass sie in
andere Simrad Geräte integriert werden kann. So können, z. B.
DSC Rufinformationen auf einem Simrad Kartenplotter der
Serie xx33, xx42 und xx52 angezeigt werden.
Die iDSC Output Terminals des Kartenplotters and die mit
"iDSC" markierten Terminals anschließen (Abb. 12.7):

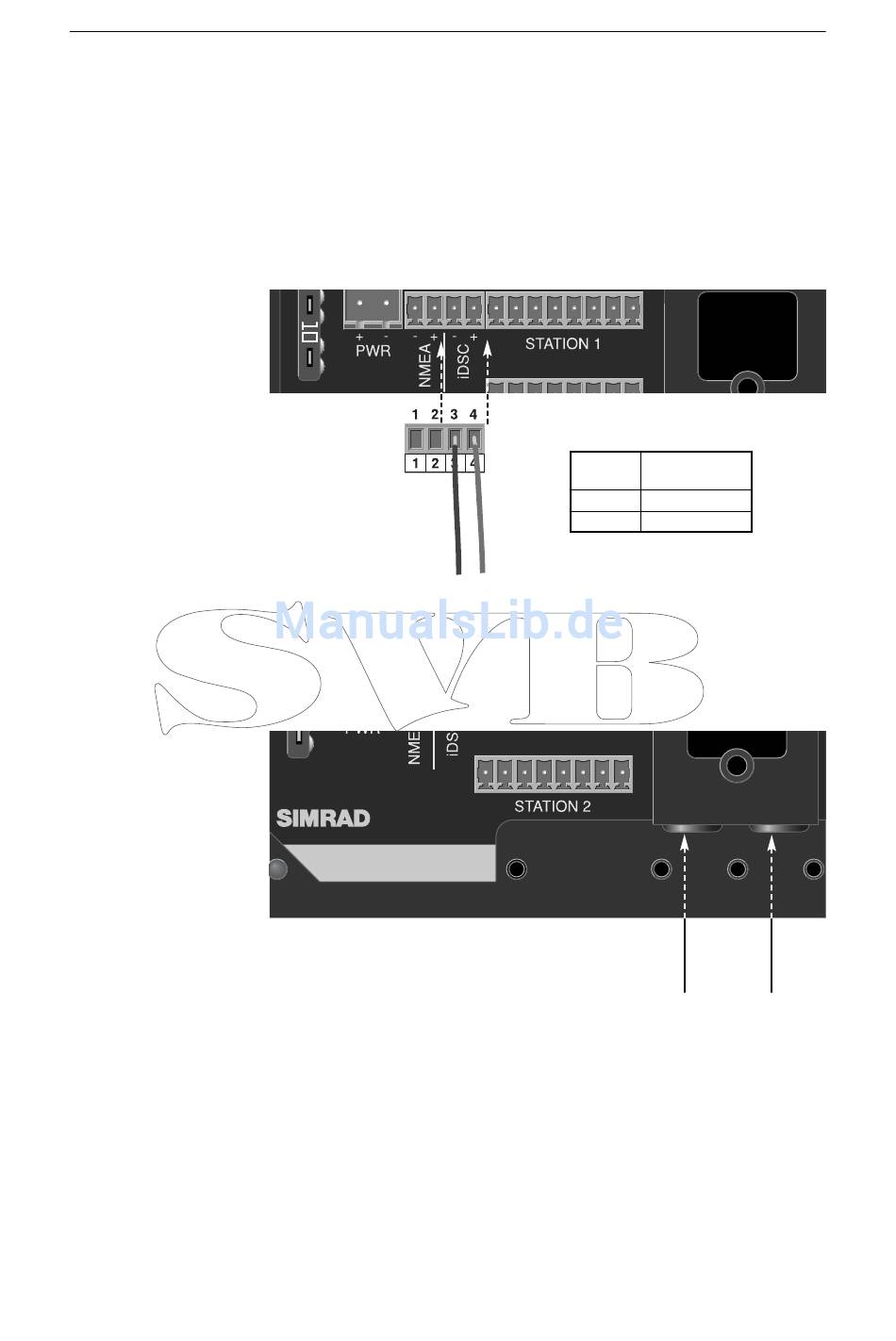

Abb. 12.7 - iDSC Output Anschlüsse
12.2.5 SimNet-Anschlüsse
Zwei SimNet-Anschlüsse befinden sich in der Mitte des
Anschlusspaneels (Abb. 12.8).
Abb. 12.8 - SimNet-Anschlüsse
Terminal Draht
Nummer Referenz
3 iDSC -
4 iDSC +
SimNet-
Anschlüsse
E04572:DE
