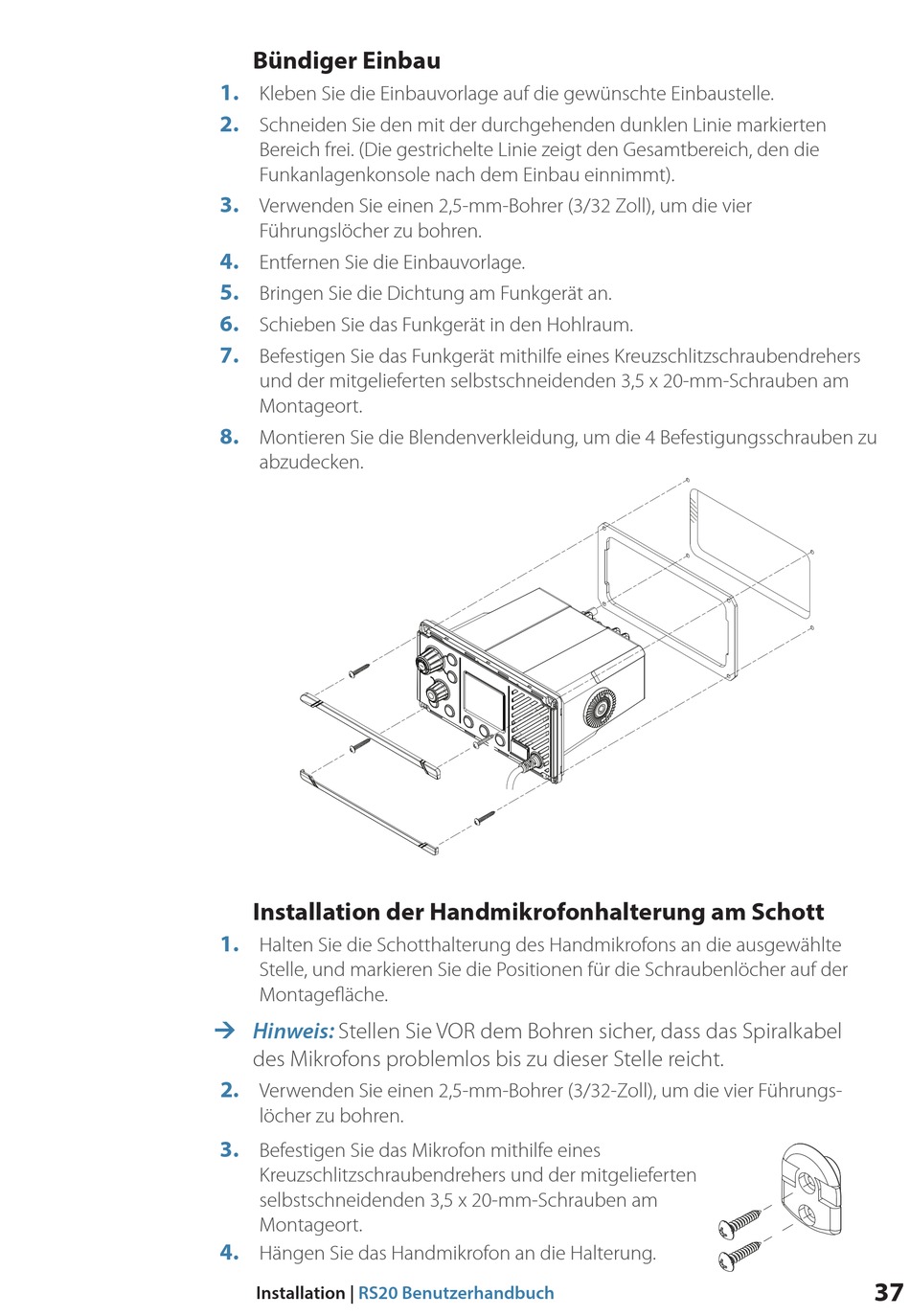

Bündiger Einbau
1.
Kleben Sie die Einbauvorlage auf die gewünschte Einbaustelle.
2.
Schneiden Sie den mit der durchgehenden dunklen Linie markierten
Bereich frei. (Die gestrichelte Linie zeigt den Gesamtbereich, den die
Funkanlagenkonsole nach dem Einbau einnimmt).
3.
Verwenden Sie einen 2,5-mm-Bohrer (3/32 Zoll), um die vier
Führungslöcher zu bohren.
4.
Entfernen Sie die Einbauvorlage.
5.
Bringen Sie die Dichtung am Funkgerät an.
6.
Schieben Sie das Funkgerät in den Hohlraum.
7.
Befestigen Sie das Funkgerät mithilfe eines Kreuzschlitzschraubendrehers
und der mitgelieferten selbstschneidenden 3,5 x 20-mm-Schrauben am
Montageort.
8.
Montieren Sie die Blendenverkleidung, um die 4 Befestigungsschrauben zu
abzudecken.
Installation der Handmikrofonhalterung am Schott
1.
Halten Sie die Schotthalterung des Handmikrofons an die ausgewählte
Stelle, und markieren Sie die Positionen für die Schraubenlöcher auf der
Montagefläche.
¼ Hinweis:
Stellen Sie VOR dem Bohren sicher, dass das Spiralkabel
des Mikrofons problemlos bis zu dieser Stelle reicht.
2.
Verwenden Sie einen 2,5-mm-Bohrer (3/32-Zoll), um die vier Führungs-
löcher zu bohren.
3.
Befestigen Sie das Mikrofon mithilfe eines
Kreuzschlitzschraubendrehers und der mitgelieferten
selbstschneidenden 3,5 x 20-mm-Schrauben am
Montageort.
4.
Hängen Sie das Handmikrofon an die Halterung.
