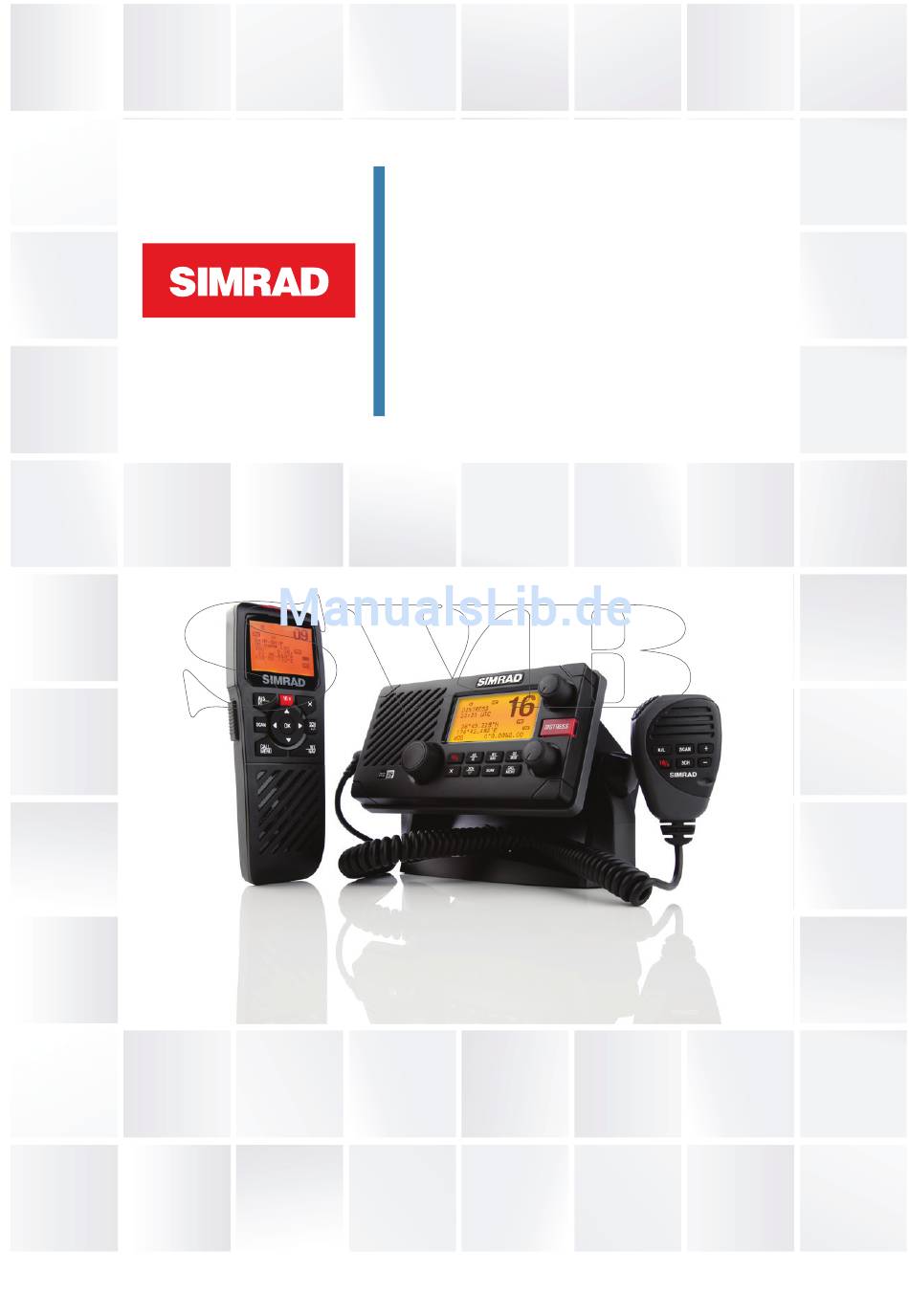

- Seite 1 RS35 VHF HS35 Mobilteil Installationsanleitung DEUTSCH simrad-yachting.com...
- Seite 2 übermittelt oder verbreitet werden. Jegliche nicht autorisierte kommerzielle Verbreitung dieses Handbuchs ist strengstens untersagt. Simrad Electronics erachtet es ggf. als notwendig, die Richtlinien, Bestimmungen oder speziellen Angebote des Unternehmens zu einem beliebigen Zeitpunkt zu ändern oder zu beenden. Wir behalten uns das Recht vor, diese Schritte ohne Ankündigung zu ergreifen.
-
Seite 3: Inhaltsverzeichnis
3.1 Anschluss der Funkanlage ......................12 3.2 Verkabelungsdiagramm – NMEA 2000 ..................15 3.3 Verkabelungsdiagramm – Externer Lautsprecher und Sprechanlagen- Lautsprecher ............................16 3.4 Verkabelungsdiagramm - NMEA 0183 ..................17 4 HS35 Installation Mobilteil ................18 5 Einrichtung der Funkanlage – Ihre Benutzer-MMSI ........20 Simrad - RS35 und HS35 Installationsanleitung... -
Seite 4: Wichtige Sicherheitsinformationen
KÖNNTEN. WICHTIG: Die DSC-Funktionen an der RS35-Anlage stehen erst nach Eingabe der MMSI zur Verfügung. Weitere Informationen finden Sie im Abschnitt DSC-Setup. Die in Ihrer Simrad-UKW-Anlage installierten Funkkanäle können je nach Land unterschiedlich sein, abhängig vom Modell sowie staatlichen Bestimmungen bzw. Bestimmungen nationaler Kommunikationsbehörden. - Seite 5 Telefonnummer. Sie wird von DSC-fähigen Transceivern für See- und Küstenfunk verwendet (DSC = Digital Select Calling). Je nach Standort benötigen Sie ggf. eine Funkanlagenlizenz für das Gerät RS35. Unter Umständen benötigen Sie außerdem eine Lizenz für die einzelnen Benutzer. Simrad empfiehlt Ihnen, die Anforderungen Ihrer nationalen Radiokommunika- tionsbehörden zu prüfen, bevor Sie die DSC-Funktionen verwenden.
-
Seite 6: Installationsvorbereitung
4 Muttern • Konformitätserklärung (sofern 2 Rändel-Einstellschrauben zutreffend) Hinweis: Eine UKW-Antenne wird von Simrad nicht bereitgestellt. Wenden Sie sich bei Fragen an Ihren Simrad-Händler. 1.2 Zur Installation benötigte Werkzeuge Folgende Werkzeuge werden benötigt: • Bohrmaschine (oder Handbohrer) und Bohreinsätze • Philips-Schraubendreher • Schraubenschlüssel... -
Seite 7: Ukw-Installation
• Montage der Aufbau- oder Unterdeckenhalterung. Die versetz- und einstellbare Halterung wird an einer geeigneten Stelle montiert, und die Funkanlage wird dann darin eingesetzt. Die Funkanlage kann zur Aufbewahrung entfernt, und der Ablesewinkel kann eingestellt werden. Simrad - RS35 und HS35 Installationsanleitung... -
Seite 8: Anbringung Der Halterung
Schieben Sie die beiden Rändel-Einstellschrauben durch die Löcher, und ziehen Sie sie so fest, dass die Funkanlage im gewünschten Ablesewinkel fixiert ist. Sie können den Ablesewinkel jederzeit einstellen. Der Ablesewinkel kann in einem Bereich von 20° geneigt werden. Installieren Sie anschließend die Mikrofon-Wandaufhängung. Simrad - RS35 und HS35 Installationsanleitung... -
Seite 9: Versenkter Einbau
Befestigen Sie die Funkanlage von der Rückseite des Schotts aus mit den beiden M5 x 32-Schrauben, den Unterlegscheiben und den Muttern fest an der Montagefläche. (Die Schrauben dürfen auf der Vorderseite der Funkanlage nicht sichtbar sein.) Installieren Sie anschließend die Mikrofon-Wandaufhängung. Simrad - RS35 und HS35 Installationsanleitung... -
Seite 10: Rs35-Abmessungen
2.4 RS35-Abmessungen Simrad - RS35 und HS35 Installationsanleitung... -
Seite 11: Wandhalterung Für Handmikrofon
• aus Metall, verwenden Sie die beiden Flügelschrauben, die beiden Federscheiben und die beiden Muttern, um die Handmikrofon-Wandaufhängung an der Montagefläche zu befestigen. Befestigen Sie das Handmikrofon an der hierfür vorgesehenen Wandaufhängung. Schließen Sie anschließend die Funkanlage an. 0.96" (24.5 mm) Simrad - RS35 und HS35 Installationsanleitung... -
Seite 12: Elektrische Installation Von Ukw
Montieren Sie die UKW-Antenne immer so hoch wie möglich, mindestens jedoch 96 cm oberhalb der Basisstation. 2 NMEA 2000-Anschluss (N2K-Anschluss) Die Funkanlage kann über den NMEA 2000-Netzwerkadapter mithilfe eines dafür vor- gesehenen N2K-Kabels (nicht im Lieferumfang inbegriffen) hinten an der Anlage an ein NMEA 2000-Netzwerk angeschlossen werden. Simrad - RS35 und HS35 Installationsanleitung... - Seite 13 RS232 OUT (+) 38,5 Kbit/s Nicht ver- Grau RS232 IN wendet Hinweis: Der GPS-Anschluss an der Funkanlage verfügt über eine Schutzhülle. Stellen Sie bitte sicher, dass diese Schutzhülle verwendet wird, wenn der Anschluss nicht in Betrieb ist. Simrad - RS35 und HS35 Installationsanleitung...
-
Seite 14: Funktion
8 Erdung Der Batteriepol des Schiffs muss mit der Erdung des Boots übereinstimmen. (Optional) Sie können die Basisstation an die Erdung des Boots anschließen. Verwenden Sie für diesen Anschluss die mitgelieferte Erdungs-Schraube und Erdungs-Unterlegscheibe. Simrad - RS35 und HS35 Installationsanleitung... -
Seite 15: Verkabelungsdiagramm - Nmea 2000
3.2 Verkabelungsdiagramm – NMEA 2000 Multifunction Display SIMRAD STBY AUTO VHF Antenna MARK GOTO MENU PAGES NSS 7 GPS Antenna Fuse 5A Switch 12 VDC Power 12 VDC only T-Connectors NMEA 2000 Network Link8 VHF Simrad - RS35 und HS35 Installationsanleitung... -
Seite 16: Verkabelungsdiagramm - Externer Lautsprecher Und Sprechanlagen-Lautsprecher
3.3 Verkabelungsdiagramm – Externer Lautsprecher und Sprechanlagen-Lautsprecher UKW-Antenne VHF Antenna Externer Laut- Sprechanlagen- sprecher Lautsprecher Link8 VHF Shield White Simrad - RS35 und HS35 Installationsanleitung... -
Seite 17: Verkabelungsdiagramm - Nmea 0183
3.4 Verkabelungsdiagramm - NMEA 0183 GPS Plotter RS35 VHF Fuse Switch Black 12 VDC Power 12 VDC only Simrad - RS35 und HS35 Installationsanleitung... -
Seite 18: Hs35 Installation Mobilteil
Positionen für die drei Schraubenlöcher und die Kabelöffnung mit einem weichen Bleistift auf der Montagefläche. Bohren Sie an den entsprechenden Positionen die drei Schraubenlöcher (0 4,0 mm) und die Kabelöffnung (0 3,5 mm). Bohren Sie ganz durch die Montagefläche. Simrad - RS35 und HS35 Installationsanleitung... - Seite 19 Montagefläche nicht erreicht werden kann, um die Muttern zu befestigen, verwenden Sie alternativ die Schneidschrauben statt der Flügelschrauben. Schließen Sie das DC-Kabel über einen 1-A-Sicherungskasten an eine DC-Stromquelle mit 12 V an. Rotes Kabel an Pluspol der Batterie; schwarzes Kabel an Minuspol der Batterie. Simrad - RS35 und HS35 Installationsanleitung...
-
Seite 20: Einrichtung Der Funkanlage - Ihre Benutzer-Mmsi
Ihre Funkanlage eingegeben haben. Sie müssen Ihre Benutzer-MMSI eingeben, bevor die DSC-Funktionen dieser Funkanlage in Betrieb genommen werden können. Ausführliche Informationen finden Sie im Abschnitt zur Einrichtung im RS35-Benutzer- handbuch. VORSICHT Unter extremen Betriebsbedingungen kann die Temperatur des hinteren Kühlkörpers an dieser Funkanlage die normalen Oberflächentempera-... - Seite 22 1177...
