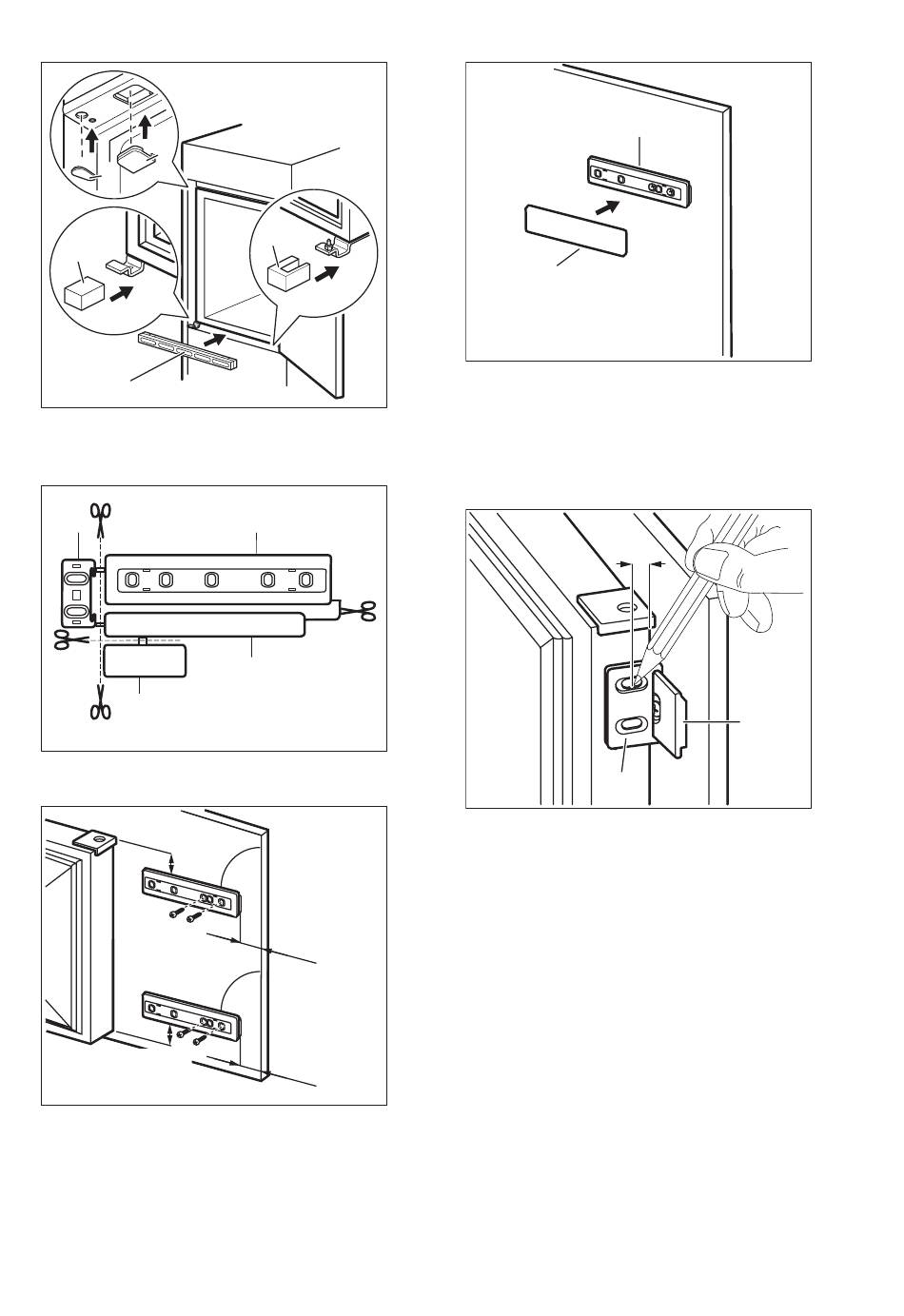

12. Installer ventilasjonsristen (B).
13. Fest dekselet (E) over hengselet.
14. Skru av delen (Ha), (Hb), (Hc) og (Hd).
Hb
Hd
15. Installer delen (Ha) på innsiden av
kjøkkenskapet.
ca. 50 mm
ca. 50 mm
16. Skyv delen (Hc) inn på delen (Ha).
E
Ha
Hc
90°
21 mm
90°
21 mm
Ha
Hc
17. Åpne produktets dør og møbeldøren til
90°-vinkel.
18. Plasser den lille firkanten (Hb) i skinnen
(Ha).
19. Legg produktets dør mot skapdøren og
marker hullene.
8 mm
Hb
20. Fjern de små firkantene og bor huller
med bor på ø 2 mm ca. 8 mm fra den
ytre kanten på døren.
21. Plasser den lille firkanten på skinnen
igjen og fest den med medfølgende
skruer.
22. Plasser møbeldøren til kjøkkenskapet
og døren til produktet parallelt ved å
justere delen (Hb).
