16

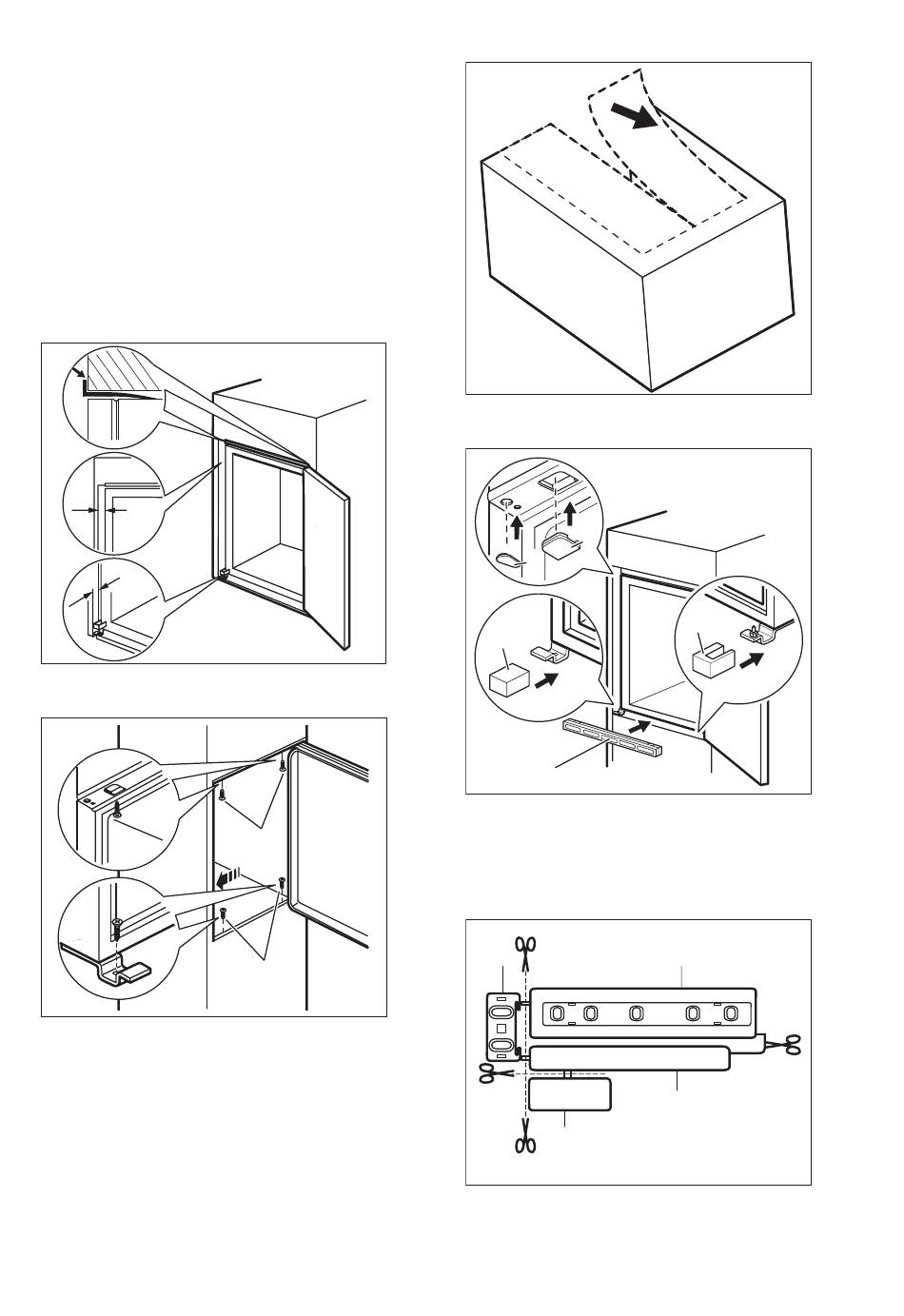

Assurez-vous que la distance entre
l'appareil et le bord avant du meuble est
de 44 mm.
Le cache de la charnière inférieure
(dans le sachet d'accessoires) vous
permet de vérifier que la distance entre
l'appareil et le meuble de cuisine est
correcte.
Assurez-vous que l'écart entre l'appareil
et le meuble est de 4 mm.
8. Ouvrez le hublot. Mettez en place le
cache de la charnière inférieure.
4mm
44mm
9. Fixez l'appareil au meuble
d'encastrement à l'aide de 4 vis.
10. Retirez la pièce correcte du cache-
charnière (E). Assurez-vous que vous
retirez bien la pièce DX s'il s'agit de la
charnière droite, SX s'il s'agit de l'autre
charnière.
I
I
11. Fixez les protections (C, D) sur les
ergots et dans les trous des charnières.
C
D
E
B
12. Mettez en place la grille d'aération (B).
13. Fixez les cache-charnières (E) sur la
charnière.
14. Détachez les pièces (Ha), (Hb), (Hc) et
(Hd).
Hb
Hd
15. Installez la pièce (Ha) sur la face
intérieure du meuble de cuisine.
E
Ha
Hc
