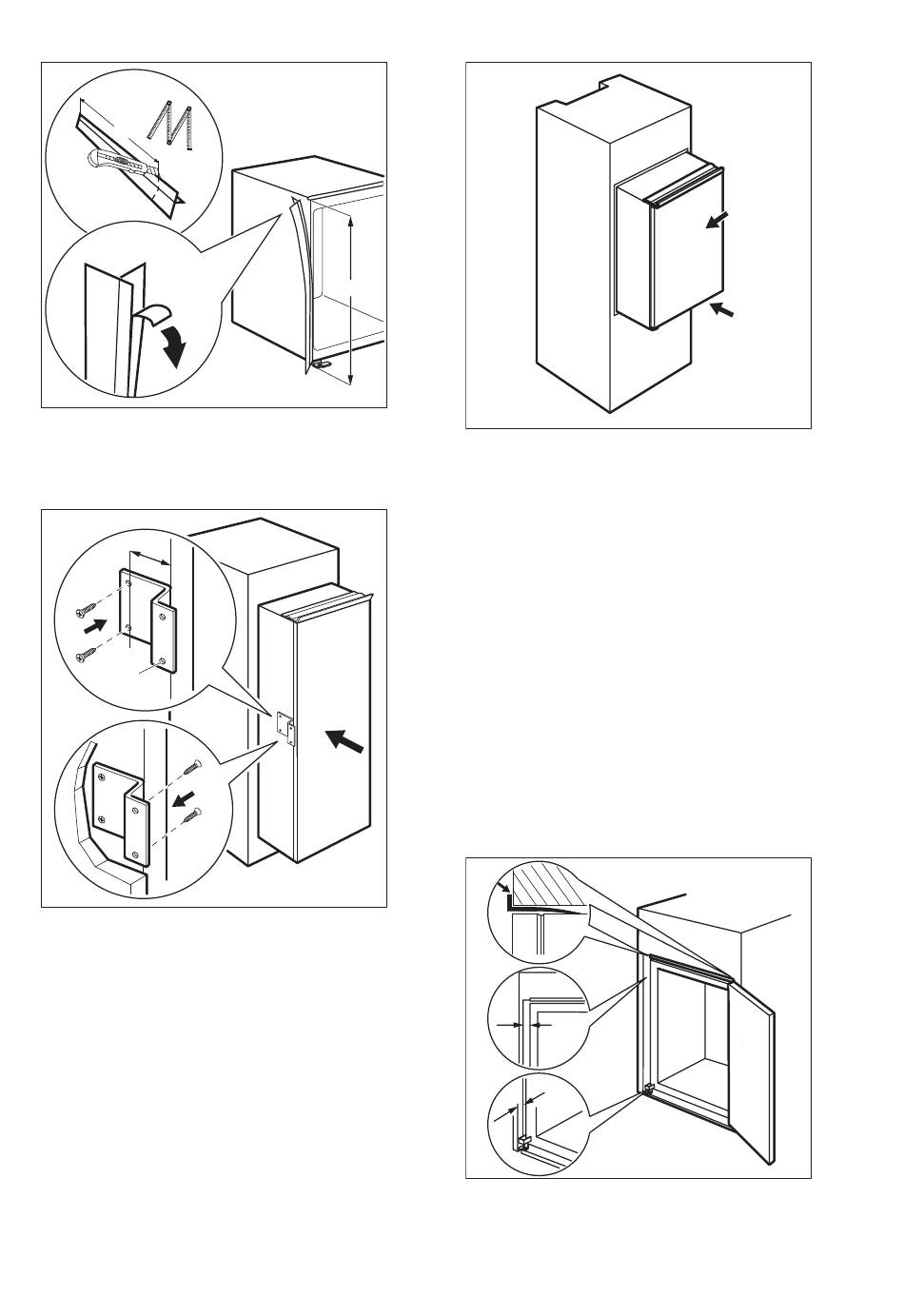

2. Forare con una punta da trapano di Ø
2,5 mm (profondità max 10 mm).
3. Fissare la squadretta
sull'apparecchiatura.
13 mm
1
Ø 2.5 mm
3
4. Installare l'apparecchiatura nella nicchia.
5. Spingere l'apparecchiatura seguendo il
senso delle frecce (1) finché la
mascherina superiore si arresta contro il
mobile della cucina.
x
6. Spingere l'apparecchiatura nel senso
delle frecce (2) contro il mobile sul lato
opposto della cerniera.
7. Posizionare correttamente
l'apparecchiatura nella nicchia.
Assicurarsi che la distanza tra
l'apparecchiatura e il bordo anteriore
dell'armadio sia di 44 mm.
Il copricerniera inferiore (incluso nel
sacchetto degli accessori) permette di
controllare che la distanza fra
l'apparecchiatura e il mobile della
cucina sia corretta.
2
Accertarsi che lo spazio fra
l'apparecchiatura e il mobile sia di 4
mm.
8. Aprire la porta. Applicare il copricerniera
inferiore.
9. Fissare l'apparecchiatura nella nicchia
con 4 viti.
4mm
44mm
2
1
