Smeg S3C172FP Benutzerinformation Seite 35

C
D
E
B

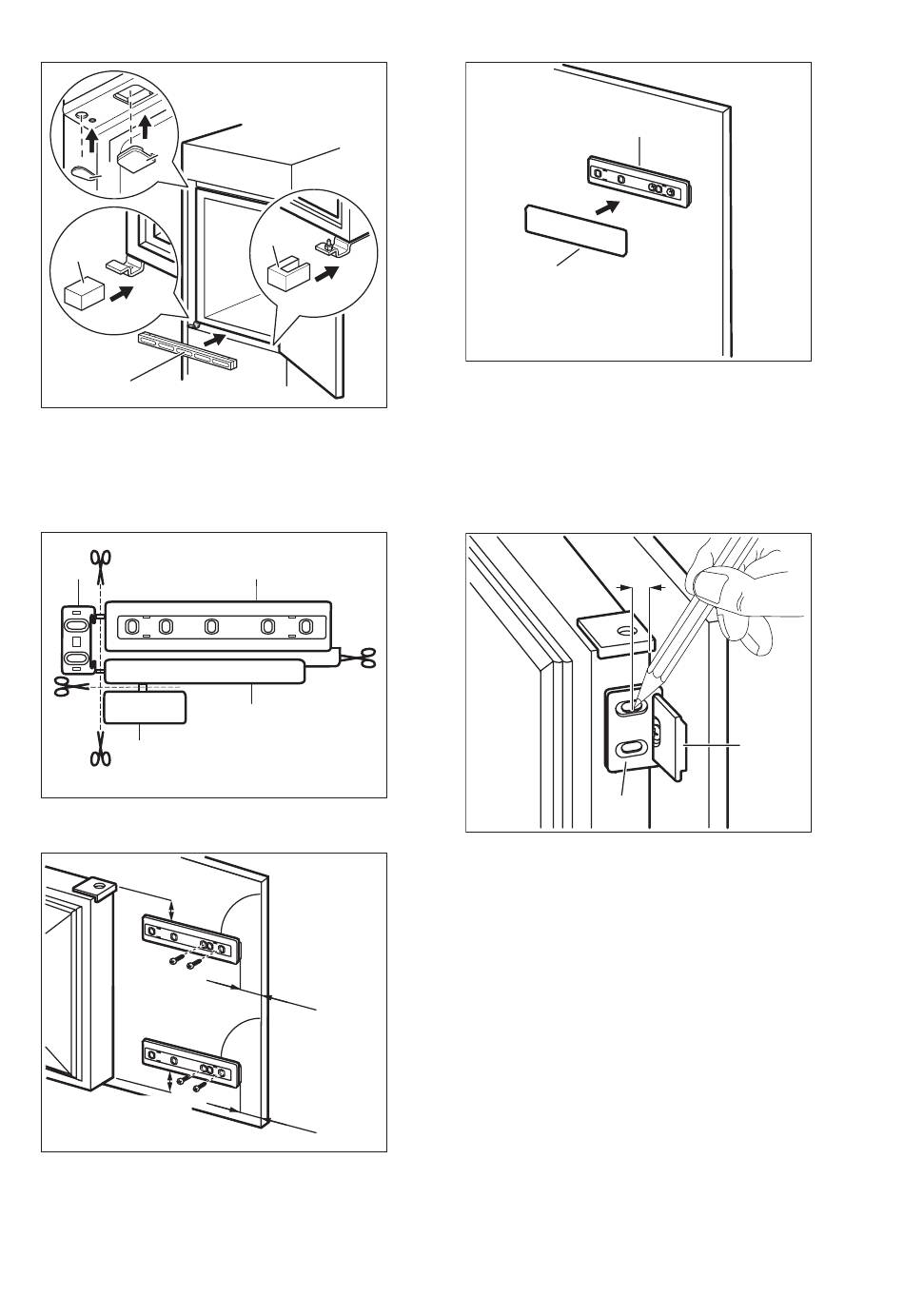

12. Bauen Sie das Belüftungsgitter (B) ein.
13. Stecken Sie die Scharnierabdeckungen
(E) auf das Scharnier auf.
14. Trennen Sie die Teile (Ha), (Hb), (Hc)
und (Hd) ab.
Hb
Hd
15. Montieren Sie das Teil (Ha) an der
Innenseite der Tür des Küchenmöbels.
ca. 50 mm
ca. 50 mm
16. Drücken Sie das Teil (Hc) auf das Teil
(Ha).
E
Ha
Hc
90°
21 mm
90°
21 mm
Ha
Hc
17. Öffnen Sie die Gerätetür und die
Möbeltüre in einem Winkel von 90°.
18. Setzen Sie das Führungsstück (Hb) in
die Führungsschiene (Ha) ein.
19. Halten Sie die Gerätetür an die Tür des
Küchenmöbels und markieren Sie die
Bohrungen.
8 mm
Hb
20. Nehmen Sie das Führungsstück ab und
bohren Sie im Abstand von 8 mm vom
äußeren Rand der Tür Löcher mit einem
Durchmesser von 2 mm.
21. Setzen Sie das Führungsstück erneut
auf die Führungsschiene und schrauben
Sie es mit den mitgelieferten Schrauben
fest.
22. Richten Sie die Tür des Einbaumöbels
und die Gerätetür mit dem
Führungsstück (Hb) aus.
35
