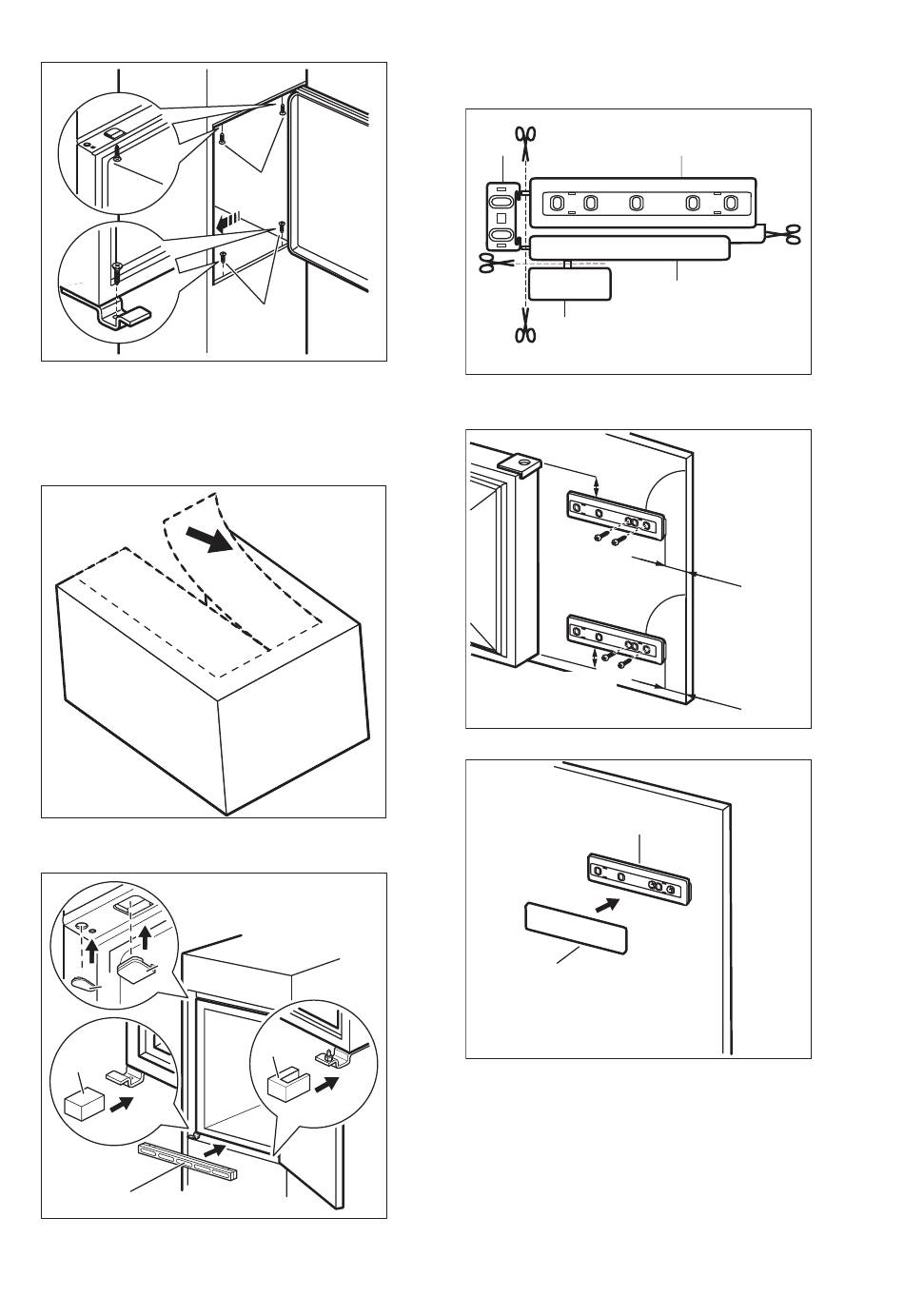

10. Rimuovere la parte appropriata del
copricerniera (E). Accertarsi di
rimuovere la parte DESTRA per la
cerniera di destra, o la parte SINISTRA
per quella di sinistra.
11. Applicare i cappucci (C, D) ai coprigiunti
e ai fori delle cerniere.
C
D
E
B
12. Installare la griglia di sfiato (B).
I
I
E
13. Applicare i copricerniera (E).
14. Staccare le parti (Ha), (Hb), (Hc) e (Hd).
Hb
Hd
15. Installare la parte (Ha) sul lato interno
della porta del mobile da cucina.
ca. 50 mm
ca. 50 mm
16. Spingere la parte (Hc) sulla parte (Ha).
Ha
Hc
17. Aprire la porta dell'apparecchiatura e
l'anta del mobile da cucina con
un'angolazione di 90°.
18. Inserire il quadratino (Hb) nella guida
(Ha).
19. Unire la porta dell'apparecchiatura
all'anta del mobile e marcare i fori.
Ha
Hc
90°
21 mm
90°
21 mm
