F
8. SUPPORT DE
MONTAGE EN
TERRASSE
Pour éviter d'endommager
la couverture, il est recom-
mandé d'utiliser un film
protecteur (tapis de protec-
tion) comme base pour le
support. Poser cette protection avant de
commencer le montage.
1. Poser les profilés de base (04) sur la
zone de montage, la rainure large orien-
tée vers le haut.
Ecart de profilé de base (a) :
- Montage vertical = 1 717 mm
- Montage horizontal = 817 mm
Les diagonales entre les profilés de base
doivent être de dimensions identiques :
D1 = D2
2. Déplier une équerre de montage pré-
montée et poser le profilé en L long sur
les profilés de base de manière à ce que
le profilé en T soit orienté vers l'arrière.
Ecartement
b :
voir
7.1 Dimensions et écarts de fixation,
page 25.
8. FLACHDACHSTÄN-
DER-MONTAGE
4
Um eine Beschädigung der
Dachhaut zu verhindern,
wird die Verwendung von
Dachhautschutzfolie (Bau-
tenschutzmatten) als Un-
terlage
für
empfohlen. Dieser Schutz ist vor Monta-
gebeginn auszulegen.
1. Die Basisprofile (04) mit der breiten
Nut nach oben auf die Montagefläche le-
gen.
Basisprofilabstand (a) bei:
- senkrechter Montage = 1717 mm
- waagerechter Montage = 817 mm
Die Diagonalmaße zwischen den Ba-
sis-Profilen müssen gleich sein:
2. Einen vormontierten FD-Montagewin-
kel aufklappen und das lange L-Profil auf
die Basisprofile legen, so dass das
T-Profil nach hinten zeigt.
chapitre
Abstandsmaß
7.1 Abmessungen
gungsbstände, Seite 25.
D
3-C
>
4
898 N4 6
den
Flachdachständer
D1 = D2
b:
siehe
Kapitel
und
Befesti-
26
GB
8. PANEL SUPPORT-
ING INSTALLATION
In order to prevent damage
to the roof covering, the
use of a protective sheet or
mat underneath the sup-
porting frame is recom-
mended. The protective sheet should be
laid out before starting the installation
work.

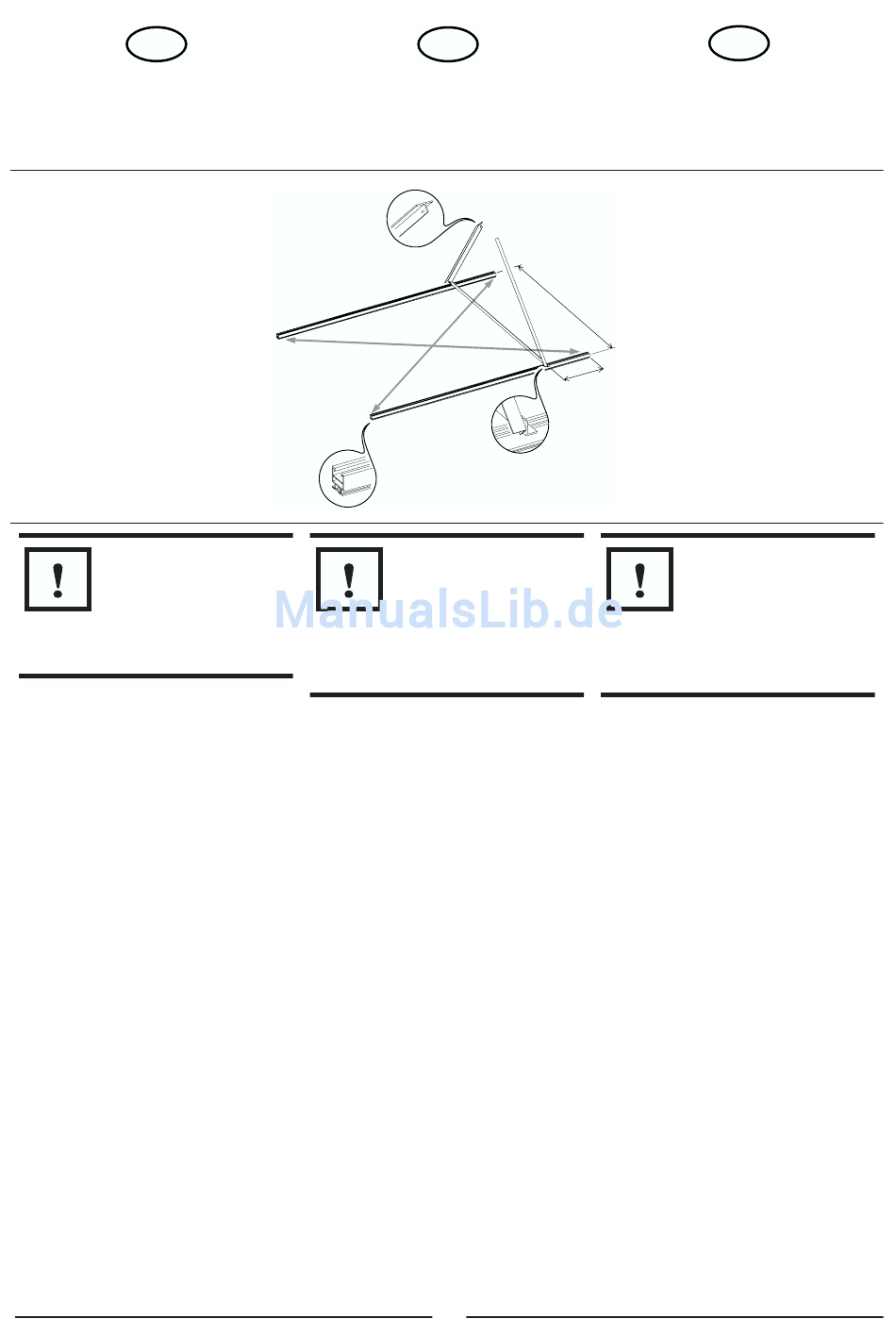

1. Lay the mounting rails (04) with the
wide slot at the top on the surface where
the frame is to be erected.
Mounting frame spacing (a):
- vertical panels = 1,717 mm
- horizontal panels = 817 mm
The diagonals between the mounting
rails must be equal, i.e.
D1 = D2
2. Unfold a pre-assembled flat-roof
mounting bracket and lay the L-section
brace across the mounting rails so that
the T-section brace is facing to the rear.
Distance b: see chapter 7.1 Dimensions
and fixing spacings, page 25.
