Menü Mikroskopsystem - Zeiss Axiocam 208 color Handbuch

6 OSD-Bildschirmmenü | 6.3 Menü Einstellungen
Nr.
5
6
7
8
9
6.3.2 Menü Mikroskopsystem
Das Menü Mikroskopsystem erlaubt, einige Parameter des Mikroskops anzupassen, um die Bild-
aufnahme zu vereinfachen. Beispielsweise ist es möglich, die Angaben zum Mikroskop zu aktuali-
sieren, wenn ein neues Teil installiert wird. Bei Bedarf führt der Konfigurationsassistent durch alle
Schritte der Einrichtung.
1
2
3
4
5

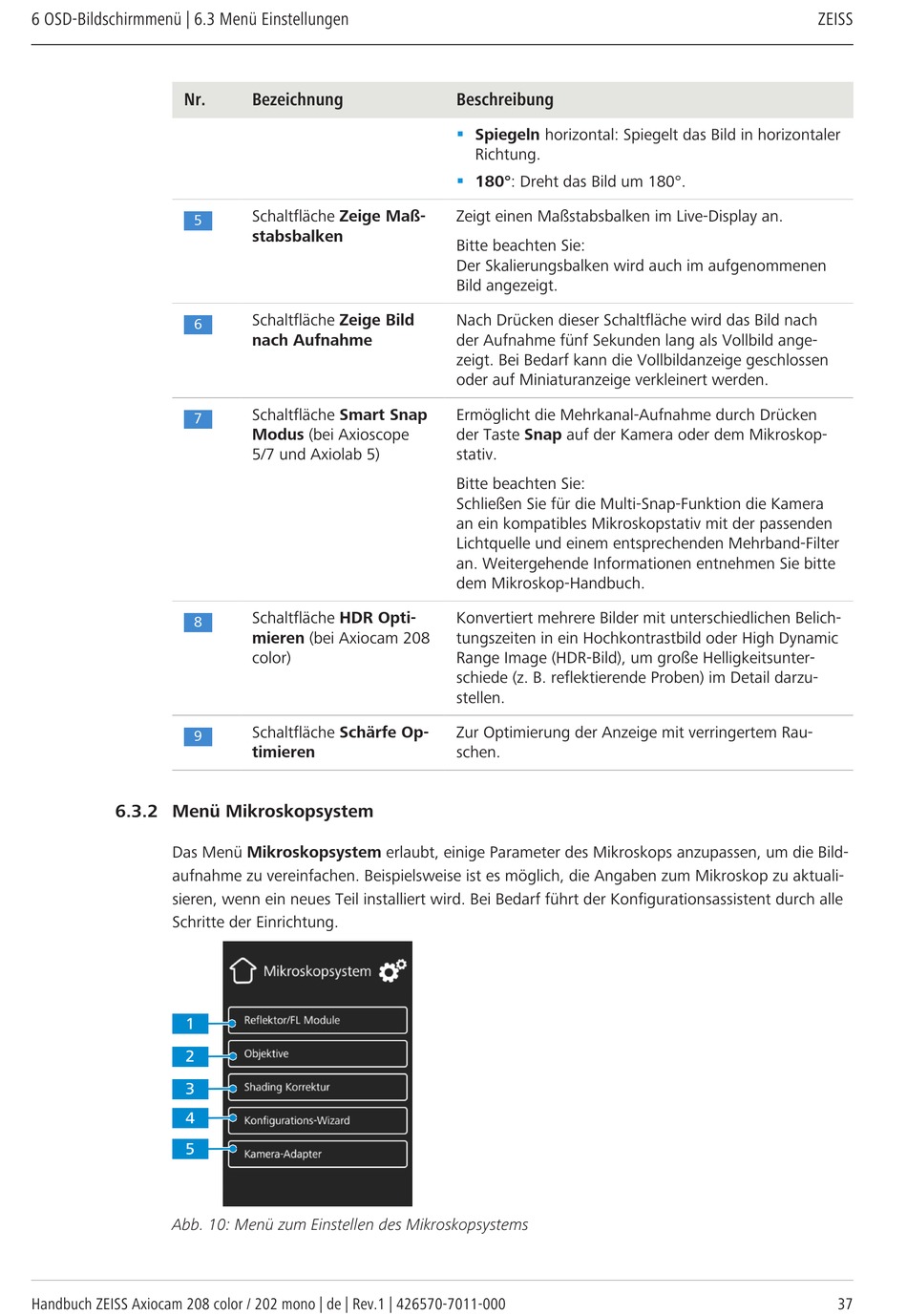

Abb. 10: Menü zum Einstellen des Mikroskopsystems
Handbuch ZEISS Axiocam 208 color / 202 mono | de | Rev.1 | 426570-7011-000
Bezeichnung
Schaltfläche Zeige Maß-
stabsbalken
Schaltfläche Zeige Bild
nach Aufnahme
Schaltfläche Smart Snap
Modus (bei Axioscope
5/7 und Axiolab 5)
Schaltfläche HDR Opti-
mieren (bei Axiocam 208
color)
Schaltfläche Schärfe Op-
timieren
Beschreibung
§
Spiegeln horizontal: Spiegelt das Bild in horizontaler
Richtung.
§
180°: Dreht das Bild um 180°.
Zeigt einen Maßstabsbalken im Live-Display an.
Bitte beachten Sie:
Der Skalierungsbalken wird auch im aufgenommenen
Bild angezeigt.
Nach Drücken dieser Schaltfläche wird das Bild nach
der Aufnahme fünf Sekunden lang als Vollbild ange-
zeigt. Bei Bedarf kann die Vollbildanzeige geschlossen
oder auf Miniaturanzeige verkleinert werden.
Ermöglicht die Mehrkanal-Aufnahme durch Drücken
der Taste Snap auf der Kamera oder dem Mikroskop-
stativ.
Bitte beachten Sie:
Schließen Sie für die Multi-Snap-Funktion die Kamera
an ein kompatibles Mikroskopstativ mit der passenden
Lichtquelle und einem entsprechenden Mehrband-Filter
an. Weitergehende Informationen entnehmen Sie bitte
dem Mikroskop-Handbuch.
Konvertiert mehrere Bilder mit unterschiedlichen Belich-
tungszeiten in ein Hochkontrastbild oder High Dynamic
Range Image (HDR-Bild), um große Helligkeitsunter-
schiede (z. B. reflektierende Proben) im Detail darzu-
stellen.
Zur Optimierung der Anzeige mit verringertem Rau-
schen.
ZEISS
37
