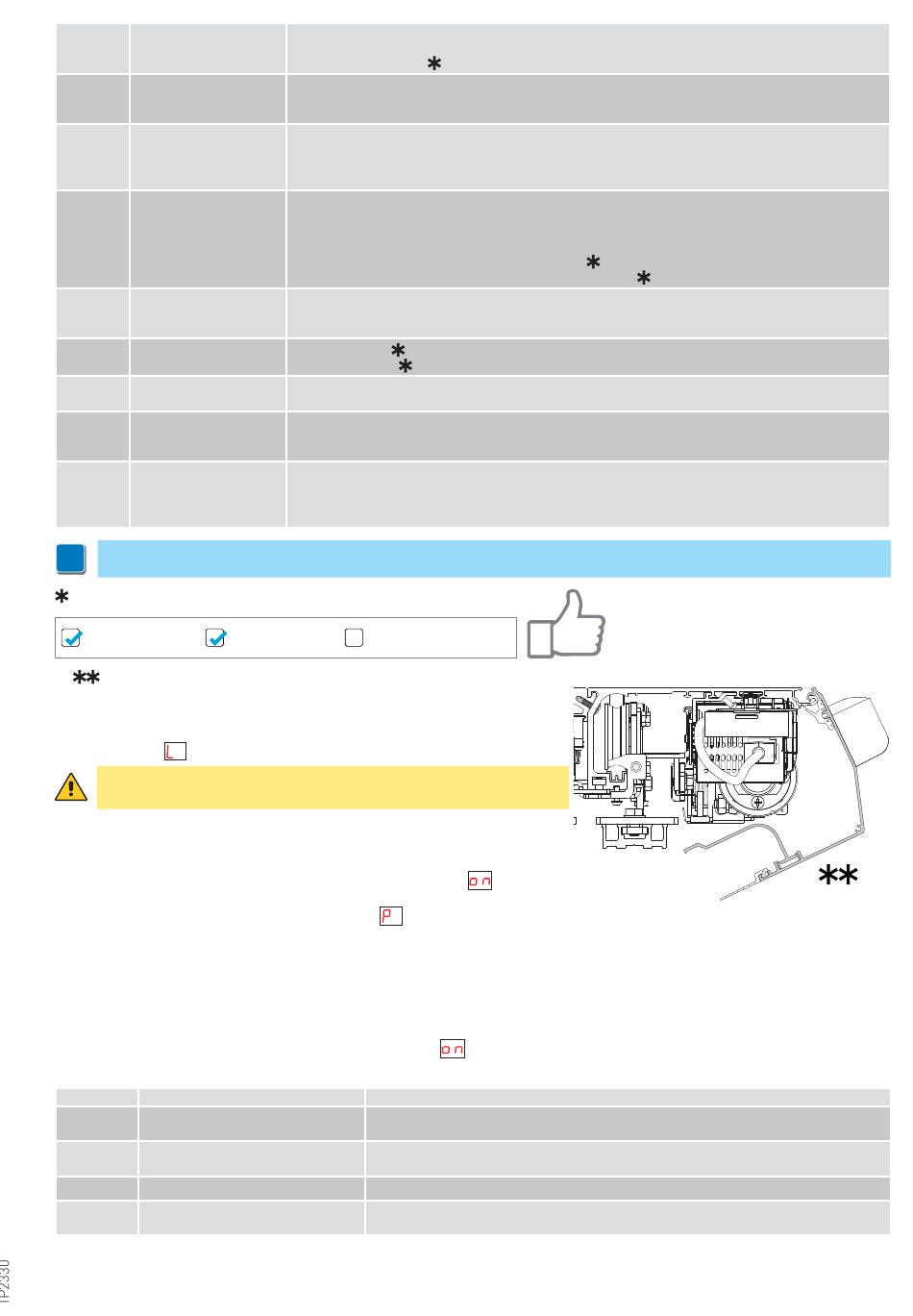

entrematic Ditec DAS200 Schnellreferenzhandbuch Seite 9

06
Libération du verrouillage
Surveillance d'impulsion
09
de présence
12
Sens d'ouverture
Surveillance d'impulsion
16
(mouvement) intérieure
Surveillance de l'impul-
29
sion de présence latérale
67
Type de porte
Configuration du verrou,
98
borne 16-17 DAS902MP
Sélectionner la fonction,
99
borne 6 - DAS902MP
Serrure du sélecteur de
mode opératoire (pour
B1
COM501ES/ER,
COM502ES)
i
REMARQUE: Le paramètre 10 (Surveillance du groupe de secours) sur le DAS200RG est réglé sur 02= surveillance redondante.
Si le Configuration Tool CT est utilisé, désactivez "Apprentissage verrouillé":
Accès MMI écriture
5. Laisser entrouvert le capot, s'il existe des capteurs de sécurité, vérifiez qu'ils
sont en mode veille et qu'aucune personne ou aucun objet ne bouge dans la zone de
détection des capteurs.
6. Ouvrez le capote juste assez pour appuyer sur le bouton LEARN pendant 2 secondes,
l'écran clignote .
Pour permettre l'acquisition correcte de la course et du poids des vantaux de por-
te, la phase d'acquisition doit être effectuée avec les vantaux de porte installés.
7. Libérez la zone d'action des capteurs afin qu'ils soient détectés et surveillés pendant le
cycle d'apprentissage.
8. L'automatisme effectue les opérations d'ouverture et de fermeture.
A la fin du cycle d'apprentissage, la porte reste fermée et l'écran affiche
Si certains paramètres n'ont pas été automatiquement configurés pendant le cycle d'ap-
prentissage, la porte s'ouvre. L'affichage indique d'abord
pas été acquis automatiquement, par exemple si la porte est à 2 vantaux ou à 1 vantail (paramètre 67).
1. Appuyez sur le bouton SELECT pour commencer à modifier les paramètres.
2. Appuyez à nouveau sur SELECT pour afficher la valeur du paramètre en mode clignotant.
3. Sélectionnez la valeur correcte à l'aide des boutons HAUT et BAS.
4. Appuyez sur SELECT pour con fi rmer et programmer la valeur sélectionnée.
5. Continuez à con fi gurer les autres paramètres non acquis
6. Premere LEARN/EXIT per più di 2 secondi e il display visualizza
Si nécessaire, vous pouvez régler les paramètres principaux suivants:
Paramètres Nom du paramètre
00
Grande vitesse ouverture (cm/s)
02
Grande vitesse fermeture (cm/s)
03
Temporisation (00÷60s)
Position d'ouverture partielle (00-
11
99%)
00= Off
01= On
Sur DAS200RF réglé 01
00= Aucun (réglage d'usine)
01= Capteur de présence 1 (configurer si un capteur de présence avec surveillance est installé)
02= Capteur de présence 1 et 2 (configurer si deux capteurs de présence avec surveillance sont installés)
00= Ouverture à droite pour automatismes à un vantail.
01= Ouverture à gauche pour automatismes à un vantail et pour automatismes à deux vantaux (réglage d'usine)
REMARQUE: sur DAS200RG ce paramètre ne peut pas être sélectionné, le sens d'ouverture est défini
avec la position du support de fixation de la courroie.
Selon EN16005 ou DIN18650, la surveillance d'impulsion intérieure = Marche est obligatoire dans les
issues de secours.
00= Désactive la surveillance
01= Active la surveillance
REMARQUE: sur DAS200RF doit être sélectionné 01 .
REMARQUE: sur DAS200RG, cet paramètres est réglé sur 01 .
00= Aucun (réglage d'usine)
01= Capteur de présence 1 (configurer si un capteur de présence avec surveillance est installé)
02= Capteur de présence 1 et 2 (configurer si deux capteurs de présence avec surveillance sont installés)
00= Porte simple
01= Vantail double
Réglez UNIQUEMENT si le verrou bistable DAS802LOKB est installé.
11= verrou bistable
00= Off
01= Désactivation durable
02= Activer le sélecteur de mode avec une clé (seulement COM500ER)
00= Aucun code d'accès (Non autorisé dans les issues de secours)
01= Maintien pendant deux secondes (Non autorisé dans les issues de secours)
02= Code (utilisation possible avec COM501ES et COM502ES)
03= Clé (utilizer avec COM501ER)
Accès MMI lecture Apprentissage verrouillé
, puis le paramètre qui n'a
DAS200 (10÷70, 10= 10cm/s; 70= 65cm/s)
DAS200HD/RF/RG (10÷70 cm/s)
DAS200 (10÷70, 10= 10cm/s; 70= 65cm/s )
DAS200HD/RF/RG (10÷70cm/s)
.
.
, dopo 2 secondi la porta si chiude ed è pronta per il funzionamento.
Description
9
