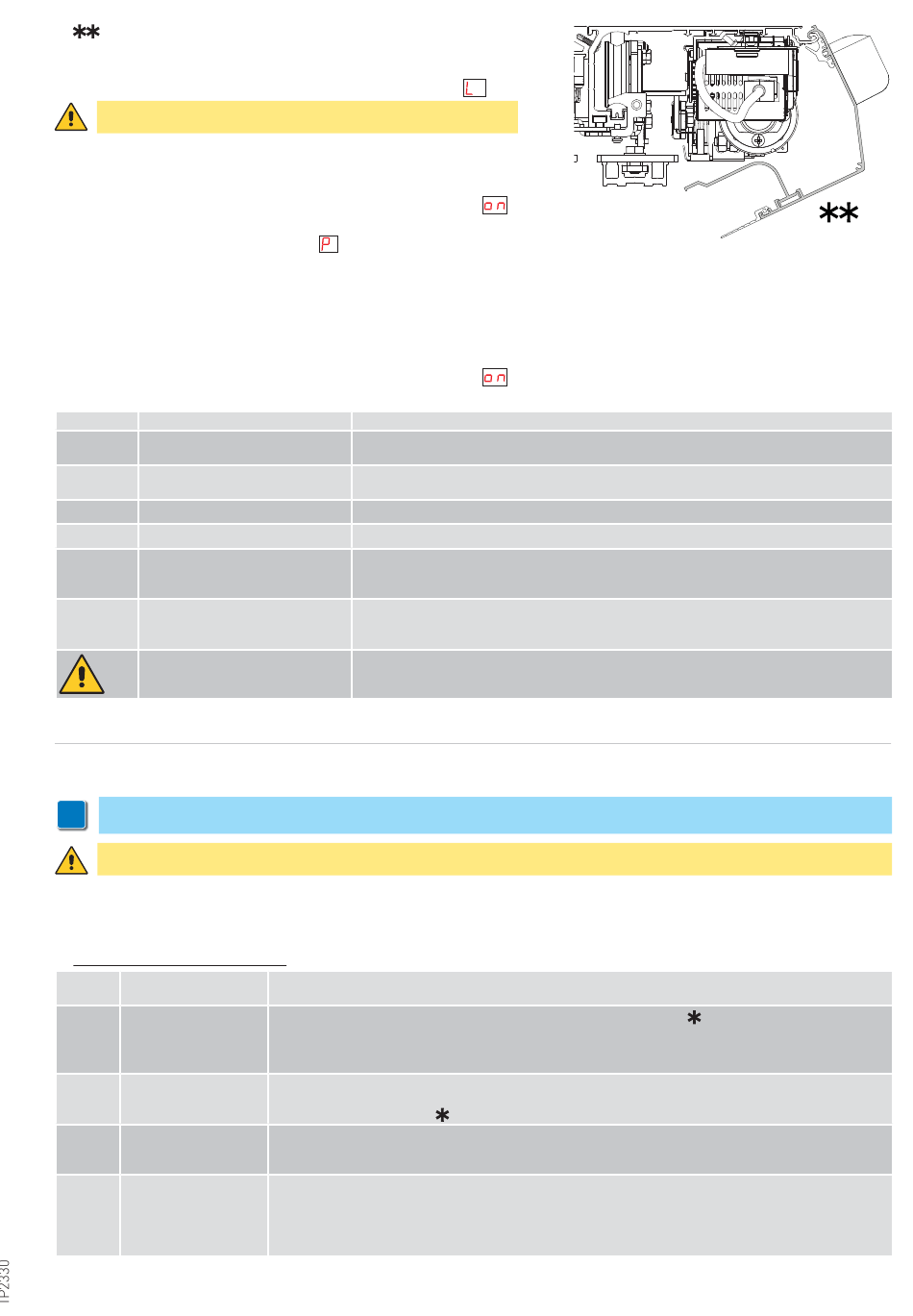

entrematic Ditec DAS200 Schnellreferenzhandbuch Seite 11

5. Die Antriebshaube schließen (jedoch nicht verschrauben) und, falls Anwesenheits-
sensoren vorhanden sind, sicherstellen dass diese im Standby Modus sind und sich
keine Personen/Gegenstände im Erfassungsbereich befinden.
6. Halten die Taste LEARN für 2 Sekunden drücken. Das Display blinkt
Um bei der Lernfahrt das Flügelgewicht und den Fahrweg erfassen zu
können, müssen die Türflügel bereits eingebaut sein.
7. Prüfen Sie nochmals ob sich keine Personen / Gegenstände im Erfassungsbereich der
Anwesenheitssensoren befinden.
8. Der Antrieb führt Öffnungs- und Schließbewegungen durch.
Am Ende des Lernzyklus bleibt die Türe geschlossen und das Display zeigt
Wenn einige Parameter während des Lernzyklus nicht automatisch konfiguriert werden
konnten, öffnet sich das Tor. Das Display zeigt
automatisch erfasst werden konnte, z.B. ob die Türe zweiflügelig oder einflügelig ist (Parameter 67).
1. Drücken Sie die Taste SELECT, um mit der Änderung der Parameter zu beginnen.
2. Drücken Sie erneut SELECT, um den Parameterwert im Blinkmodus anzuzeigen.
3. Wählen Sie mit den Tasten UP und DOWN den richtigen Wert.
4. Drücken Sie SELECT, um den ausgewählten Wert zu bestätigen und zu programmieren.
5. Fahren Sie mit der Konfiguration der anderen noch nicht erfassten Parameter fort.
6. Drücken Sie LEARN / EXIT länger als 2 Sekunden und das Display zeigt
Falls nötig, können die folgenden Hauptparameter verändert werden:
Parameter Beschreibung
Hohe Öffnungsgeschwindigkeit
00
(cm/s)
Hohe Schließgeschwindigkeit
02
(cm/s)
03
Offenhaltezeit (00÷60s)
11
Teiloffene Position (00-99%)
15
Automatik programm (01÷05)
USV-Batterie 24V, DAS902BAT2
38
(00÷01)
max. Öffnungskraft (02÷23N x10)
49
Am Ende der Inbetriebnahme die Antriebshaube schließen und mit den entsprechenden Schrauben befestigen.
i
NOTA: para DAS200RF siga el procedimiento de puesta en marcha indicado en el manual del kit DAS200RFKA - IP2351.
Antes de cualquier operación compruebe que el automatismo no esté alimentado y que las baterías estén desconectadas.
El inicio y el ajuste deben llevarse a cabo siguiendo este orden cuando el automatismo está instalado:
1. Conecte los accesorios, los sensores de apertura y seguridad, el dispositivo de bloqueo, las baterías y el selector.
2. Puentee los contactos de seguridad 1-2, 1-3, 1-4, 8-9, 8-11 del cuadro electrónico y 1-5 en el módulo DAS902MP plus, si no se utiliza.
3. Conecte la red de distribución eléctrica al automatismo.
4. Establecer los siguientes parámetros:
Paráme-
Descripción
tro
Configuración de cer-
05
rojo (control principal)
06
Liberación del cerrojo
Supervisión de impulso
09
de presencia central
Selección de la
12
dirección de apertura
und dann den Parameter an, der nicht
DAS200 (10÷70, 10= 10cm/s; 70= 65cm/s)
DAS200HD/RF/RG (10÷70 cm/s)
DAS200 (10÷70, 10= 10cm/s; 70= 65cm/s )
DAS200HD/RF/RG (10÷70cm/s)
Leistungseinstellung. Legt fest, wie schnell oder langsam die Tür beschleunigt oder abbremst.
01= Sanft. Für leichte Türen
05= Max.Leistung. Für schwere Türen
00= Off
01= On
HINWEIS: Bei DAS200RG ist diese Anzeige nicht sichtbar und auf 00 eingestellt.
Sollte die Reversierung zu abrupt erfolgen, stellen Sie Parameter 49 auf eine niedrigere
Stufe, z.B. 04 - 05, als die Werkeinstellung (10).
ES - Puesta en marcha
Fije SOLAMENTE si está instalado el cerrojo biestable DAS802LOKB= 12
10= Sin cerrojo
11= Cerrojo antipánico (LDP)
12= Cerrojo estándar (LD) y bie-stable (LDB)
00= Desconectado
01= On
En DAS200RF seleccione 01
00= Ninguno (Configuración de fábrica)
01= Sensor de presencia 1 (establece si hay instalado un sensor de presencia con monitorización)
02= Sensor de presencia 1 y 2 (establece si hay instalados dos sensores de presencia con monitorización)
00= apertura a la derecha en caso de automatismo de una sola hoja.
01= apertura a la izquierda en caso de automatismo de una sola hoja y automatismo de doble puerta (Con-
figuración de fábrica)
NOTA: En DAS200RG este parámetro no se puede seleccionar, la dirección de apertura se define con la
posición del soporte de sujeción de la correa
.
.
, nach 2 Sekunden schließt sich die Türe und ist betriebsbereit.
Einstellungen
Ajustes
.
11
.
