i
NOTA: para o DAS200RF, siga as instruções do arranque indicadas no manual do kit DAS200RFKA - IP2351.
Antes de cualquier operación compruebe que el automatismo no esté alimentado y que las baterías estén desconectadas.

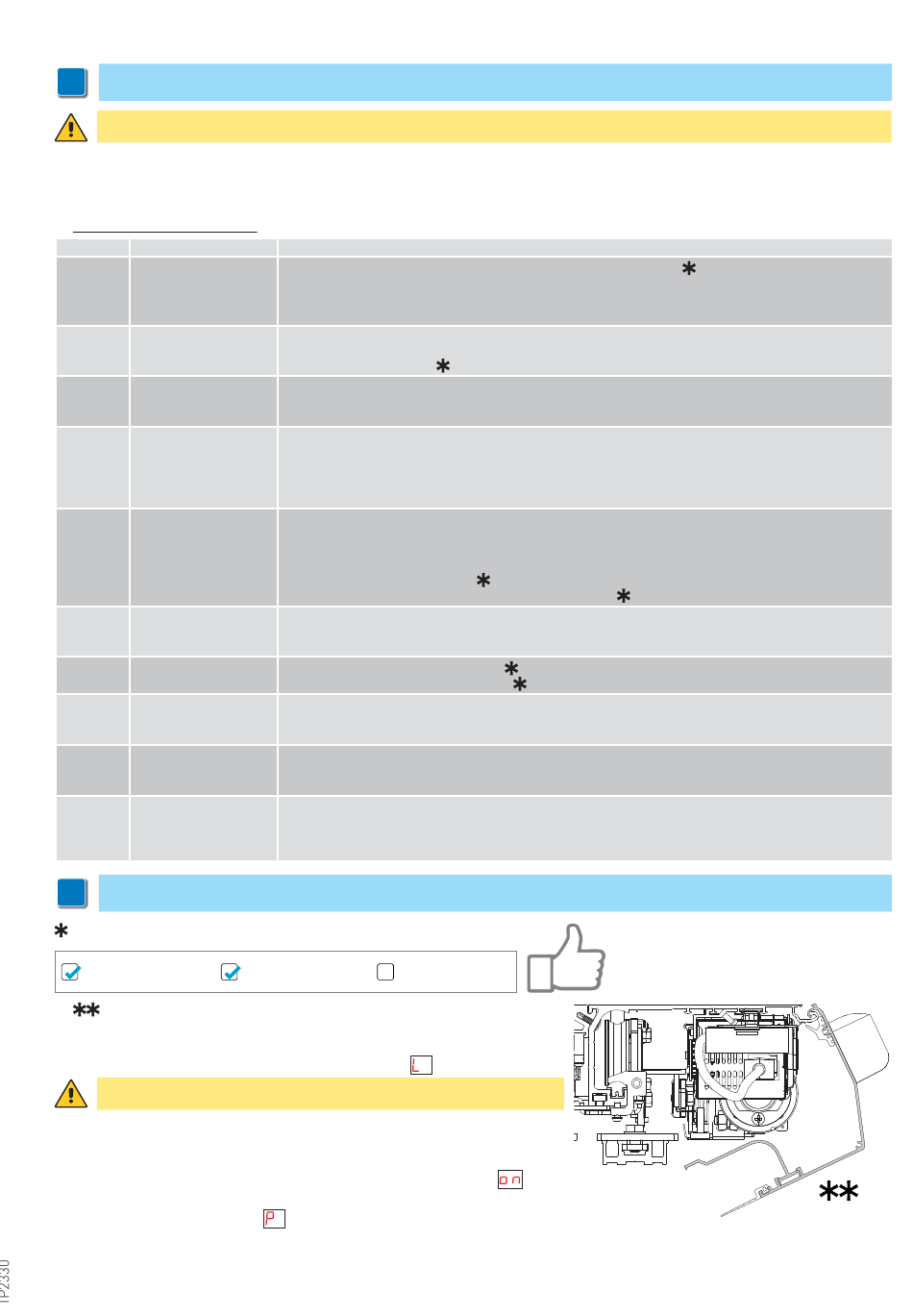

O arranque e os ajustes devem ser efetuados na seguinte ordem quando o automatismo é instalado:
1. Ligar os acessórios, os sensores de abertura e segurança, o dispositivo de bloqueio, as baterias e o seletor.
2. Ligar em ponte os contactos de segurança 1-2, 1-3, 1-4, 8-9, 8-11 do quadro eletrónico e 1-5 no módulo DAS902MP plus, se não usados.
3. Ligar a rede de distribuição elétrica ao automatismo.
4. Definir os seguintes parâmetros:
Parâmetro Descrição
Configuração de
05
bloqueio (controlo
principal)
06
Desbloqueio
Monitorização do
09
impulso de presença
central
Seleção do sentido de
12
marcha de abertura
Monitorização do im-
16
pulso interior (movi-
mento)
Monitorização do im-
29
pulso de presença
lateral
Seleção do tipo de
67
automatismo
Configuração do blo-
98
queio, presandor 16-17
DAS902MP
Seleção de função, pre-
99
sandor 6 - DAS902MP
Seletor de modo de fun-
cionameto, bloqueio de
B1
chave (para COM501ES/
ER, COM502ES)
i
NOTA: O parâmetro 10 (Monitorização da unidade de emergência) no DAS200RG está configurado em 02= Monitorização redundante.
Se o CT da ferramenta de configuração for usado, desative o "Acesso a verificação".
Acesso de escrita à MMI
5. Deixar entreaberta a tampa, e se há sensores de segurança, verificar se estão em
modo standby e ter a área de detecção dos sensores sem pessoas e objetos em movimen-
to.
6. Pressionar o botão LEARN por 2 segundos, o display pisca
Para permitir a aquisição correta do curso e do peso das portinholas, a fase de
aquisição deve ser realizada com as portinholas instaladas.
7. Liberar a área de ação dos sensores para que eles sejam detectados e monitorados
durante a fase de aquisição.
8. O automatismo realiza manobras de abertura e fecho.
No final do ciclo de aprendizagem a porta permanece fechada e o ecrã indica
Se alguns parâmetros não foram automaticamente configurados durante o ciclo de apren-
dizagem, a porta abre. O ecrã indica
foi adquirido automaticamente, por exemplo se a porta possui duas ou uma portinhola (parâmetro 67).
1. Pressionar o botão SELECT para começar a modificar os parâmetros.
PT - Arranque
Defina SOMENTE se instalado o bloqueio bi-estável DAS802LOKB= 12
10= Nenhum bloqueio
11= Bloqueio antipânico (LDP)
12= Bloqueio padrão (LD) e biestavél (LDB)
00= Off
01= On
No DAS200RF selecione 01 .
00= Nenhum (Configuração de fábrica)
01= Sensor de presença 1 (configurar se um sensor de presença monitorado foi instalado)
02= Sensor de presença 1 e 2 (configurar se dois sensores de presença monitorados foram instalados)
00= abertura para a direita para automatismo com portinhola única
01= abertura para a esquerda para automatismo com portinhola única e para automatismo com porta
dupla (Configuração de fábrica)
NOTA: No DAS200RG este parâmetro não pode ser selecionado, a direção de abertura é definida com a
posição do suporte de conexão da correia.
Se a saída de emergência é na direção do sensor exterior, é uma exigência possuir uma monitorização do
impulso exterior de acordo com as normas EN16005 ou DIN18650.
00= Desativa a monitorização
01= Permite a monitorização
NOTA: no DAS200RF selecione 01
NOTA: no DAS200RG este parâmetro está definido para 01
00= Nenhum (Configuração de fábrica)
01= Sensor de presença 1 (configurar se um sensor de presença monitorado foi instalado)
02= Sensor de presença 1 e 2 (configurar se dois sensores de presença monitorados foram instalados)
00= Automatismo com uma portinhola
01= Automatismo com duas portinholas
Defina SOMENTE se instalado o bloqueio bi-estável DAS802LOKB.
11= bloqueio biestável
00= Sem função
01= Desativação sustentável
02= Ativa o seletor de modo com uma chave (somente com COM500ER)
00= Sem código de acesso (Não permitido na saída de emergência)
01= Manter durante 2 seg. (Não permitido na saída de emergência)
02= Password de acesso (possível uso com COM501ES e COM502ES)
03= Chave (para uso com COM501ER)
Acesso de leitura à MMI Acesso a verificação
em primeiro lugar, e depois o parâmetro que não
Configurações
.
.
.
