Supervisión de
16
impulso interior
(movimiento)
Supervisión de impulso
29
de presencia lateral
Selección del tipo de
67
automatismo
Configuración del cerrojo,
98
borne 16-17 DAS902MP
Seleccionar función,
99
borne 6 - DAS902MP
Selector de posicio-
nes, cerrojo de llave
B1
(para COM501ES/ER,
COM502ES)

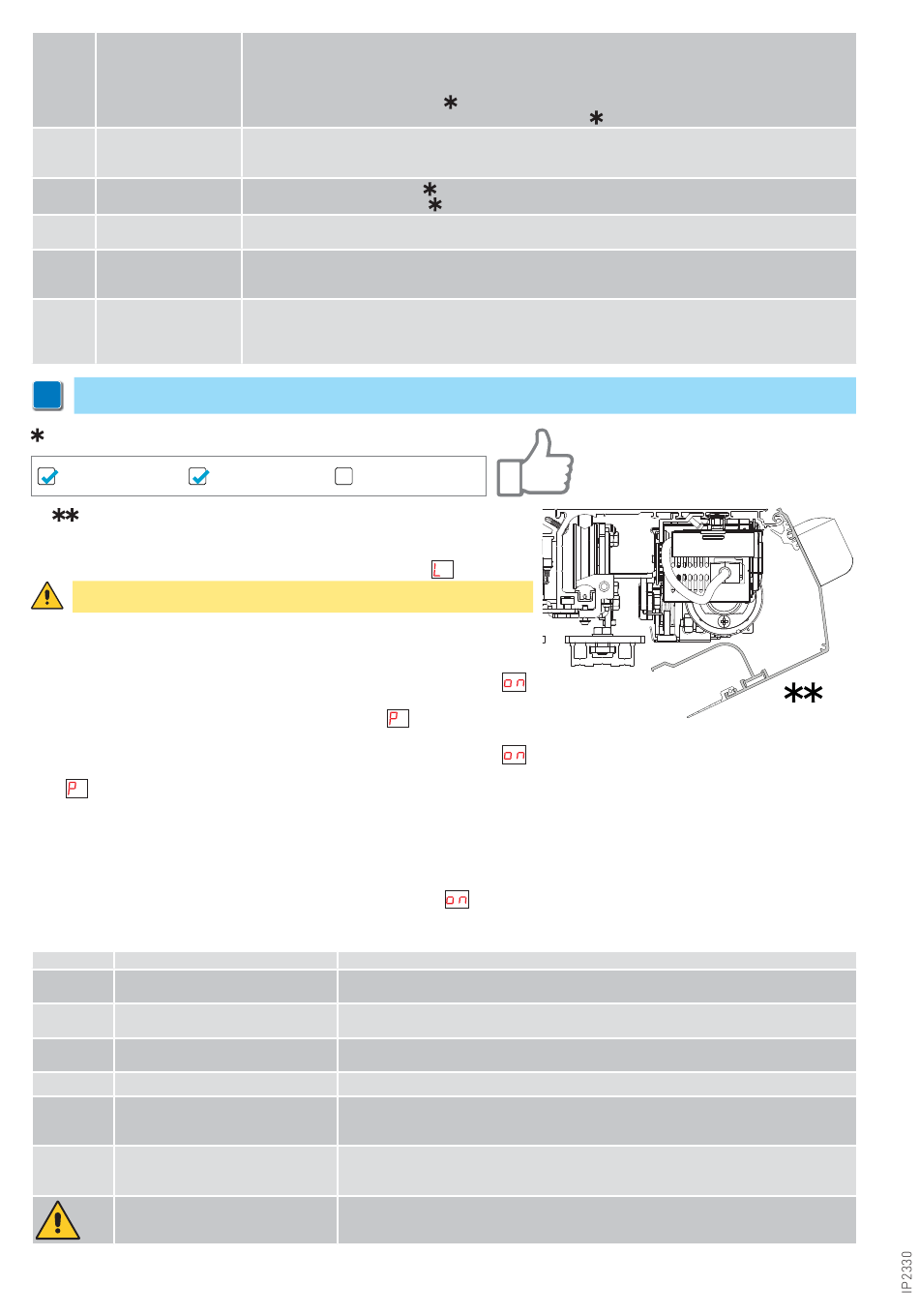

i
NOTA: El parámetro 10 (Supervisión de unidad de emergencia) en DAS200RG está configurado en 02= Supervisión redundante.
Si se utiliza Configuration Tool CT, deshabilite el "Bloquear aprendizaje":
MMI Acceso Escritura
5. Dejar entreabierta la tapa y, si hay sensores de seguridad, verificar que estén en
modo standby y que no haya personas u objetos en movimiento en el área de detección
de los sensores.
6. Presionar el botón LEARN durante 2 segundos, la display parpadea
Para permitir que la carrera y el peso de las hojas sean adquiridos correcta-
mente, la fase de adquisición debe realizarse con las hojas instaladas.
7. Liberar el área de acción de los sensores para que sean detectados y monitoreados
durante la fase de adquisición.
8. El automatismo realiza las maniobras de apertura y cierre.
Al final del ciclo de aprendizaje, la puerta permanece cerrada y la pantalla muestra
Si algunos parámetros no se han configurado automáticamente durante el ciclo de apren-
dizaje, la puerta se abre. La pantalla muestra, en primer lugar,
que no ha sido adquirido automáticamente. Por ejemplo, si la puerta es de 2 hojas o de 1 hoja (parámetro 67).
Al final del ciclo de aprendizaje, la puerta permanece cerrada y la pantalla muestra
Si algunos parámetros no se han configurado automáticamente durante el ciclo de aprendizaje, la puerta se abre. La pantalla muestra, en primer
lugar, y, luego, el parámetro que no ha sido adquirido automáticamente. Por ejemplo, si la puerta es de 2 hojas o de 1 hoja (parámetro 67).
1. Pulse el botón SELECT para empezar a modificar los parámetros.
2. Vuelva a pulsar SELECT para ver el valor del parámetro en modo intermitente.
3. Seleccione el valor correcto utilizando las teclas UP y DOWN.
4. Pulse SELECT para confirmar el valor deseado.
5. Siga configurando los demás parámetros que no han sido adquiridos.
6. Pulse LEARN/EXIT durante más de 2 segundos y la pantalla mostrará
funcionamiento.
Si es necesario, puede ajustar los siguientes parámetros principales:
Parámetro Descripción
00
Velocidad alta de apertura (cm/s)
02
Velocidad alta de cierre (cm/s)
Tiempo de apertura mantenida
03
(00÷60s)
11
Posición de apertura parcial (00-99%)
15
Ejecutar programa (01÷05)
Batería de respaldo 24 V, DA-
38
S902BAT2 (00÷01)
Fuerza máx. de apertura
(02÷23N x 10)
49
Al final de la puesta en marcha, cerrar la tapa y fijarla con los tornillos adecuados.
Según la norma EN16005 o DIN18650, es un requisito activar la supervisión de impulso interior = On en vías
de evacuación.
00= Desactiva la supervisión
01= Activa la supervisión
NOTA: en DAS200RF seleccione 01
NOTA: en DAS200RG esto parámetro está configurado en 01
00= Ninguno (Configuración de fábrica).
01= Sensor de presencia 1 (establece si hay instalado un sensor de presencia con monitorización).
02= Sensor de presencia 1 y 2 (establece si hay instalados dos sensores de presencia con monitorización).
00= Automatismo con una hoja
01= Automatismo con dos hojas
Fije SOLAMENTE si está instalado el cerrojo biestable DAS802LOKB.
11= cerrojo biestable
00= Sin función
01= Desactivación sostenible
02= Active el selector de posiciones con un interruptor de llave ( solo con COM500ER)
00= Sin código de acceso. (No se permite en la ruta de evacuación)
01= Mantener durante dos segundos (No se permite en la ruta de evacuación)
02= Código de acceso ( posible uso con COM501ES y COM502ES
03= Impulso ( para usar con COM501ER
MMI Acceso Lectura Bloquear Aprendizaje
DAS200 (10÷70, 10= 10cm/s; 70= 65cm/s)
DAS200HD/RF/RG (10÷70 cm/s)
DAS200 (10÷70, 10= 10cm/s; 70= 65cm/s )
DAS200HD/RF/RG (10÷70cm/s)
Ajuste de rendimiento. Permite ajustar la rapidez a la que la puerta debe acelerar o abrirse.
01= Suave. Para puertas de poco peso.
05= Rendimiento máx. Para puertas pesadas.
00= Desconectado
01= On
NOTA: en DAS200RG esta pantalla no está visible y está configurada en 00.
Si la maniobra de reapertura se realiza de manera muy abrupta, configure el parámetro
49 con un valor inferior al valor de fábrica (10), ejemplo 04 - 05.
.
.
.
.
.
y, luego, el parámetro
.
, después de 2 segundos, la puerta se cierra y está lista para el
Ajustes
