2-10 Installation des Umrichters
7000A-UM151C-DE-P – Oktober 2013
Erdungsstift der Haube
M6-Schraube.
Vorhandene Schrauben entfernen
und mit Haube wieder einführen.
(Menge = 11)
M6-Schraube
(Menge = 6)
Ablufthaube hier erden.
(Grüne M6-Schraube verwenden)
Baugruppe mit neutralem Widerstand

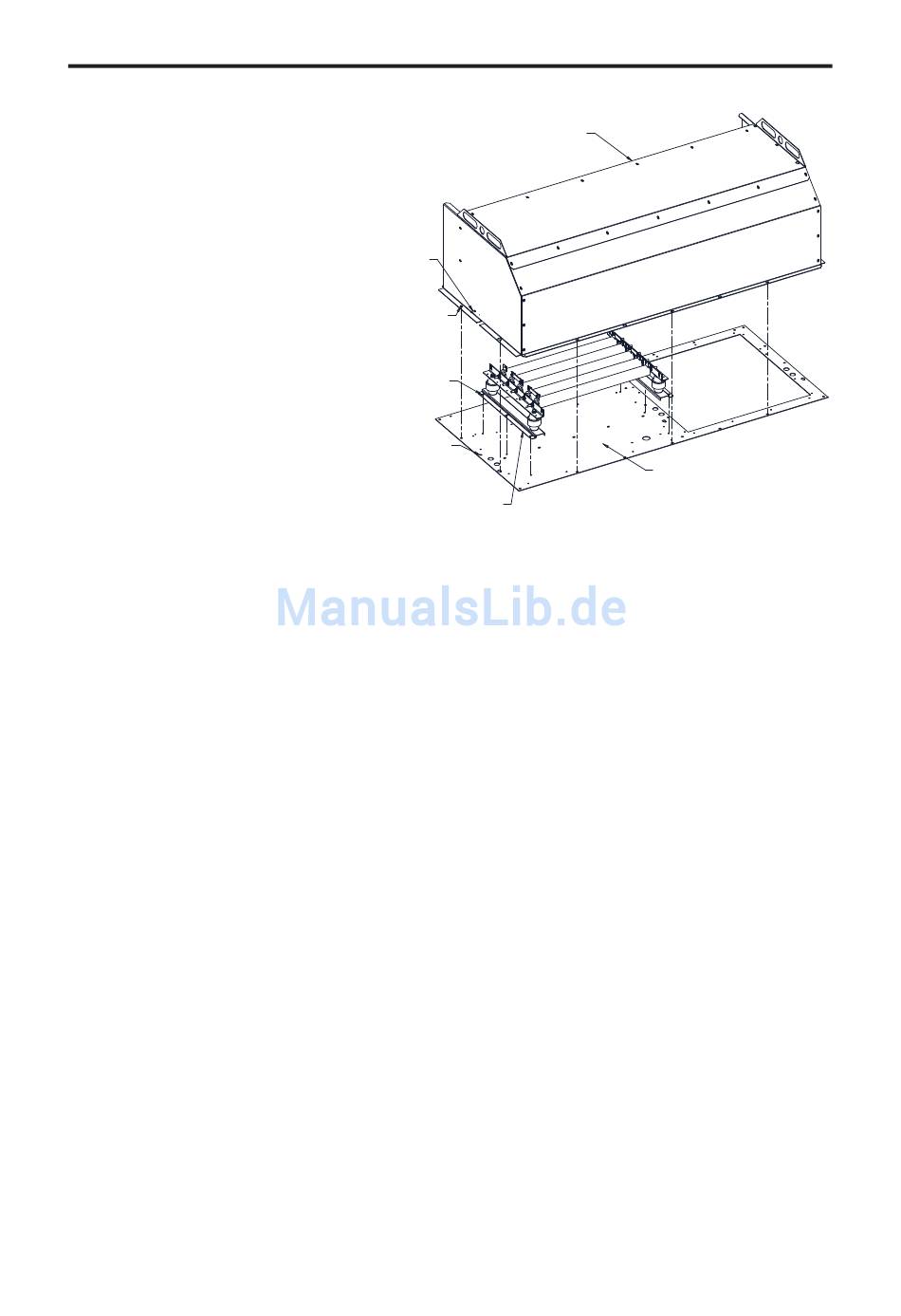

Abbildung 2.7 – Montage der Akustikhaube für einen neutralen

Installation der Baugruppe mit dem neutralen Widerstand

(Gültig nur für Konfiguration 1 – siehe Seite 1-2)
Auf der Oberseite des Umrichterschranks muss ein
Metallgehäuse mit den Leistungswiderständen installiert werden.
1. Montieren Sie die Widerstandsbaugruppe auf der Oberseite
des Schaltschranks wie in Abbildung 26 dargestellt.
(Für Baugruppen mit Akustikhaube siehe Abbildung 2.7.)
2. Befestigen Sie die Baugruppe unter Verwendung der
mitgelieferten Gewinde formenden M6-Schrauben an der
Deckenplatte.
3. Entfernen Sie die Deckenplatte der Widerstandsbaugruppe,
um Zugriff auf die Verkabelungspunkte zu erhalten.
4. Nehmen Sie die Verdrahtung der Widerstände unter
Beachtung des mit dem Umrichter bereitgestellten
Schaltplans vor. Abbildung 2.6 zeigt einen typischen
Schaltplan. Stellen Sie sicher, dass die Widerstands-
verdrahtung durch die Öffnung verlegt wird, wobei die
Drahtisolierung mittels einer Spannbuchse aus Kunststoff
geschützt ist. Das Gehäuse der neutralen Widerstands-
baugruppe verfügt über eine Erdung, die mit der Decken-
platte des Umrichters verbunden werden muss.
5. Bringen Sie die Deckenplatte des Gehäuses des neutralen
Widerstands wieder an.
Montierte Akustik-
Haube
Deckenplatte des Gehäuses für
Umrichter und CMV-Drossel/
Gleichstrom-Zwischenkreis
Widerstand
7000 Baugröße „A"
