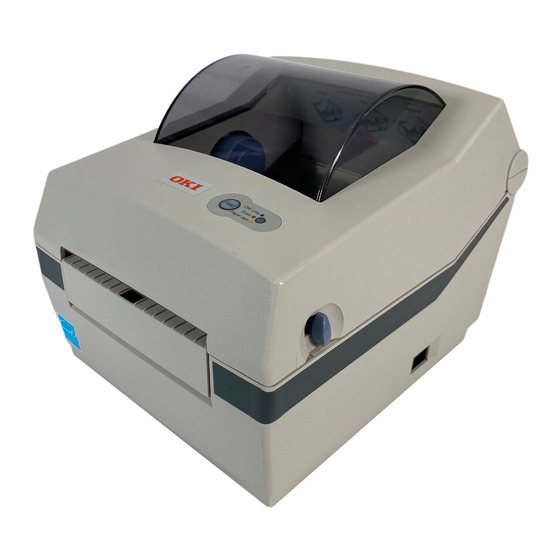

Oki DV4360 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Oki Anleitungen
  4. Drucker
  5. DV4360
  6. Bedienungsanleitung

Oki DV4360 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 83

Quicklinks

Diese Anleitung herunterladen
LD620D
User's Guide
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Oki DV4360

Inhaltszusammenfassung für Oki DV4360

  • Seite 1 LD620D User’s Guide...
  • Seite 53 Liebermannstrasse A02 603 Fax:+353 (0)1 4049591 22345 Brun am Gebirge OKI Systems (Magyarország) Kft. http://www.oki.ie Capital Square Tel: +43 223 6677 110 Oki Systems Ireland Limited - Tower 2 Drucker Support: Northern Ireland 7th Floor +43 (0) 2236 677110-501 19 Ferndale Avenue...
  • Seite 55 LD620D Guida per l'utente...
  • Seite 80 Liebermannstrasse A02 603 Fax:+353 (0)1 4049591 22345 Brun am Gebirge OKI Systems (Magyarország) Kft. http://www.oki.ie Capital Square Tel: +43 223 6677 110 Oki Systems Ireland Limited - Tower 2 Drucker Support: Northern Ireland 7th Floor +43 (0) 2236 677110-501 19 Ferndale Avenue...
  • Seite 82 LD620D Bedienungsanleitung...
  • Seite 83 übernehmen wir keinerlei Garantie hinsichtlich ihrer Genauigkeit und Vollständigkeit. Oki Data Corporation, alle Rechte vorbehalten. Nicht autorisiertes Kopieren, Übertragen, Übersetzen oder damit verbundene Handlungen sind untersagt. Bevor irgendeine der oben beschriebenen Handlungen ausgeführt wird, muss die schriftliche Genehmigung der Oki Data Corporation eingeholt werden.
  • Seite 84 Sollten Sie Fragen zu Vertrieb, Support oder allgemeiner Art haben, wenden Sie sich an Ihren Händler vor Ort. EU-/A MPORTEUR FÜR UTORISIERTE ERTRETUNGEN OKI Europe Limited (handeltreibend als OKI Printing Solutions) Blays House Wick Road Egham Surrey, TW20 0HJ Vereinigtes Königreich Sollten Sie Fragen zu Vertrieb, Support oder allgemeiner Art haben, wenden Sie sich an Ihren Händler...
  • Seite 85 ■ Inhaltsverzeichnis ※ Betriebsanleitung & Vorsichtsmaß nahmen · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 5 1.

  • Seite 86: Betriebsanleitung & Vorsichtsmaß Nahmen

    (Schriften) zur Verfügung, mit dem True Fonts heruntergeladen werden können und deren Verwendung als Geräteschriften ermöglicht werden kann. Wir bei Oki Data sind fortwährend bemüht, die Funktionalität und die Qualität all unserer Produkte zu erhöhen und zu verbessern. Demzufolge können sich Produktspezifikationen oder /und Inhalte innerhalb des Benutzerhandbuchs ohne vorherige Mitteilung ändern.

  • Seite 87: Sicherheitshinweise

    LD620D ■ Sicherheitshinweise Befolgen Sie die folgenden Sicherheitshinweise bei der Verwendung des Gerätes, um Gefahren und Materialschäden vorzubeugen. WARNUNG Die Nichtbeachtung der folgenden Anweisungen kann zu schweren Verletzungen und Tod führen. Nie mehrere Geräte in eine Mehrfachsteckdose. Nur den mitgelieferten Adapter verwenden. •...
  • Seite 88 LD620D VORSICHT Die Nichtbeachtung der folgenden Anweisungen kann zu leichten Verletzungen und Sachschäden führen. Achten Sie darauf, sich beim Ö ffnen und Schließ en Sollten vom Drucker unnormale Rauch-, Geruchs- der Papierabdeckung nicht die Finger oder Geräuschentwicklungen ausgehen, den einzuklemmen. Achten Sie auß erdem darauf, Drucker von der Netzversorgung trennen, bevor dass die Papierabdeckung nicht herunterrutscht diefolgenden Maß...

  • Seite 89: Weitere Vorschriften

    Veränderungen, Reparaturen oder Modifikationen am Gerät durch den Anwender selbst oder etwaige Drittparteien. Die Oki Data Corporation. ist nicht für Schäden oder Probleme haftbar zu machen, die auf der Verwendung von (alternativen) Teilen beruhen, die keine originalen Produkte von Oki Data sind bzw.

  • Seite 90: Bestätigung Des Inhalts

    LD620D 1. Bestätigung des Inhalts Die folgenden Einzelteile sollten alle in der Verpackung des Druckers enthalten sein. Setzen Sie sich mit dem Händler in Verbindung, bei dem Sie das Gerät erworben haben, wenn irgendeine Komponente beschädigt sein sollte oder fehlt. LD620D Netzanschlusskabel AC-Adapter (Wechselstrom)

  • Seite 91: Bezeichnungen Der Einzelteile

    LD620D 2. Bezeichnungen der Einzelteile FEED-Button (Zufuhrtaste) Netzschalter Abdeckung Deckelhebel des Abziehers Druckkopf Papierabdeckung Papierhalterung Papierabstandssensor Papierführung Abzieher-Sensor - 10 - Red. 1.0...
  • Seite 92 LD620D Endlospapier RS-232C Behälter Strom für Aufnahmebehälter Aufnahmebehälter IEEE1284 Aufnahmebehälter - 11 - Red. 1.0...

  • Seite 93: Installation & Gebrauch

    LD620D 3. Installation & Gebrauch ※ VORSICHT - Achten Sie darauf, sich beim Ö ffnen und Schließ en der Papierabdeckung nicht die Finger einzuklemmen. Achten Sie zudem darauf, dass die Papierabdeckung nicht herunterrutscht und fällt. - Achten Sie beim Einlegen von Rollenpapier darauf, dass Sie sich nicht die Finger zwischen der Papierrolle und der Versorgungseinheit einklemmen.

  • Seite 94: Verbindung Interface-Kabel

    LD620D 3-2 Verbindung Interface-Kabel Schließ en Sie das Interface-Kabel wie unten gezeigt an. Dieser Drucker unterstützt die folgenden Standard-Kommunikationsschnittstellen. - RS-232C (seriell) - IEEE1284 (parallel) - USB USB Kabel (Serielles) Kabel RS-232 (Paralleles) Kabel IEEE1284 1) Schalten Sie den Netzschalter aus. 2) Schließ...

  • Seite 95: Papier Einlegen

    LD620D 3-3 Papier einlegen 1) Ö ffnen Sie die Papierabdeckung. 2) Spreizen Sie die Papierhalterung und führen Sie das Papier - wie gezeigt - ein. 3) Achten Sie auf die Druckrichtung des 4) Justieren Sie die Papierführung Papiers. entsprechend der Papierbreite. 5) Schließ...

  • Seite 96: Led-Anzeige

    LD620D 3-4 LED-Anzeige Feed-Taste Papiervorschub oder Abbruch des Druckjobs. Der gegenwärtige Druckerstatus wird angezeigt. (siehe unten), Der gegenwärtige Druckerstatus kann über die LED-Anzeige des Druckers angezeigt werden. 1) Grüne LED an - Der Drucker erwartet die Daten vom Host (PC) im normalen Modus. 2) Orange LED an - Zeigt eine Störung im Papierfach an.

  • Seite 97: Feed-Taste, Betriebsmodi

    LD620D 3-5 Feed-Taste, Betriebsmodi Die Feed-Taste kann für verschiedene Zwecke verwendet werden, wie folgt: 1) Etiketteneinzug Wird die Taste im Druck-Standby-Modus weniger als 3 Sekunden lang gedrückt, zieht der Drucker ein Etikett ein. 2) Stand-alone Konfigurationsmodus Wird die Taste im Druck-Standby-Modus länger als 3 Sekunden gedrückt, wechselt der Drucker in den Stand-alone Konfigurationsmodus.

  • Seite 98: Funktionen Im Detail

    LD620D 5. Funktionen im Detail 5-1 Stand-alone Konfigurationsmodus Mithilfe der Taste und des LED-Status können verschiedene Modi aufgerufen werden. Folgen Sie diesen Schritten, um den Stand-alone Konfigurationsmodus aufzurufen und führen Sie jede Funktion aus. 1) Ü berprüfen Sie, ob sich der Drucker im Druck-Standby-Modus befindet. 2) Drücken Sie die Feed-Taste für ungefähr 3 Sekunden, bis die LEDs orange werden.

  • Seite 99: Pause/Start

    LD620D 5-3 Pause/Start Drücken Sie die FEED-Taste, um den Druck während des Etikettendrucks zu pausieren. 1) Betätigen Sie FEED einmal. 2) Der Drucker hält nach dem noch laufenden Druck an und die rote LED leuchtet auf. 3) Betätigen Sie FEED erneut. Der Druck der Warteschlange wird wieder aufgenommen. 5-4 Automatische Kalibrierung des Mediensensors Die Automatische Kalibrierung des Mediensensors wird verwendet, wenn der Drucker keinen Abstand bzw.

  • Seite 100: Manuelle Kalibrierung Abstandssensor

    LD620D 5-5 Manuelle Kalibrierung Abstandssensor Die Manuelle Kalibrierung der Medienerkennung kann verwendet werden, wenn der Drucker auch nach dem Durchlaufen der Automatischen Kalibrierung noch keinen Medienabstand (oder keine Schwarze Markierung) ermitteln konnte. Die Benutzer/innen können die Sensorenparameter mit dem Dienstprogramm des Herstellers genau kalibrieren.

  • Seite 101: Daten-Dump-Modus

    LD620D 5-6 Daten-Dump-Modus Diese Funktion kann verwendet werden, um Kommunikationsstörungen zu diagnostizieren, wenn das Gerät nicht ordnungsgemäß funktioniert. In diesem Modus werden die empfangenen Daten nicht analysiert und gedruckt, sondern sie werden stattdessen im hexadezimalen Format und ohne Aufbereitung gedumpt. Schalten Sie den Drucker aus und an, um wieder in den Druck-Standby-Modus zu gelangen.
  • Seite 102 LD620D 2) Entfernen Sie das Papier und führen Sie das Papier durch den Schlitz ein. Entfernen 3) Justieren Sie die Papierführungen und schließ en Sie die Abdeckung. 4) Schließ en Sie die Papierabdeckung, bis Sie ein klickendes Geräusch vernehmen. 5) Schalten Sie den Drucker aus- und wieder an. - 21 - Red.

  • Seite 103: Verwendung Von Endlos-Papier

    LD620D 5-8 Verwendung von Endlos-Papier Führen Sie das Papier sowohl durch den hinteren Schlitz als auch durch die Führungen. Passen Sie Halterungen und Führungen an die Breite des Papiers an. 1) Setzen Sie das Papier an der Rückseite des Druckers ein und öffnen Sie dann die Papierabdeckung.

  • Seite 104: Reinigungskopf

    LD620D 6. Reinigungskopf Die Druckqualität kann durch Staub, fremdartige oder klebrige Substanzen, sowie andere unreine Materialien gemindert werden, die sich im Druckerkopf oder im Inneren des Druckers befinden. Sollte der Druckkopf verschmutzt sein, reinigen Sie ihn bitte wie folgt: ※ VORSICHT - Stellen Sie sicher, dass die Stromversorgung des Druckers abgestellt ist, bevor Sie mit der Reinigung beginnen.

  • Seite 105: Reinigungssensoren, Walze Oder/Und Papierbahn

    LD620D 6-2 Reinigungssensoren, Walze oder/und Papierbahn 1) Ö ffnen Sie die Papierabdeckung und entfernen Sie das Papier. 2) Entfernen Sie jeden Staub oder fremde Substanzen mit einem trockenen Tuch oder einem Putzlappen aus Baumwolle. 3) Tränken Sie das Tuch oder den Baumwollputzlappen in medizinischem Alkohol und entfernen Sie mit ihm klebrige Fremdmaterialien oder andere Verunreinigungen.

  • Seite 106: Anhang

    LD620D 7. Anhang 7-1 Spezifikationen Einzelteil Beschreibung Druckmethode Direkter Thermodruck Punktdichte 203 dpi (8 dot/mm) Drucker Max. 104 Millimeter (Maximum. 4.09“) Druckbreite Druckgeschwindigkeit Max. 127 mm/sec (Maximum. 5ips) 42 ~ 106 mm(1.65 ~ 4.17”) Papier Rollenbreite SMPS Wechselstrom 100~240V Eingangsspannung Frequenz 50/60 Hz AC-Adapter...

  • Seite 107: Oki Kontaktdetails
