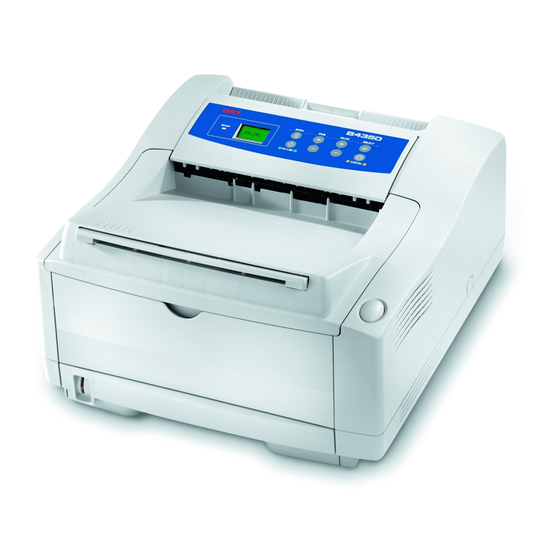

Oki B4250 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Oki Anleitungen
  4. Drucker
  5. B4250
  6. Benutzerhandbuch

Oki B4250 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

B4250/B4350
benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Oki B4250

Inhaltszusammenfassung für Oki B4250

  • Seite 1 B4250/B4350 benutzerhandbuch...

  • Seite 2: Anmerkung

    Obwohl größte Sorgfalt darauf verwendet wurde die hierin enthaltenen Informationen so akkurat und hilfreich wie möglich weiterzugeben, übernehmen wir keinerlei Garantie hinsichtlich ihrer Genauigkeit und Vollständigkeit. Die aktuellsten Treiber und Handbücher sind auf der Website von Oki Europa verfügbar: http://www.okieurope.com Copyright © 2004. Alle Rechte vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Bedienerfelder ........16 B4250, B4250n ........17 Bedienerfeld .
  • Seite 4 Zeitpunkt des Austauschs der Tonerpatrone ... 74 B4250, B4250n....... . 74 B4350, B4350n, B4350nPS .
  • Seite 5 Stichwortverzeichnis ....... . . 95 Oki Kontaktdaten ........98...
  • Seite 6 HINWEIS- UND WARNSYMBOLE HINWEIS Ein Hinweis ist in diesem Handbuch auf diese Weise typographisch gekennzeichnet. Hinweise enthalten den Handbuchtext ergänzende Informationen und sind dabei hilfreich, das Gerät optimal und störungsfrei zu nutzen. ACHTUNG! Warnhinweise sind in diesem Handbuch auf diese Weise typographisch gekennzeichnet.

  • Seite 7: Einführung

    Eine informative Zusammenfassung der Hauptfunktionen Ihres Druckers finden Sie weiter unten. DRUCKERFUNKTIONEN Fünf unterschiedliche Modelle stehen zur Wahl: B4250, B4250n, B4350, B4350n (n bezieht sich auf die mitgelieferte Netzwerkschnittstellenkarte), B4350nPS (nPS bezieht sich auf die mitgelieferte Netzwerkschnittstellenkarte und das DIMM- Modul für die PostScript PS Level 3-Emulation)

  • Seite 8: Verwenden Ihres Druckers

    Medientypen zu verwenden (Kapazität 100 Blatt (80g/m²) oder 50 Umschläge) Die folgenden Erweiterungen sind möglich: 8-MB-Flash-DIMM: Ermöglicht, weitere Schriftarten oder Barcodes für die Drucker B4250, B4250n, B4350 und B4350n zu speichern. 16-MB-Flash-DIMM: Ermöglicht, weitere Schriftarten oder Barcodes für die Drucker B4250, B4250n, B4350 und B4350n zu speichern.

  • Seite 9: Zu Diesem Handbuch

    ZU DIESEM HANDBUCH Dieses Handbuch ist das Benutzerhandbuch Ihres Druckers (die aktuellste Version finden Sie auf der Oki Europe Website unter www.okieurope.com) und somit Bestandteil der folgenden Benutzerdokumentation: Einrichtungshandbuch: Dieses Handbuch beschreibt, wie Sie Ihren Drucker auspacken, anschließen und einschalten.

  • Seite 10: Online-Nutzung

    ONLINE-NUTZUNG Dieses Handbuch soll mit Adobe Acrobat Reader online gelesen werden. Verwenden Sie die Navigations- und Anzeige-Tools von Acrobat. Sie können wie folgt auf spezifische Informationen zugreifen: Klicken Sie in der Liste der Lesezeichen links auf Ihrem Bildschirm auf das Thema, das Sie interessiert, um es aufzurufen.

  • Seite 11: Drucken Von Seiten

    DRUCKEN VON SEITEN Sie können das gesamte Handbuch, einzelne Seiten oder Abschnitte drucken. Gehen Sie wie folgt vor: Wählen Sie in der Symbolleiste [Datei] und danach [Drucken] aus (oder drücken Sie die Tasten Strg + P ) Wählen Sie die Seiten aus, die Sie drucken möchten: [Alle Seiten], um das gesamte Handbuch zu drucken.

  • Seite 12: Verwendete Abkürzungen

    VERWENDETE ABKÜRZUNGEN Die folgenden Abkürzungen werden in diesem Handbuch verwendet: Abkürzung Funktion Strg Steuerung dots per inch (Punkte pro Zoll) DIMM Dual In-line Memory-Modul Installierte Netzwerkkarte Leuchtdiode Fach für manuellen Einzug Mehrzweckfach Netzschnittstellenkarte Druckersteuersprache PostScript (Emulation) PostScript-Emulation Arbeitsspeicher SIDM Serial Impact Dot Matrix ZU DIESEM HANDBUCH >...

  • Seite 13: Druckerkomponenten

    DRUCKERKOMPONENTEN Abgesehen von den Bedienerfeldern, die im nächsten Kapitel beschrieben werden, unterscheiden sich die Drucker B4250, B4350n, B4350, B4350n und B4350nPS äußerlich kaum. Die wichtigsten Komponenten werden in den Darstellungen unten ausgewiesen. Bedienerfeld (B4350 abgebildet) Oberes Papierausgabefach (150 Blatt, Druckseite nach unten)
  • Seite 14 LED-Zeile Bildtrommel Fach für manuellen Einzug (ein Blatt) (in geschlossener Position abgebildet) Papiereinzugskassette (250 Blatt) Tonerkassette Fixiereinheit Obere Abdeckung · ¯ DRUCKERKOMPONENTEN > 14...
  • Seite 15 Netzkabelverbindung Lüfter USB-Schnittstellenverbindung Parallele Schnittstellenverbindung Zweite Papierkassettenverbindung (optional) Netzwerkkarte (Standardzubehör des B4250n,B4350n und des B4350nPS und optional für den B4250 und den B4350) Serielle RS232C-Schnittstellenkarte (für den B4250 und den B4350 verfügbar) Mehrzweckfachverbindung (optional) DRUCKERKOMPONENTEN > 15...

  • Seite 16: Bedienerfelder

    BEDIENERFELDER In diesem Kapitel wird die Funktion des Drucker-Bedienerfelds beschrieben. Es ist sinnvoll, an dieser Stelle auf die Drucker- Zustandsüberwachung einzugehen, da sie die B4250, B4250n- Statusinformationen und mit dem Menü-Bedienfeld vergleichbare Funktionalität auf den Druckern B4350, B4350n und B4350nPS bereitstellt.

  • Seite 17: B4250, B4250N

    B4250, B4250N BEDIENERFELD Das B4250, B4250n-Bedienerfeld bietet vier LED-Anzeigen und eine Bedienfeldtaste. Bei den LED-Anzeigen handelt es sich (von links nach rechts gesehen) um die Power On-LED, die Ready-LED, die Manual Feed-LED und die Error-LED. LED-ANZEIGEN Die LED-Anzeigen veranschaulichen den Status des Druckers und haben die folgenden fünf Betriebszustände:...
  • Seite 18 Ready-LED (grün) LED-Anzeige eingeschaltet eingeschaltet – der Drucker ist online online und eingeschaltet eingeschaltet online online bereit, Daten zu empfangen. LED-Anzeige ausgeschaltet ausgeschaltet – der Drucker ist offline offline und kann ausgeschaltet ausgeschaltet offline offline keine Daten empfangen. Die Blinkzeichen (x) der LED-Anzeigen geben Aufschluss über Folgendes: Blinkertyp Ready- Manual...

  • Seite 19: Bedienfeldtaste

    BEDIENFELDTASTE Sie können die Hauptfunktionen der Bedienfeldtaste aktivieren, indem Sie den Schalter kurz drücken und wieder loslassen. Die folgenden Hauptfunktionen sind verfügbar: Drucker offline schalten Drucker online schalten (Bereitschaft) Fortsetzung nach einem Papierfehler, einem Papierstau, Druckerüberlauf oder Eingangspufferüberlauf. Unterbrechung der Datenverarbeitung, wenn der Drucker Daten empfängt und verarbeitet.

  • Seite 20: Zustandsüberwachung

    Drucker zurücksetzen und Speicher löschen, nachdem der Druckvorgang abgebrochen wurde. HINWEIS Sie können den Drucker auf die Standardeinstellungen des Herstellers zurücksetzen, indem Sie die Bedienfeldtaste gedrückt halten, während der Drucker mithilfe des Netzschalters eingeschaltet wird. Die LED- Anzeigen blinken, wenn der Drucker auf die Standardeinstellungen zurückgesetzt wurde.
  • Seite 21 Klicken Sie auf die Schaltfläche zum Maximieren Maximieren Maximieren des Maximieren Fensters. Daraufhin werden auch die Registerkarten Druckereinrichtung Druckereinrichtung und Einstellungen Einstellungen angezeigt. Druckereinrichtung Druckereinrichtung Einstellungen Einstellungen BEDIENERFELDER > 21...
  • Seite 22 Registerkarte Druckereinrichtung Wenn Sie diese Registerkarte auswählen, können Sie auf die Schaltfläche Druckermenü zugreifen. Durch Auswählen dieser Schaltfläche ermöglichen Sie die Konfiguration der Druckereinstellungen mittels mehrerer Registerkarten, die nachfolgend beschrieben werden. Sie können jederzeit über die Schaltfläche Hilfe Hilfe Hilfe Hilfe auf ausführliche Online-Hilfe zugreifen.
  • Seite 23 Speicher: Legt den Rasterpuffer fest (wird i.d.R. auf Speicher Speicher Speicher Automatisch Automatisch gesetzt) und bestätigt die Puffergröße. Automatisch Automatisch Wartung 1: Zum Konfigurieren der seriellen und parallelen Wartung 1 Wartung 1 Wartung 1 Schnittstellen und des löschbaren Warnungs-Timings und zum Zurücksetzen des Trommelzählers und der Menüs.
  • Seite 24 Registerkarte Einstellungen Durch Auswahl dieser Registerkarte haben Sie die Möglichkeit, die von der Zustandsüberwachung angezeigten Informationen zu wählen und anzugeben, wie und wann die Zustandsüberwachung eingeblendet wird. Die Standard-Warnansichteinstellung gewährleistet, dass die Zustandsüberwachung aufgerufen wird, um Sie über einen Zustand zu informieren, der Ihr Eingreifen erfordert, z.B.

  • Seite 25: Menüfunktionen

    MENÜFUNKTIONEN Die Druckermenüeinstellungen, die Sie in der Zustandsüberwachung vorgenommen haben, können als Zusammenfassung in einer gedruckten Menüübersicht eingesehen werden. (Einzelheiten darüber, wie Sie die Übersicht drucken, finden Sie im nächsten Abschnitt.) An dieser Stelle sollte angemerkt werden, dass viele dieser Einstellungen durch Druckertreibereinstellungen überschrieben werden können und häufig auch werden.

  • Seite 26: Drucken Der Menüeinstellungen

    DRUCKEN DER MENÜEINSTELLUNGEN So drucken Sie die Menüeinstellungen als Menüübersicht: Mit der Bedienfeldtaste Drücken Sie die Bedienfeldtaste, um den Drucker offline zu schalten. Drücken Sie die Bedienfeldtaste, und halten Sie sie mindestens zwei, aber weniger als fünf Sekunden gedrückt. Der Drucker druckt eine Liste der Menüeinstellungen und eine Demodruckseite.

  • Seite 27: B4350, B4350N, B4250Nps

    B4350, B4350N, B4250NPS BEDIENERFELD Das Bedienerfeld der Drucker B4350, B4350n, B4350nPS besteht aus einem menügesteuerten Bedienfeld, einem LC-Display und einer LED- Anzeige. FELDELEMENTE Ready-LED (grün). EIN – Bereit, Daten zu empfangen. BLINKT – Hinweis auf Verarbeitung von Daten oder Fehler. LC-Display.

  • Seite 28: Menüfunktionen

    Cancel-Taste. Drücken Sie diese Taste, um einen Druckauftrag abzubrechen. Value-Taste (–). Drücken Sie sie kurz, um zur vorherigen Werteinstellung der einzelnen Menüpunkte zu blättern. Item-Taste (–). Drücken Sie sie kurz, um zum vorherigen Menüpunkt zu blättern. Online-Taste. Drücken Sie die Taste, um aus dem Online- in den Offline-Modus und wieder zurück zu wechseln.
  • Seite 29 Info-Menü Dieses Menü ermöglicht Ihnen, rasch mehrere Menüpunkte aus dem Drucker aufzulisten. INFO-MENÜ Menüpunkt Maßnahme MENÜ DRUCKEN Ausführen DATEILISTE DRUCKEN Ausführen PCL-SCHRIFTEN DRUCK Ausführen PSE-SCHRIFTEN DRUCK Ausführen IBM PPR SCHRIFT DRU. Ausführen EPSON FX SCHRIFT DR Ausführen DEMO1 Ausführen Druckmenü In diesem Menü...
  • Seite 30 Papiermenü In diesem Menü können Sie Einstellungen für eine breite Palette von Druckmedien vornehmen. PAPIERMENÜ Menüpunkt Standard- Anmerkungen einstellung PAPIERFORMAT KASS.1 A4-FORM PAPIERSORTE KASS.1 NORMALPAPIER PAPIERGEWICHT KASS.1 NORMAL PAPIERFORMAT KASS.2 A4-FORM Wenn Kassette 2 installiert ist PAPIERSORTE KASS.2 NORMALPAPIER Wenn Kassette 2 installiert ist PAPIERGEWICHT KASS.2 NORMAL Wenn Kassette 2 installiert ist...
  • Seite 31 MENÜ SYSTEM-KONFIG. Menüpunkt Standard- Anmerkungen einstellung LÖSCHBARE WARNUNGEN AUTOMATISCH WEITER WARTEN MANUELL 60 SEK WARTEZEIT 40 SEK TONERMANGEL WEITER PAPIERSTAU: WEITER? FEHLERBERICHT SPRACHE ENGLISCH PCL-Emulation Dieses Menü steuert die PCL-Emulation des Druckers. PCL MENÜ Menüpunkt Standard- Anmerkungen einstellung SCHRIFTEN RESID. SCHRIFT-NUMMER I000 ZEICHENDICHTE...
  • Seite 32 PPR-Emulation Dieses Menü steuert die PPR-Emulation des Druckers. PPR-MENÜ Menüpunkt Standard- Anmerkungen einstellung ZEICHENDICHTE 10 CPI KOMPRIMIERT 12 20 IBM-ZEICHENSATZ SET-2 ZEICHENSATZ IBM-437 BUCHSTABE Ö GESPER. ZIFFER 0 NORMAL ZEILENABSTAND 6 LPI KEINE LEERSEITE CR-FUNKTION LF-FUNKTION ZEILENLÄNGE 80 SPALTEN SEITENLÄNGE. RAND OBEN 0,0 ZOLL RAND LINKS...
  • Seite 33 PPR-MENÜ Menüpunkt Standard- Anmerkungen einstellung SEITENLÄNGE. RAND OBEN 0,0 ZOLL RAND LINKS 0,0 ZOLL AUF LETTER-FORMAT GESPER. TEXTHÖHE GLEICH Parallelmenü Dieses Menü steuert den Betrieb der parallelen Datenschnittstelle des Druckers. PARALLELMENÜ Menüpunkt Standard- Anmerkungen einstellung PARALLEL GÜLTIG BIDIREKTIONAL GÜLTIG GÜLTIG ACK-IMPULSDAUER SCHMAL ACK/BUSY-TIMING...
  • Seite 34 RS232C-MENÜ Menüpunkt Standard- Anmerkungen einstellung DATENBITS 8 BITS Nur wenn RS232C installiert PARITÄT KEINE Nur wenn RS232C installiert MIN. BUSY 200 ms Nur wenn RS232C installiert OFF-EMPF GESPER. Nur wenn RS232 und PSE installiert sind USB-Menü Dieses Menü steuert den Betrieb der USB-Datenschnittstelle des Druckers.
  • Seite 35 NETZWERKMENÜ Menüpunkt Standard- Anmerkungen einstellung IP ADDRESS SET AUTO Nur wenn NIC installiert ist IP BYTEn Nur wenn NIC installiert ist SM BYTEn Nur wenn NIC installiert ist GW BYTEn Nur wenn NIC installiert ist INITIAL? Nur wenn NIC installiert ist WEB/IPP GÜLTIG Nur wenn NIC installiert ist...
  • Seite 36 SYSTEMEINSTELLMENÜ Menüpunkt Standard- Anmerkungen einstellung U-EINZUG PCL-KENNUNG Nur wenn MPF installiert ist SEITENAUSRICHTUNG MITTIG Wartungsmenü Dieses Menü bietet Zugang zu den unterschiedlichen Druckerwartungsfunktionen. WARTUNGSMENÜ Menüpunkt Standard- Anmerkungen einstellung EEPROM RÜCKSETZEN TROMMELZ RESET ENERGIESPARMODUS GÜLTIG SETTING SCHWÄRZE REINIGUNGSSEIT Gebrauchmenü Dieses Menü dient ausschließlich Informationszwecken und enthält einen Hinweis auf die Gesamtnutzung des Druckers und die voraussichtliche verbleibende Lebensdauer seines Verbrauchsmaterials.

  • Seite 37: Ändern Der Anzeigesprache

    ÄNDERN DER ANZEIGESPRACHE So ändern Sie die Sprache, die auf dem LCD-Feld des Druckers angezeigt wird: Drücken Sie die Taste Online, um den Drucker wieder in den Offline-Zustand zurückzuschalten. Drücken Sie mehrere Male die Taste Menu, bis SYSTEM- KONFIG angezeigt wird. Drücken Sie die Taste Select.

  • Seite 38: Papierempfehlungen

    PAPIEREMPFEHLUNGEN Informationen darüber, welches Papier Sie in den Drucker einlegen können und welches Eingabefach und welche Auswurfmethode verwendet werden, finden Sie im Abschnitt „Papier- und Kassetteninformationen“ im Kapitel „Technische Daten“. PAPIER- UND BRIEFUMSCHLAGSORTEN Der Hersteller dieses Druckers empfiehlt, bei der Auswahl des Papiers und der Briefumschläge für Ihren Drucker wie folgt vorzugehen: Papier und Umschläge sind eben zu lagern und vor Luftfeuchtigkeit, direkter Sonneneinstrahlung und...

  • Seite 39: Transparentfolien Und Klebeetiketten

    TRANSPARENTFOLIEN UND KLEBEETIKETTEN Der Hersteller dieses Druckers empfiehlt, bei der Auswahl der Transparentfolien und Klebetiketten für Ihren Drucker wie folgt vorzugehen: Verwenden Sie stets den manuellen Einzug. Verwenden Sie stets das hintere Ausgabefach. Das Papier muss für Laserdrucker oder Fotokopierer ausgelegt sein und 200 °C für die Dauer von 0,1 Sekunden standhalten.

  • Seite 40: Einlegen Des Papiers

    EINLEGEN DES PAPIERS HINWEIS Wenn Sie Papier in eine Papierkassette einlegen, sollten Sie zuerst das restliche Papier herausnehmen, danach das neue Papier und schließlich das herausgenommene Papier einlegen. Auf diese Weise ist gewährleistet, dass zuerst das älteste Papier verwendet wird. Außerdem können Staus vermieden werden.

  • Seite 41: Mit Der Vorderseite Nach Oben Oder Nach Unten

    Stellen Sie die Papierführungen (1) ein. Es ist wichtig, dass die Papierführungen richtig eingestellt sind, so dass das Papier während des Druckvorgangs nicht abgeschrägt wird. Papierstaus können nicht ausgeschlossen werden, wenn dieser Vorgang nicht ordnungsgemäß durchgeführt wird. Setzen Sie das Fach wieder in den Drucker ein. Die Papierstandanzeige (4) veranschaulicht, wie viel Papier das Fach noch enthält.

  • Seite 42: Automatische Einzugsreihenfolge

    AUTOMATISCHE EINZUGSREIHENFOLGE Wenn keine optionalen Einzugsfächer installiert sind, wird die Funktion Wechsel im Druck-Menü standardmäßig auf AUS und die Funktion Kass.Seq auf RUNTER gesetzt. Achten Sie darauf, dass die Funktion Wechsel auf EIN (Standard) gesetzt ist und ein optionales Einzugsfach oder beide installiert sind. Wenn ein Fach kein Papier mehr enthält, wird das Papier automatisch in der folgenden Reihenfolge eingezogen: Kass.

  • Seite 43: Schweres Papier Oder Karton

    SCHWERES PAPIER ODER KARTON Der normale Papierpfad vom Hauptpapierfach zum oberen Ausgabestapel beinhaltet zwei komplette Wenden. Dabei kann schweres Papier oder Karton gestaut oder falsch eingezogen werden. Verwenden Sie das Fach für die manuelle Zufuhr (Mehrzweckfach), um diese Papiersorte einzuziehen, und das hintere Papierausgabefach, um das Druckergebnis aufzunehmen.

  • Seite 44: Papiereinzug, -Größe Und -Einstellung

    Sie den Drucker beim Einlegen von Papier manuell so einstellen, dass er dem Papier wie hier beschrieben gerecht wird. B4250, B4250N Die Druckqualität für unterschiedliche Papiertypen wird wie folgt durch Ändern der Papiersorte angepasst: Starten Sie die Zustandsüberwachung Zustandsüberwachung...
  • Seite 45 Bedrucken von Transparentfolien Beim Bedrucken von Transparentfolien muss der manuelle Einzug verwendet und die Papiersorte wie folgt in Transparentfolien geändert werden ACHTUNG! Der Drucker kann beschädigt werden, wenn beim Drucken von Transparentfolien die falschen Einstellungen verwendet werden. Öffnen Sie den manuellen Einzug des Druckers, und legen Sie die Transparentfolie mit der Vorderseite nach unten zwischen die Papierführungen.

  • Seite 46: B4350, B4350N, B4350Nps

    B4350, B4350N, B4350NPS Mit dem Bedienfeld Ihres Druckers können Sie Folgendes auswählen: Das zu verwendende Papier Die Größe des Papiers, das Sie verwenden möchten Das Gewicht des Papiers (Stärke) Die Papiersorte HINWEIS l Wenn die Einstellungen im Drucker nicht mit den aus Ihrem Computer ausgewählten identisch sind, kann der Drucker nicht drucken.
  • Seite 47 Drücken Sie die Taste Select Select. Neben dem ausgewählten Select Select Papiereinzug wird ein Pluszeichen (+) angezeigt. HINWEIS Wenn auf WECHSEL auf EIN gesetzt ist und mehrere Papierfächer eingesteckt sind, schaltet der Papiereinzug automatisch zum nächsten verfügbaren Papierfach, so dass unterbrechungsfrei gedruckt wird. Papiergröße Legen Sie die Papiergröße wie folgt fest.
  • Seite 48 Papiersorte und Gewicht Legen Sie Papiertyp und Gewicht wie folgt fest: ACHTUNG! Wenn die Papiersorte oder das Papiergewicht nicht richtig eingestellt ist, wird die Papierqualität beeinträchtigt und die Fixierrolle kann beschädigt werden. Drücken Sie die Taste Online, um den Drucker wieder in den Offline-Zustand zurückzuschalten.

  • Seite 49: Schnittstellen

    Druck verwendet (als Option verfügbar). Ethernet – Für die Netzwerkkabelverbindung. Dieser Anschluss ist auf dem B4250n, B4350n und B4350nPS Standard und auf dem B4250 und dem B4350 optional. HINWEIS l Der gleichzeitige Anschluss von seriellen/USB- und parallelen Kabeln an den Drucker wird nicht empfohlen.
  • Seite 50 Wenn Ihr Drucker als Netzwerkdrucker installiert werden soll, lesen Sie den entsprechenden Abschnitt im Benutzerhandbuch der Netzwerkschnittstellenkarte. Dort finden Sie weitere Einzelheiten dazu, wie Sie die Netzwerkverbindung konfigurieren, bevor Sie die Druckertreiber installieren. HINWEIS Zum Installieren einer Netzwerkverbindung sind Administratorrechte erforderlich.

  • Seite 51: Druckertreiber

    DRUCKERTREIBER Dieses Kapitel beschreibt, wie Sie einen Druckertreiber unter zwei Betriebssystemtypen, und zwar Windows und Macintosh, installieren. Die Druckertreiber sind auf der Druckertreiber-CD-ROM (CD1) enthalten. Die neusten Informationen über die Druckertreiberinstallation finden Sie in der Readme-Datei auf dieser DRUCKERTREIBER > 51...

  • Seite 52: Windows-Betriebssysteme

    [Install Printer Driver] (Druckertreiber installieren), und folgen Sie den Bildschirmanleitungen, um die Druckertreiberinstallation abzuschließen. Nur B4250, B4250n: Nach der Installation eines oder mehrerer Treiber klicken Sie auf Software Utilities (Software- Dienstprogramme), wählen Sie die Zustandsüberwachung aus, und installieren Sie sie.

  • Seite 53: Macintosh-Betriebssysteme

    MACINTOSH-BETRIEBSSYSTEME Informationen darüber, wie Sie die geeigneten Macintosh-Treiber installieren, finden Sie in der Readme-Datei auf CD1. INSTALLIERTE OPTIONEN Achten Sie darauf, dass die installierten Optionen im Druckertreiber verfügbar sind. DRUCKERTREIBER > 53...

  • Seite 54: Betrieb

    BETRIEB In diesem Kapitel erhalten Sie einen Überblick über den Betrieb Ihres Druckers in einer Windows- oder Macintosh-Umgebung. In der Windows-Umgebung ist die PCL-Emulation auf allen Druckermodellen verfügbar, während die PS-Emulation nur auf dem B4350nPS-Modell Standard und auf den Druckermodellen B4350 und B4350n optional ist.
  • Seite 55 um die Werte, die Sie eventuell für bestimmte Anwendungen oder Dokumente ändern möchten. Die Änderungen, die Sie hier vornehmen, sind nur so lange wirksam, wie diese Anwendung ausgeführt wird. PCL-Emulation Die folgenden Registerkarten sind verfügbar: Einrichten, Auftragsoptionen und Bild. Registerkarte Einrichten. Die Papiergröße und die Papiergröße Ihres Dokuments müssen identisch sein (es sei denn, Sie möchten den Ausdruck skalieren).
  • Seite 56 Wenn Sie manuell auswählen, wird das Auswahlfeld „Gewicht“ angezeigt. Sie können die Druckereinstellung beibehalten oder ggf. eine Einstellung auswählen. Zur Auswahl stehen mehrere Dokumentweiterverarbeitungsoptionen, z.B. eine Seite pro Blatt oder N-fach (wobei N 2 oder 4 sein kann) zum Drucken verkleinerter Seiten, wobei mehrere Seiten pro Blatt gedruckt werden.
  • Seite 57 Registerkarte Auftragsoptionen Die Ausgabeauflösung der gedruckten Seite kann wie folgt eingestellt werden. Die höchste Qualitätseinstellung druckt bei 600 x 1200 dpi. Die Option beansprucht mehr Druckerspeicher als die anderen und druckt am langsamsten. Die normale Einstellung druckt bei 600 x 600 dpi. Sie eignet sich für die meisten Anwendungen.
  • Seite 58 Im Raster- (Bitmap-)Modus wird das Seitenbild hauptsächlich vom Computer verarbeitet, so dass für den Drucker nur einige wenige Verarbeitungsaufgaben übrig bleiben, obwohl die Datei groß sein kann. Im Vektormodus kann die Datei kleiner sein und z.B. schneller über ein Netzwerk übertragen werden. Diese Auswirkungen sind beim Drucken von Grafiken ausgeprägter als beim Drucken von Text.
  • Seite 59 Registerkarte Bild Dithering erzeugt eine Zwischengraustufe, indem die beim Drucken verwendete Kombination von Punkten eingestellt wird. Durch Auswahl einer Einstellung legen Sie fest, wie detailliert ein Grafikbild gedruckt wird. „Optimiert für Fotos“ gibt an, dass ein Punktbildschirm für das Dithering verwendet wird, während „Optimiert für Grafik“...
  • Seite 60 PS-Emulation Die Registerkarten Layout , Papier/Qualität, Auftragsoptionen . Registerkarte Layout Als Seiteneinrichtung kann entweder Hochformat oder Querformat oder Querformat um 180 Grad gedreht eingestellt werden. Als Reihenfolge der Druckseiten kann vorne nach hinten oder von hinten nach vorne angegeben werden. Legen Sie fest, wie viele Seiten auf einem Blatt gedruckt werden sollen.
  • Seite 61 Klicken Sie auf die Schaltfläche Erweitert, um weitere Dokumentoptionen wie folgt einzustellen: Wählen Sie die erforderliche Druckpapiergröße aus. Sie können die TrueType-Schriftart durch eine andere ersetzen. Sie können andere Dokumentoptionen nach Bedarf einstellen, z.B. PostScript-Optionen und Druckerfunktionen. BETRIEB > 61...
  • Seite 62 Registerkarte Papier/Qualität Sie können die Papierquelle auswählen oder als automatische Auswahl belassen. Mit der Schaltfläche Erweitert können Sie auf die Optionen zugreifen, die Sie auch auf der Registerkarte Layout finden. BETRIEB > 62...
  • Seite 63 Registerkarte Auftragsoptionen Die Ausgabeauflösung der gedruckten Seite kann wie folgt eingestellt werden. Die höchste Feineinstellung druckt bei 600 x 1200 dpi. Die Option beansprucht mehr Druckerspeicher als die anderen und druckt am langsamsten. Die Einstellung Normal druckt bei 600 x 600 dpi. Sie eignet sich für die meisten Anwendungen.
  • Seite 64 Ihre gedruckten Seiten können skaliert und an größeres oder kleineres Briefpapier angepasst werden. Mit der Schaltfläche Erweitert können Sie auf Funktionen für den Spiegelbilddruck oder Negativbilddruck zugreifen. Eine Bildschirmschaltfläche stellt die Standardeinstellungen wieder her. BETRIEB > 64...

  • Seite 65: Einstellung In Der Windows-Systemsteuerung

    EINSTELLUNG IN DER WINDOWS-SYSTEMSTEUERUNG Wenn Sie das Treibereigenschaftenfenster direkt aus Windows und nicht aus einem Anwendungsprogramm einstellen möchten, stehen Ihnen mehr Einstellungen zur Verfügung. Die hier vorgenommenen Änderungen betreffen alle Dokumente, die Sie aus Windows- Anwendungen drucken, und werden von einer Windows-Sitzung in die nächste übernommen.
  • Seite 66 Mit dieser Schaltfläche drucken Sie eine Testseite, um sicherzustellen, dass Ihr Drucker arbeitet. HINWEIS Die o.g. Funktionen stammen aus Windows 2000 und können bei anderen Betriebssystemen abweichen. BETRIEB > 66...
  • Seite 67 Registerkarte Erweitert Sie können angeben, zu welchen Tageszeiten der Drucker verfügbar ist. Gibt die aktuelle Priorität von 1 (niedrigste) bis 99 (höchste) an. Dokumente mit der höchsten Priorität werden zuerst gedruckt. Legt fest, dass Dokumente gespoolt, d.h. in einer Spezialdruckdatei gespeichert werden sollen, bevor sie gedruckt werden.
  • Seite 68 Dies ist das Gegenteil der o.g. Auswahlmöglichkeit. Der Druckvorgang startet so schnell wir möglich, nachdem das Spooling des Dokuments beginnt. Diese Einstellung legt fest, dass das Dokument nicht gespoolt, sondern direkt gedruckt werden soll. Ihre Anwendung kann normalerweise erst dann weiter verwendet werden, wenn der Druckauftrag beendet ist.
  • Seite 69 Diese Einstellung legt fest, ob erweiterte Funktionen, z.B. Seiten pro Blatt, je nach Drucker verfügbar sind. Damit Sie normal drucken können, muss die Option aktiviert sein. Wenn Kompatibilitätsprobleme auftreten, können Sie die Funktion deaktivieren. Allerdings stehen dann die erweiterten Optionen vielleicht nicht zur Verfügung, auch wenn die Hardware sie unterstützt.
  • Seite 70 Registerkarte Geräteoptionen In diesem Fenster können Sie auswählen, welche optionalen Upgrades auf Ihrem Computer installiert werden. Siehe Kapitel „Installieren von Optionen“. BETRIEB > 70...
  • Seite 71 PS-Emulation Die Hauptregisterkarten sind Allgemein , Erweitert und Geräteeinstellungen. Die Registerkarten Allgemein und Erweitert und die entsprechenden Registerkarten der PCL-Emulation sind identisch (s.o.). Registerkarte Geräteeinstellungen Sie können die gewünschten Papiergrößen in den verfügbaren Papiereinzugsfächern festlegen. Sie können je nach Anwendung eine Vielzahl von Schriftarteinstellungen vornehmen.

  • Seite 72: Druckereinstellungen In Macintosh

    DRUCKEREINSTELLUNGEN IN MACINTOSH Lesen Sie die Readme-Datei auf der Treiber-CD, CD1 und die Online- Hilfe aus der Treibersoftware. BETRIEB > 72...

  • Seite 73: Verbrauchsmaterial Und Wartung

    VERBRAUCHSMATERIAL UND WARTUNG In diesem Abschnitt wird beschrieben, wie Sie die Tonerpatrone und Bildtrommel austauschen und allgemeine Wartungsaufgaben erledigen. EINZELHEITEN ZUM BESTELLEN VON VERBRAUCHSMATERIAL Menüpunkt Lebensdauer Bestellnr. Toner 2.500 A4 bei 5 % 01103402 Toner, hohe Kapazität, B4350, 6.000 A4 bei 5 % 01101202 B4350n, B4350nPS Bildtrommel...

  • Seite 74: Zeitpunkt Des Austauschs Der Tonerpatrone

    ZEITPUNKT DES AUSTAUSCHS DER TONERPATRONE B4250, B4250N Tauschen Sie die Tonerpatrone aus, wenn die Drucker- Statusüberwachung einen niedrigen Tonerstand anzeigt. Darüber hinaus blinkt die Error-LED langsam, wenn der Tonerstand niedrig ist. Nachdem der niedrige Tonerstand angezeigt wurde, druckt der Drucker ca. 100 weitere Seiten, zeigt dann an, dass der Toner leer ist und hört auf zu drucken.
  • Seite 75 VORSICHT! Wenn Sie Toner inhalieren oder in die Augen bekommen, trinken Sie einen Schluck Wasser bzw. spülen Sie Ihre Augen mit reichlich Wasser. Suchen Sie sofort einen Arzt auf. Schalten Sie den Drucker aus, und warten Sie zehn Minuten, damit die Fixiereinheit abgekühlt ist, bevor Sie die obere Abdeckung öffnen.

  • Seite 76: Lebensdauer Der Bildtrommel

    Druckauftrag eine andere Anzahl von Seiten umfasst und die Umgebungsbedingungen und die verwendete Papiersorte unterschiedlich sein können. ZEITPUNKT DES AUSTAUSCHS DER BILDTROMMEL B4250, B4250N Wenn die Trommel 90 % ihrer Lebensdauer erreicht hat, wird die Meldung TROMMEL AUSTAUSCHEN in der Drucker- Zustandsüberwachung angezeigt. Außerdem blinkt die Fehler-LED- Anzeige schnell, wenn die Bildtrommel ersetzt werden muss.

  • Seite 77: Austauschen Der Bildtrommel

    AUSTAUSCHEN DER BILDTROMMEL Es wird empfohlen, dass Sie die Tonerpatrone austauschen und dabei gleichzeitig die LED-Zeile reinigen.. ACHTUNG! Die grüne Bildtrommeloberfläche im unteren Bereich der Patrone muss vorsichtig behandelt werden und ist vor allem lichtempfindlich. Berühren Sie sie nicht, und setzen Sie sie nicht mehr als fünf Minuten normalen Lichtverhältnissen im Raum aus.

  • Seite 78: Zurücksetzen Des Trommelzählers

    Nachdem Sie die Bildtrommel ausgetauscht haben, setzen Sie den Trommelzähler zurück, damit die Anzahl der auf der Bildtrommel gedruckten Seiten korrekt angegeben wird. B4250, B4250N Starten Sie die Zustandsüberwachung für den Drucker. Klicken Sie auf Registerkarte Druckereinrichtung – Schaltfläche Druckermenü – Registerkarte Wartung 1.

  • Seite 79: Erzeugen Einer Reinigungsseite

    ERZEUGEN EINER REINIGUNGSSEITE Wenn die Seiten blass gedruckt werden, Streifen oder sonstige Mängel aufweisen, kann das Problem durch Erzeugen einer Trommelreinigungsseite gelöst werden. B4250, B4250N Verwenden der Drucker-Zustandsüberwachung Starten Sie die Zustandsüberwachung für den Drucker. Klicken Sie auf die Registerkarte [Druckereinrichtung] –...

  • Seite 80: B4350, B4350N, B4350Nps

    B4350, B4350N, B4350NPS Drücken Sie die Taste Online, um den Drucker wieder in den Offline-Zustand zurückzuschalten. Öffnen Sie das manuelle Einzugsfach, und legen Sie ein Blatt A4-Papier zwischen die Papierführungen ein. Drücken Sie mehrere Male die Taste Menu, bis WARTUNGSMENÜ angezeigt wird. Drücken Sie dann die Taste Select.

  • Seite 81: Fehlerbeseitigung

    Ihr Drucker kann Ihnen nützliches Feedback während des normalen Betriebs, aber auch bei Druckproblemen liefern, so dass Sie die geeigneten Gegenmaßnahmen ergreifen können. B4250, B4250N Die Status- und Fehlermeldungen werden in Ihrer Sprache in der Zustandsüberwachung angezeigt. Die Fehlermeldungen werden von einem blinkenden Fehlerhinweis begleitet.

  • Seite 82: Papierstaus

    PAPIERSTAUS Sofern Sie den Empfehlungen dieses Handbuchs zur Verwendung von Druckmedien folgen und das Papier vor dem Gebrauch in gutem Zustand ist, sollte Ihr Drucker über Jahre gesehen zuverlässig arbeiten. Allerdings treten gelegentlich Papierstaus auf. Der folgende Abschnitt beschreibt, wie Sie sie schnell und auf einfache Weise beseitigen.

  • Seite 83: Einzugs-Papierstau

    EINZUGS-PAPIERSTAU Entfernen Sie das Papierfach aus dem Drucker. Entfernen Sie zerknittertes oder geknicktes Papier. Entfernen Sie Papier von der Unterseite des Druckers. Setzen Sie das Papierfach wieder ein. Nachdem Sie das beschädigte oder falsch eingezogene Papier entfernt haben, müsste der Drucker weiter drucken. PAPIERSTAU AUßERHALB DES DRUCKERS ODER AUSGABE-PAPIERSTAU Entfernen Sie das Fach, und beseitigen Sie alle falsch...

  • Seite 84: Probleme Mit Der Druckqualität

    Schließen Sie die obere Abdeckung, und drücken Sie sie nach unten, um sie zu verriegeln. Der Drucker läuft warm und startet den Druckvorgang, sobald er bereit ist. Die durch den Stau verlorene Seite wird normal neu gedruckt. HINWEIS Wenn die Seite des gestauten Papiers hervorragt und von der Ausgabe aus gesehen werden kann, setzen Sie die Bildtrommel wieder ein, schließen Sie die obere Abdeckung, und schalten Sie den Drucker ein.
  • Seite 85 Symptom Problem Lösung Alle Seiten werden Hardwareproblem. Wenden Sie sich an den Kundendienst. schwarz gedruckt. Schmierstellen Beschädigte Erzeugen Sie eine Reinigungsseite, die wiederholen sich auf Bildtrommelkartusche wiederholt auftretenden Schmierstellen der Seite verursacht alle 4,06 cm sind vielleicht vorübergehender Natur. Schmierstellen infolge von Kerben und Kratzern.
  • Seite 86 Symptom Problem Lösung Zeichen in Fettdruck Der Tonerstand ist Setzen Sie eine neue Tonerpatrone ein. und dunkle Linien niedrig. sind verschmiert. Der Ausdruck ist Zu hohe Ändern Sie die Dunkelheitseinstellung. dunkler als sonst. Dunkelheitseinstellung. Übermäßig wellige Die falsche Seite des Drehen Sie das Papier im Fach um.

  • Seite 87: Softwareprobleme

    SOFTWAREPROBLEME Ihre Software (Betriebsumgebung, Anwendungen und Druckertreiber) steuert den Druckprozess. Achten Sie darauf, dass Sie den richtigen Treiber für Ihren Drucker ausgewählt haben. Weitere Informationen entnehmen Sie der Softwaredokumentation. Symptom Problem Lösung Der Ausdruck ist Falscher Treiber Installieren Sie den richtigen Treiber. verstümmelt.

  • Seite 88: Hardwareprobleme

    HARDWAREPROBLEME Symptom Problem Lösung Ein Teil eines Unzureichender Ändern Sie die Auflösung, verringern Sie Grafikbilds wird auf Druckerspeicher für die Bildgröße, oder erweitern Sie den einer, der andere auf dieses Bild bei dieser Druckerspeicher. einer zweiten Seite Auflösung. gedruckt. Wenn Sie drucken Konfigurationsfehler.

  • Seite 89: Installieren Von Optionen

    Mehrzweckfach: Vergrößert das Papierangebot, mit dem Ihr Drucker arbeiten kann (Kapazität 100 Blatt) Die folgenden Erweiterungen sind möglich: 8-MB-Flash-DIMM: Ermöglicht, weitere Schriftarten oder Barcodes für die Drucker B4250, B4250n, B4350 und B4350n zu speichern. 16-MB-Flash-DIMM: Ermöglicht, weitere Schriftarten oder Barcodes für die Drucker B4250, B4250n, B4350 und B4350n zu speichern.

  • Seite 90: Installation

    hat entsprechend dem Basisspeicher des Druckers weiterhin eine Kapazität von 16 MB. Wenn ein PS-Upgrade für einen B4350 oder B4350n mit bereits installierter Speichererweiterung installiert werden muss, lassen Sie das im Lieferumfang der PS- Option enthaltene 16-MB-RAM-DIMM weg und installieren Sie nur das PS-DIMM. Der insgesamt verfügbare Druckerspeicher verringert sich dadurch um 16 MB, da für den PS-Code statt dessen 16 MB des bereits installierten RAM genutzt werden.

  • Seite 91: Technische Daten

    Auflösung 1200 x 600 dpi Emulationen PCL6, PCL5e, Epson FX, IBM ProPrinter, Mac OS9, Mac OS X für B4250, B4250n, B4350, B4350n PCL6, PCL5e, Epson FX, IBM ProPrinter, Mac OS9, Mac OS X, PS für B4350nPS Schnittstellen Paralleler Anschluss in Übereinstimmung mit dem Standard IEEE 1284-1994.

  • Seite 92: Allgemeine Abmessungen

    Menüpunkt Technische Daten Verbrauchs- Tonerpatrone, Bildtrommel material ALLGEMEINE ABMESSUNGEN 355mm 607.5mm 395mm 200mm (B4250) 215mm (B4350) TECHNISCHE DATEN > 92...

  • Seite 93: Papier- Und Fachinformationen

    PAPIER- UND FACHINFORMATIONEN Einzugs- und Auswurfmethoden richten sich nach der Sorte, der Größe und der Stärke des verwendeten Papiers. Das Diagramm mit Hinweisen/Symbolen/Begriffen auf der folgenden Seite bietet grundlegende Informationen. (Geringfügige Abweichungen von Einstellungen können je nach Benutzer-Setup und Umgebungsbedingen erforderlich sein.) Einzug Auswurf Kassette...

  • Seite 94: Hinweise/Symbole/Begriffe

    HINWEISE/SYMBOLE/BEGRIFFE Hinweise: Wenn ein optionales zweites Papierfach verwendet wird, wird das Originalfach als Fach 1 und das optionale Fach als Fach 2 bezeichnet. Es ist nicht möglich, benutzerdefinierte Papierformate im PS- Emulationstreiber zu verwenden. Fach 2 ist für 148 x 216 mm breites und 210 x 316 mm langes Papier ausgelegt.

  • Seite 95: Stichwortverzeichnis

    Drucken ........11 Drucken mit der Vorderseite nach Bildtrommel oben ........41 Austauschen ......76 Drucken mit der Vorderseite nach Lebensdauer ......76 unten ........41 Zurücksetzen des B4250-Zählers .......78 Zurücksetzen des Einlegen B4350-Zählers .......78 Papier ........40 Bildtrommelzähler ......78 Einlegen des Papiers....40 Briefumschläge Einstellungen, Menü ....24 Drucken ........42...
  • Seite 96 Optionen Windows .........52 Installieren......89 Klebeetiketten ......39 Paper- und Umschlagsorten ..38 Papier Ausgabe-Papierstau ....83 Einlegen........40 B4350........27 Einzugs-Papierstau....83 LED-Anzeigen Einzugsreihenfolge....42 B4250........17 Etikettentypen ......39 LED-Zeile ........80 Fachauswahl in Windows ..55 Größeneinstellung in Menüeinstellungen Windows ........55 B4250........26 Papiersorten ......38 B4350........37 Papierstau innerhalb des Menüfunktionen Druckers ........83...
  • Seite 97 Drucker ........69 B4350........80 Unterstützungsmaterial....9 Schnittstelle Netzwerk.........49 Parallel ........49 Wartung Seriell ........49 Reinigen der Seite, B4250 ..79 USB ........49 Reinigen der Seite, B4350 ..80 Schweres Papier oder Karton..43 Reinigen einer LED-Zeile ..80 Seitenausrichtung Wasserzeichen Einstellung in Windows..57 Drucken in Windows ..57 Softwareprobleme ......88...

  • Seite 98: Oki Kontaktdaten

    OKI KONTAKTDATEN Oki Systems (Deutschland) GmbH Oki Systems (Deutschland) GmbH Oki Systems (Deutschland) GmbH Oki Systems (Deutschland) GmbH Hansaallee 187 40549 Düsseldorf Tel: +49 (0) 211 52 66-0 Fax: +49 (0) 211 59 33-45 BBS: + 49 (0) 211 5266-222...
  • Seite 99 B4250/B4350 central house balfour road, hounslow tw3 1hy united kingdom tel +44 (0) 20 8219 2190 Fax +44 (0) 20 8219 2199 07053503 Iss.01...
