Anschließen des Systems
Anschlüsse auf der Rückseite
*USB3 ist auf dem Mainboard des MAXDATA PLATINUM 3200 I Servers nicht verfügbar
Durch die NetzwerkLEDs auf der rechten und linken Seite von Netzwerkanschluss NIC 1 werden
folgende Zustände signalisiert.
Tabelle 1. NetzwerkLEDs
LED LEDStatus
Linke LED Aus
Grün
Grün blinkend
Rechte LED Aus
Grün
Gelb
8
�
�
� � � �

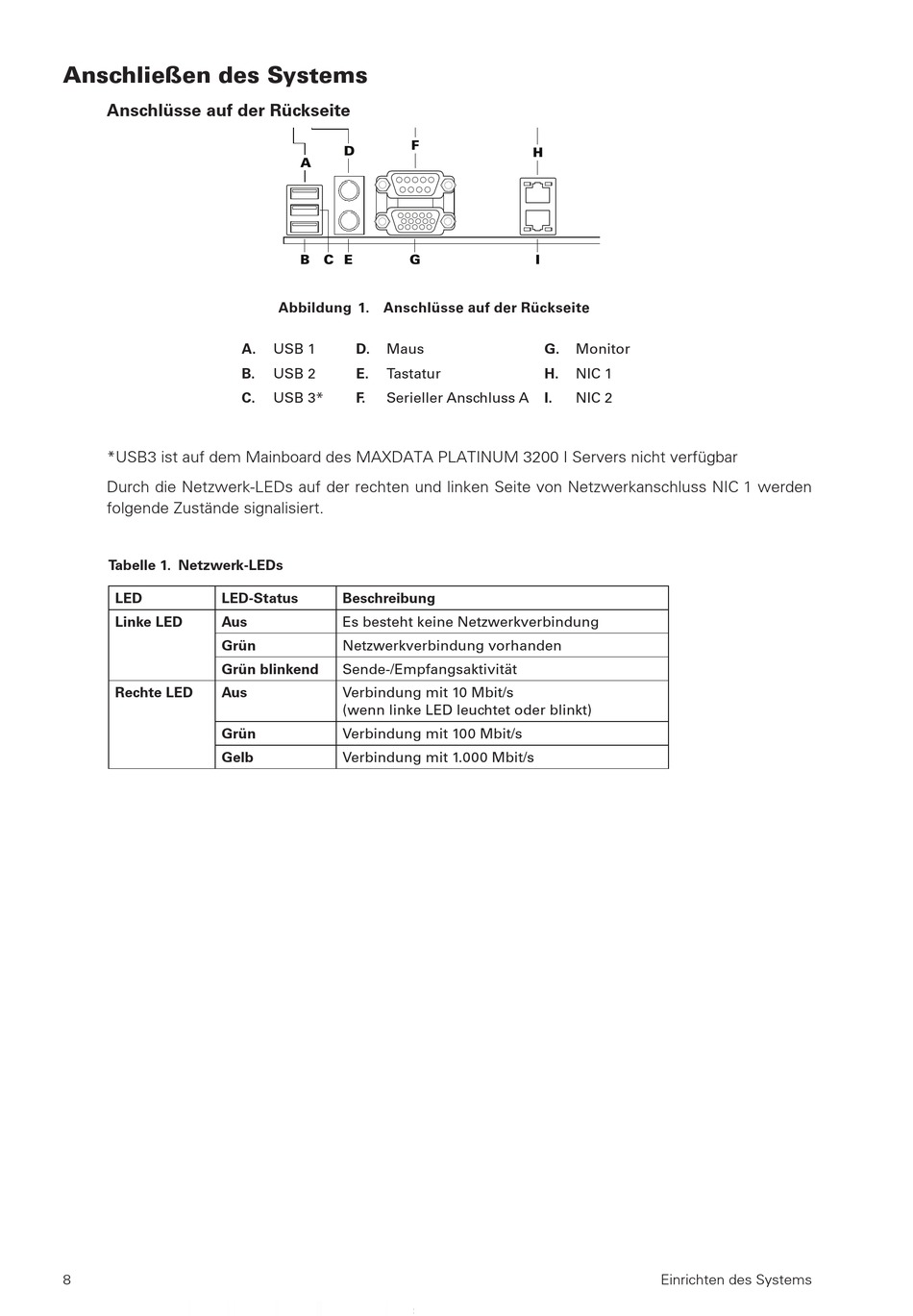

Abbildung 1. Anschlüsse auf der Rückseite
USB 1 Maus
A. D.
B. USB 2 E. Tastatur
C. USB 3* F. Serieller Anschluss A
Beschreibung
Es besteht keine Netzwerkverbindung
Netzwerkverbindung vorhanden
Sende-/Empfangsaktivität
Verbindung mit 10 Mbit/s
(wenn linke LED leuchtet oder blinkt)
Verbindung mit 100 Mbit/s
Verbindung mit 1.000 Mbit/s
�
�
�
Monitor
G.
H. NIC 1
I. NIC 2
Einrichten des Systems
