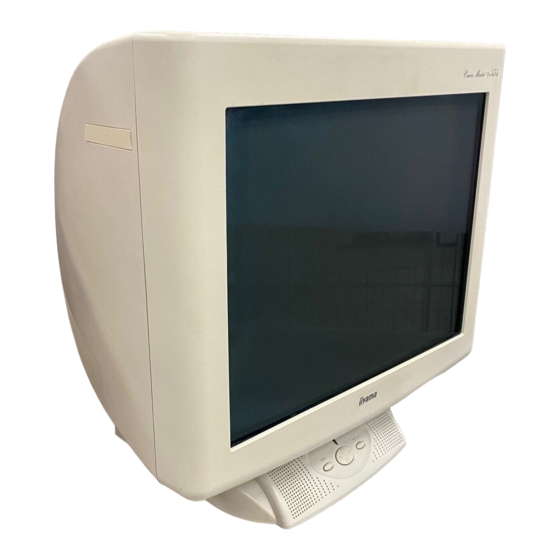

iiyama Vision Master Pro 454 Bedienungsanleitung

iiyama Vision Master Pro 454 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 23

Quicklinks

Contents
HM903DT / A902MT-v
USER MANUAL (English)
BEDIENUNGSANLEITUNG (German)
MODE D'EMPLOI (French)
GEBRUIKERSHANDLEIDING (Dutch)
ANVÄNDARHANDBOK (Swedish)
MANUALE DELL'UTENTE (Italian)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für iiyama Vision Master Pro 454

Inhaltszusammenfassung für iiyama Vision Master Pro 454

  • Seite 1 Contents HM903DT / A902MT-v USER MANUAL (English) BEDIENUNGSANLEITUNG (German) MODE D’EMPLOI (French) GEBRUIKERSHANDLEIDING (Dutch) ANVÄNDARHANDBOK (Swedish) MANUALE DELL’UTENTE (Italian)

  • Seite 2: Inhaltsverzeichnis

    PRESET MODES............CONNECTOR PIN ASSIGNMENT......... Thank you very much for choosing the iiyama Vision Master color monitor. We recommend that you take a few minutes to read carefully through this brief but comprehensive manual before installing and switching on the monitor. Please keep this manual in a safe place...
  • Seite 3 Congratulations! You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

  • Seite 4: Environmental Requirements

    Environmental requirements Flame retardants Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances.

  • Seite 5: Fcc Declaration Of Conformity

    To meet the FCC requirements, the specified signal cables below should be used. Signal Cable MB30 (Enclosed): 242Z013-01 Signal Cable MB31 (Optional): 242Z017-01 CAUTION Changes or modifications not expressly approved by iiyama could void the users authority to operate the equipment under FCC compliance regulations. CANADIAN DEPARTMENT OF COMMUNICATIONS COMPLIANCE STATEMENT This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus as set out in the radio interference regulation of the Canadian department of communications.

  • Seite 6: For Your Safety

    STOP OPERATING THE MONITOR WHEN YOU SENSE TROUBLE If you notice any abnormal phenomena such as smoke, strange sounds or fumes, unplug the monitor and contact your dealer or iiyama service center immediately. Further use may be dangerous and can cause fire or electric shock.
  • Seite 7 CAUTION MAINTAIN GOOD VENTILATION Ventilation slots are provided to keep the monitor from overheating. Covering the slots may cause fire. To allow adequate air circulation, place the monitor at least 10 cm (or 4 inches) from any walls. Do not remove the tilt stand when operating the monitor. Ventilation slots on the cabinet bottom will be blocked and the monitor may overheat if the stand is removed.

  • Seite 8: Customer Service

    To reduce fatigue use the Text mode or take a short break. CUSTOMER SERVICE NOTE If you have to return your unit for service and the original packaging has been discarded, please contact your dealer or iiyama service center for advice or replacement packaging. CLEANING WARNING...

  • Seite 9: Before You Operate The Monitor

    10A / 250V must be used. FOR WINDOWS 95/98/ME/2000 USERS Windows 95/98/Me/2000 Monitor Information File for iiyama monitors may be obtained via the Internet, using the address: http://www.iiyama.com (U.S.A.) http://www.iiyama.co.uk (U.K.)

  • Seite 10: Location Of Controls

    LOCATION OF CONTROLS A Speakers Front The volume control is performed with the On Screen Display. Press the Buttons and then the Menu Button continuously when the Menu is not displayed. B Power Indicator C Input Select Button (VIDEO 1/2) Select either VIDEO IN 1 or 2 for the signal input when both of the signal inputs are connected to a signal source.

  • Seite 11: Connecting Your Monitor

    The cable supplied with the monitor is for a standard 15 pin D-Sub connector. If a special cable is required please contact your local iiyama dealer or regional iiyama office.

  • Seite 12: Operating The Monitor

    OPERATING THE MONITOR The iiyama Vision Master has been preset at the factory with the signal timings listed on page 17 in PRESET MODES to create the best picture. If an incorrect picture appears during the operation, adjust the image by following the procedure below to get the desired picture.

  • Seite 13: Adjustment Menu Contents

    ADJUSTMENT MENU CONTENTS Direct You can skip the Menu pages and display an adjustment scale directly by using the following button operations. l Volume Control: Press the Buttons and then the Menu Button continuously when the Menu is not displayed. l Contrast/Brightness: Press the Buttons when the Menu is not displayed.
  • Seite 14 Main Menu Sub-Menu Problem / Option Button to Press Too small Zoom Too large Screen Too small Control H-Size Too large Too small V-Size Too large Too far to the left H-Position Too far to the right Too low V-Position Too high Return to Menu Return to Main Menu.
  • Seite 15 Main Menu Sub-Menu Problem / Option Button to Press To correct misconvergence H-Convergence for vertical lines Picture To correct misconvergence Quality V-Convergence for horizontal lines To correct vertical H-Moire wavy lines Moiré is the result of interference between the phosphor layout and the NOTE video signal.
  • Seite 16 Main Menu Sub-Menu Problem / Option Button to Press Top-Left To correct discoloration Landing To correct discoloration Top-Right Bottom-Left To correct discoloration Bottom-Right To correct discoloration Return to Menu Return to Main Menu. Too far to the left OSD H-Position Too far to the right Function Too low...
  • Seite 17 Main Menu Sub-Menu Option Any changes are automatically saved in Auto Save Recall the memory when the On Screen Display disappears. Function Turning off the power should be avoided while NOTE using the Menu. Reset Factory-preset data is restored. Performing this operation resets any adjustment NOTE data made by the user to the factory-preset frequencies.

  • Seite 18: Power Management Feature

    B Turn ON the monitor. Diagnosis A A color bar picture is displayed: The monitor is working normally. Check the computer. B A color bar picture is not displayed: The monitor may be damaged. Contact your dealer or iiyama service center. OPERATING THE MONITOR...

  • Seite 19: Trouble Shooting

    THE MONITOR or if the problem persists. If you are experiencing a problem which is not described below or you cannot correct the problem, discontinue using the monitor and contact your dealer or iiyama service center for further assistance. Problem...
  • Seite 20 Normal phenomenon on ‘Diamondtron M /NF-CRT’ monitors Misalignment of Aperture Grille Due to the nature of the Diamondtron M /NF-CRT, in rare cases, a misalignment of the aperture grille may happen by the shock or vibration caused during transportation. If a black vertical line appears on the screen, apply a light shock to the side of the monitor with your hand.

  • Seite 21: Appendix

    APPENDIX SPECIFICATIONS 19" (18.0" / 46cm viewable), Aperture Grille pitch Center: 0.25mm, Edges: 0.27mm, 90 degree deflection, Short persistence phosphor, Anti-reflection & Anti-static coating HM903DT: Diamondtron M -CRT A902MT-v: Diamondtron NF-CRT Sync Frequency Horizontal: 30.0-130.0kHz, Vertical: 50-200Hz Video Bandwidth 345MHz dot clock Recommended Resolution 1280 ×...

  • Seite 22: Preset Modes

    PRESET MODES The following chart indicates the Factory Preset Modes. Sync Polarity Horizontal Vertical VESA Timing Name Frequency Frequency 640×480 @60Hz 31.47kHz 59.9Hz Negative Negative 640×480 @85Hz Negative 43.27kHz 85.0Hz Negative 800×600 @85Hz 53.67kHz 85.1Hz Positive Positive 1024×768 @85Hz 68.68kHz 85.0Hz Positive Positive...
  • Seite 23 VOREINSTELLUNGEN..........STECKERBELEGUNG..........Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama Vision Master und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen Vision Master das erste Mal in Betrieb nehmen.
  • Seite 24 ZUBEHÖR ............4 Leuchtpunktor ..........11 n Änderungsrechte vorbehalten. n Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. n Als E ® ® - Partner hat iiyama sichergestellt, dass dieses Produkt den E - Bestimmungen NERGY NERGY für effiziente Energienutzung entspricht.

  • Seite 25: Für Ihre Sicherheit

    Sollten Sie irgendwelche unnormalen Phänomene wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.
  • Seite 26 VORSICHT BELÜFTUNG SICHERSTELLEN Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen Monitor und Wand. Entfernen Sie auf keinen Fall den Kipp-/Schwenkfuss.

  • Seite 27: Kundendienst

    SONSTIGES BITTE BEACHTEN SIE DIE HINWEISE FÜR DIE BENUTZUNG DER OPQ FUNKTION (=Optimierung der Bildqualität) Für HM903DT: Bei aktivierter OPQ Funktion kann es aufgrund der Eigenschaften der Diamondtron -CRT zu einer verminderten Konvergenz sowie zu Geometrieproblemen kommen. Sollten Sie zu lange helle, sich nicht bewegende Bilder anzeigen, kann dies zum Einbrennen des Phosphors bzw.

  • Seite 28: Vor Der Inbetriebnahme

    USB Kabel SU41 n Audiokabel AD21 (RCA zum Kopfhöreranschluss) n Bedienungsanleitung FÜR WINDOWS 95/98/ME/2000 BENUTZER Windows 95/98/Me/2000 Treiber und ICM-Profile für iiyama Monitore finden sie im Internet unter: http://www.iiyama.de ANMERKUNG Nähere Informationen über den Monitortreiber, Beschaffung und Installation finden Sie auf der oben angegebenen Internetseite.

  • Seite 29: Bedienungselemente

    BEDIENUNGSELEMENTE A Lautsprecher Die Lautstärke der integrierten Lautsprecher Vorderseite können Sie über das OSD regulieren. Drücken Sie die Tasten und dann durchgehen die Menütaste, wenn das On-Screen-Menü nicht dargestellt wird. B Betriebszustandsanzeige C Signalwahl - Schalter (VIDEO 1/2) Sind beide Signaleingänge mit einer aktiven Datenquelle verbunden, können Sie den Eingang durch Drücken der Taste VIDEO IN 1 / 2 umschalten.

  • Seite 30: Anschlusshinweise

    ANSCHLUSSHINWEISE A Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind. B Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels siehe Seite 17 STECKERBELEGUNG. C Benützen Sie das Audiokabel, um den Monitor an Ihre Audio-Anlage anzuschliessen. D Schliessen Sie den Monitor an einen USB-fähigen Computer mit dem USB-Kabel an, wenn sie die USB-Fähigkeiten nutzen wollen.

  • Seite 31: Inbetriebnahme

    INBETRIEBNAHME Der iiyama Vision Master ist werksseitig entsprechend der Tabelle auf Seite 17 voreingestellt. Falls Sie die Einstellung optimieren wollen, verfahren Sie bitte entsprechend der im folgenden beschriebenen Prozedur: Wenn Sie ein Symbol anklicken, öffnet sich automatisch ein Untermenü mit den entsprechenden Parametern.

  • Seite 32: Verfügbare Einstellparameter

    VERFÜGBARE EINSTELLPARAMETER Sie können die Menü-seiten überspringen und die Einstellungsskala für Kontrast und Helligkeit direkt aufrufen, indem Sie die folgende Einstellungen vornehmen: l Lautstärkenkontrolle: Drücken Sie die Tasten und dann durchgehen die Menütaste, wenn das On-Screen-Menü nicht dargestellt wird. l Kontrast / Helligkeit: Drücken Sie die Tasten, wenn das On-Screen-Menü...
  • Seite 33 Problem / Lösung Entsprechende Taste Hauptmenü Untermenü Zu klein Zoom Zu gross Bildkontrolle Zu klein H-Grösse Zu gross Zu klein V-Grösse Zu gross Zu weit links H-Position Zu weit rechts Zu niedrig V-Position Zu hoch Hauptmenü Zurück zum Hauptmenü. Kissenverzer. Verzerrung korrigieren Verzerrungen Trapez...
  • Seite 34 Problem / Lösung Entsprechende Taste Hauptmenü Untermenü Korrektur des vertikalen H-Konvergenz Farbversatzes Bildqualität Korrektur des horizontalen V-Konvergenz Farbversatzes Zur Korrektur vertikaler H-Moirée Wellen Moirée resultiert aus einer Interferenz zwischen Phosphor Layout BEMERKUNG und Video Signal. Durch leichte Veränderung der horizontalen und vertikalen Grösse können Sie den Effekt reduzieren.
  • Seite 35 Hauptmenü Untermenü Problem / Lösung Entsprechende Taste Beseitigung von Oben-Links Farbflecken Leuchtpunktkor Beseitigung von Oben-Rechts Farbflecken Beseitigung von Unten-Links Farbflecken Beseitigung von Unten-Rechts Farbflecken Hauptmenü Zurück zum Hauptmenü. Zu weit links OSD H-Position Zu weit rechts Funktionen Zu niedrig OSD V-Position Zu hoch 3 5 15 30 45 sec OSD Timer...
  • Seite 36 Hauptmenü Untermenü Lösung Die veränderten Einstellungen werden Auto Sichern automatisch bei jedem Ausblenden des On Screen Menüs abgespeichert. A b r u f e n Funktionen ACHTUNG Das Ausschalten des Monitors während des Einstellvorganges sollte vermieden werden, da dadurch die Veränderungen nicht abgespeichert werden können.

  • Seite 37: Power Management

    A Der Monitor stellt ein kleines farbiges Testbild dar: Der Monitor arbeitet einwandfrei. Bitte überprüfen Sie Ihren Computer. B Der Monitor stellt kein Testbild dar: Liegt der Defekt höchst wahrscheinlich am Monitor. Bitte kontaktieren Sie Ihren Fachhändler oder setzen Sie sich mit iiyama in Verbindung. INBETRIEBNAHME...

  • Seite 38: Fehlersuche

    FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.
  • Seite 39 Normales Phänomen des ‘Diamondtron M /NF-CRT’ Monitors Verwickelte Trenndrähte Entsprechend der Konstruktion der Diamondtron M /NF-CRT es manchmal vorkommen, dass sich die Trenndrähte durch starke Stösse oder Vibrationen während des Transports verwickeln. Auf dem Bildschirm erscheint dann ein senkrechter Strich. Geben Sie in diesem Fall dem Monitor mit der Hand einen leichten Schlag auf die Seite.

  • Seite 40: Anhang

    ANHANG SPEZIFIKATIONEN Bildröhre 19" (18.0" / 46cm sichtbar), Aperture Grille pitch Mitte: 0.25mm, Ecken: 0.27mm, 90 Grad Ablenkung, kurz nachleuchtender Phosphor, Anti-reflexions- und Antistatikbeschichtung HM903DT: Diamondtron M -CRT A902MT-v: Diamondtron NF-CRT Synchronisationsfrequenzen Horizontal: 30.0-130.0kHz, Vertikal: 50-200Hz Videobandbreite 345MHz dot clock Empfohlene Resolution 1280 ×...

  • Seite 41: Voreinstellungen

    VOREINSTELLUNGEN Die in der folgenden Tabelle aufgelisteten Videomodi sind ab Werk voreingestellt. Sync Polarität Vertikal- Horizontal- VESA Timing Name Frequenz Frequenz 640×480 @60Hz 31.47kHz 59.9Hz Negativ Negativ 640×480 @85Hz 43.27kHz Negativ Negativ 85.0Hz 800×600 @85Hz 53.67kHz 85.1Hz Positiv Positiv 1024×768 @85Hz 68.68kHz 85.0Hz...
  • Seite 42 MODE DE PRÉRÉGLAGE..........AFFECTATION DES BROCHES........Merci d’avoir choisi un produit iiyama Vision Master. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur. Prières de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence...
  • Seite 43 Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs. n En tant que partenaire du programme E ® , iiyama a déterminé que ce produit répondait aux NERGY ® directives pour l’économie d’énergie édictées par E...

  • Seite 44: Pour Votre Securite

    N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages .
  • Seite 45 ATTENTION MAINTENIR UNE BONNE VENTILATION Le moniteur est équipé de fentes de ventilation. Veillez à ne pas couvrir les fentes ou placer un objet trop proche afin d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffisante, installer le moniteur à 10 cm environ du mur. Ne jamais utiliser le moniteur sans son socle afin de ne pas obstruer les fentes de ventilation situées sous le boîtier.

  • Seite 46: Service Client

    NOTE Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage. ENTRETIEN AVERTIS- Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur SEMENT du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre...

  • Seite 47: Avant D'utiliser Le Moniteur

    10A / 250V. POUR LES UTILISATEURS DE WINDOWS 95/98/ME/2000 Les fichiers d’information du moniteur pour Windows 95/98/Me/2000 peuvent être obtenu sur Internet en vous connectant sur l’adresse: http://www.iiyama.fr NOTE Pour plus d’information comment télécharger les drivers de votre moniteur, veuillez vous connectez sur un des sites internet liste ci-dessous.

  • Seite 48: Emplacements Des Réglages Et Connexions

    EMPLACEMENTS DES RÉGLAGES ET CONNEXIONS A Haut-parleurs Le volume est contrôlé à partir de l’OSD. Façade Appuyez sur les Touches et ensuite continuellement sur le Touche Menu lorsque le Menu n’est pas affiché. B Voyant d’alimentation C Bouton de sélection des entrées (VIDEO 1/2) Sélectionnez, soit VIDEO IN 1 ou 2 pour le signal d’entrée, quand les deux signaux...

  • Seite 49: Connexion Du Moniteur

    Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est recquis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. n Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l’adaptateur recquis.

  • Seite 50: Utilisation Du Moniteur

    UTILISATION DU MONITEUR Le iiyama Vision Master a été pré-réglé en usine conformément aux paramètres de signaux indiqués à la section MODE DE PRÉRÉGLAGE en page 17. S’il s’avère nécessaire d’effectuer un réglage supplémentaire de l’image, procéder de la manière suivante: La sélection d’un symbole dans le Menu principal permet d’accéder...

  • Seite 51: Menu Des Parametres De Reglage

    MENU DES PARAMETRES DE REGLAGE Direct Vous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement en suivant la manipulation suivante. l Contrôle du Volume: Appuyez sur les Touches et ensuite continuellement sur le Touche Menu lorsque le Menu n’est pas affiché. l Contraste/Luminosite: Appuyez sur les Touches lorsque le Menu n’est pas affiché.
  • Seite 52 Menu Sous-menu Problème / Option Touche correspondante principal Trop petit Zoom Trop grand Contrôle Trop petit Ecran Taille-H Trop grand Trop petit Taille-V Trop grand Trop à gauche Position-H Trop à droite Trop bas Position-V Trop haut Retour au Menu Permet de revenir au Menu principal.
  • Seite 53 Menu Sous-menu Problème / Option Touche correspondante principal Correction de la convergence Convergence-H des lignes verticales Qualité Correction de la convergence Image Convergence-V des lignes horizontales Correction des Moire-H ondulations verticales NOTE Le moiré résulte d’une interférence entre la couche de phosphore et le signal vidéo.
  • Seite 54 Menu Sous-menu Problème / Option Touche correspondante principal Pour corriger la Haut-Gauche coloration Purete Couleur Pour corriger la Haut-Droite coloration Pour corriger la Bas-Gauche coloration Pour corriger la Bas-Droite coloration Retour au Menu Permet de revenir au Menu principal. Trop à gauche H-Position OSD Trop à...
  • Seite 55 Menu Sous-menu Option principal Les données de réglage sont Auto Sauveg. Rappel automatiquement sauvegardées dans la mémoire lorsque l’affichage sur écran disparaît. Fonction Evitez d’éteindre le moniteur pendant cette NOTE procédure. Restauration des données pré- Réinitialiser réglées en usine. Effectuer cette opération efface toutes les NOTE données d’ajustement effectués par l’utilisateur sur les fréquences préréglées en...

  • Seite 56: Systeme D'economie D'energie "Power Management

    B Mettre sous tension le moniteur. Diagnostic A La barre de couleur est affichée: Le moniteur fonctionne normalement. Vérifier l’ordinateur. B La barre de couleur n’est pas affichée: Le moniteur peut être endommagé. Contacter votre revendeur ou IIyama France. UTILISATION DU MONITEUR...

  • Seite 57: Depannage

    Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. Problème Contrôle...
  • Seite 58 Phénomène normal sur le Moniteurs équipés de tube ‘Diamondtron M /NF-CRT’ Défaut d’alignement des fils de séparation En raison de la nature du tube cathodique Diamondtron M /NF-CRT, il se peut, dans de rares occasions, que l’alignement des fils de séparation soit affecté par des chocs ou des vibrations subis pendant le transport.

  • Seite 59: Annexe

    ANNEXE CARACTERISTIQUES TECHNIQUES 19" (18,0" / 46cm visible), ouverture de grille point centré: 0,25mm, Tube cathodique aux bords: 0,27mm, déviation 90°, phosphore courte persistence, revêtement antireflet et antistatique HM903DT: Diamondtron M -CRT A902MT-v: Diamondtron NF-CRT Fréquence de synchronisation Horizontal: 30,0-130,0kHz, Vertical: 50-200Hz Bande passante 345MHz dot clock Résolution recommandée 1280 ×...

  • Seite 60: Mode De Préréglage

    MODE DE PRÉRÉGLAGE Le tableau suivant contient les paramètres des modes préréglés en usine. Polarité de sync. Fréquence Fréquence Normes VESA verticale horizontale 640×480 @60Hz 31,47kHz 59,9Hz Négative Négative 640×480 @85Hz Négative 43,27kHz 85,0Hz Négative 800×600 @85Hz 53,67kHz 85,1Hz Positive Positive 1024×768 @85Hz...
  • Seite 61 VOORAF INGESTELDE MODI........TOEWIJZING VAN PINNEN........Wij zijn zeer blij dat u deze iiyama Vision Master hebt gekozen. Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor installeert en inschakelt. Bewaar deze handleiding...
  • Seite 62 Wij behouden ons het recht voor om specificaties zonder voorafgaanbericht te wijzigen. n Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan. n iiyama als E ® Partner heeft vastgesteld dat dit product voldoet aan de richtlijnen die gelden NERGY voor energie verbruik.

  • Seite 63: Veiligheidsvoorschriften

    Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.
  • Seite 64 PAS OP ZORG VOOR EEN GOEDE VENTILATIE Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af.

  • Seite 65: Klantenservice

    Als u het apparaat voor onderhoud moet retourneren en u de originele OPMERKING verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking. REINIGING...

  • Seite 66: Voordat U De Monitor Gebruikt

    A/125 V. Als u een voedingsbron gebruikt met een hoger toelaatbaar vermogen, moet u een netsnoer met een toelaatbaar vermogen van 10 A/250 V gebruiken. VOOR WINDOWS 95/98/ME/2000 GEBRUIKERS Windows 95/98/Me/2000 Monitor Informatie Bestand voor iiyama monitoren kan verkregen worden via internet, op het volgende adres: http://www.iiyama.nl OPMERKING Raadpleeg één van bovenvermelde Internet pagina’s voor meer informatie...

  • Seite 67: Plaats Van Bedieningselementen

    PLAATS VAN BEDIENINGSELEMENTEN A Luidsprekers De volumeregeling vindt plaats via het Voorkant beeldscherm. Druk op één van de Knoppen en vervolgens op de Knop Menu als het Menu niet zichtbaar is. B Power-indicator C Invoerkeuzeknop (VIDEO 1/2) Kies VIDEO IN 1 of 2 voor de signaal input als de beide signaal outputs zijn aangesloten op een signaalbron.

  • Seite 68: De Monitor Aansluiten

    één van de iiyama vestigingen. n Als u de monitor op een Macintosh-computer wilt aansluiten, moet u contact opnemen met uw dealer of met één van de iiyama vestigingen voor een geschikte adapter. n Zorg ervoor dat u de vingerschroeven van de signaalaansluitingen vastdraait.

  • Seite 69: Gebruik Van De Monitor

    GEBRUIK VAN DE MONITOR De signaaltimings van de iiyama Vision Master zijn in de fabriek zo ingesteld dat een optimaal beeld wordt verkregen (zie signaaltimings op pagina 17 onder VOORAF INGESTELDE MODI). Als u tijdens gebruik een gebrekkig beeld krijgt, moet u de onderstaande afstellingsprocedure volgen om het gewenste beeld te krijgen.

  • Seite 70: Inhoud Afstellingsmenu

    INHOUD AFSTELLINGSMENU U kunt de Menu pagina’s overslaan en een afstellingsschaal direct zichtbaar maken door gebruik te maken van de volgende Knop bedieningen. l Volumeregeling: Druk op één van de Knoppen en vervolgens op de Knop Menu als het Menu niet zichtbaar is. l Contrast/Helderheid: Druk op één van de Knoppen als het Menu niet zichtbaar is.
  • Seite 71 Hoofdmenu Submenu Probleem / Keuze Te gebruiken knop Te klein Zoom Te groot Beeld Inst. Te klein H-Grootte Te groot Te klein V-Grootte Te groot Te ver naar links H-Positie Te ver naar rechts Te laag V-Positie Te hoog Naar Menu Terug naar Hoofdmenu.
  • Seite 72 Hoofdmenu Submenu Probleem / Keuze Te gebruiken knop Correctie van misconvergentie H-Convergentie van verticale lijnen Beeld Correctie van misconvergentie Kwaliteit V-Convergentie van horizontale lijnen Correctie van verticale H-Moiré golvende lijnen OPMERKING Moiré is het resultaat van interferentie tussen de fosforindeling en het videosignaal.
  • Seite 73 Hoofdmenu Submenu Probleem / Keuze Te gebruiken knop Correctie van Top-Links kleurvlek Kleur Correctie van Reinheid Top-Rechts kleurvlek Correctie van Bodem-Links kleurvlek Correctie van Bodem-Rechts kleurvlek Naar Menu Terug naar Hoofdmenu. Te ver naar links OSD H-Positie Te ver naar rechts Te laag Functie OSD V-Positie...
  • Seite 74 Hoofdmenu Submenu Keuze afstellingsgegevens worden Auto Opslaan Terug automatisch in het geheugen opgeslagen wanneer het On Screen Display verdwijnt. Functie U moet gedurende deze tijd de monitor OPMERKING niet uitschakelen. Reset Fabrieksinstellingen worden teruggezet. OPMERKING Als u Reset gebruikt, worden eventuele afstellingsgevens die door u zijn gemaakt teruggezet op de frequenties die in de fabriek zijn ingesteld.

  • Seite 75: Energiebeheer-Functie

    A Er verschijnt een kleurenbalk in beeld: De monitor werkt normaal. Controleer de computer. B Er verschijnt geen kleurenbalk in beeld: De monitor kan beschadigd zijn. Neem contact op met uw dealer of het servicecentrum van iiyama. GEBRUIK VAN DE MONITOR 13...

  • Seite 76: Problemen Oplossen

    Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie. Probleem Controlepunt Geen beeld.
  • Seite 77 Normale verschijnselen bij monitors van het type ‘Diamondtron M /NF-CRT’ Verkeerde afstelling van openingsrooster Bij een Diamondtron M /NF-CRT kan in zeldzame gevallen het openingsrooster verkeerd afgesteld raken als gevolg van een schok of trilling tijdens transport. Als een zwarte verticale streep op het scherm verschijnt, moet u met uw hand een lichte klap op de zijkant van de monitor geven.

  • Seite 78: Bijlage

    BIJLAGE SPECIFICATIES 19" (18,0" / 46cm effectief), Aperture Grille pitch Midden: 0,25mm, Beeldbuis Hoeken: 0,27mm, 90 graden afbuiging, kort nalichtend fosfor, antireflectie- en antistatische coating HM903DT: Diamondtron M -CRT A902MT-v: Diamondtron NF-CRT Sync-frequentie Horizontaal: 30,0-130,0kHz, Verticaal: 50-200Hz Bandbreedte videosignaal 345MHz dot clock Aangeraden resolutie 1280 ×...

  • Seite 79: Vooraf Ingestelde Modi

    VOORAF INGESTELDE MODI Sync-polariteit Verticale Horizontale VESA-timingnaam frequentie frequentie 640×480 @60Hz 31,47kHz 59,9Hz Negatief Negatief 640×480 @85Hz Negatief 43,27kHz 85,0Hz Negatief 800×600 @85Hz 53,67kHz 85,1Hz Positief Positief 1024×768 @85Hz 68,68kHz 85,0Hz Positief Positief 1280×1024 @85Hz 91,15kHz Positief 85,0Hz Positief 1600×1200 @85Hz 106,25kHz 85,0Hz Positief...
  • Seite 80 SPECIFIKATIONER............. FÖRINSTÄLLDA VÄRDEN......... KONTAKTERNAS STIFTADRESSER......Tack för att du har valt iiyama Vision Master färgskärm. Vi rekommenderar att du noggrant läser igenom denna handbok innan du installerar och börjar använda bildskärmen. Förvara handboken på ett säkert ställe för framtida referens.
  • Seite 81 CE-MARKERING BETRÄFFANDE ÖVERENSSTÄMMELSE Denna LCD-skärm uppfyller de krav som ställs enligt EC-direktivet 89/336/EEC “EMC Directive” och 73/ 23/EEC “Low Voltage Directive” med tillägg enligt direktivet 93/68/EEC. Den elektromagnetiska känsligheten ligger på en nivå som ger korrekt funktion inom fastigheter avsedda för bostäder, kontor, lätt industri och småföretag, både inom- och utomhus.

  • Seite 82: Säkerhet

    SÄKERHET SÄKERHETSFÖRESKRIFTER VARNING ANVÄND INTE BILDSKÄRMEN OM DU MISSTÄNKER ATT NÅGOT ÄR FEL Om du upptäcker något konstigt såsom rök, ovanliga ljud eller lukter bör du dra ur kontakten till bildskärmen och kontakta återförsäljaren. Fortsatt användning kan vara farlig och orsaka brand eller elektriska stötar.
  • Seite 83 FÖRSIKTIGHET SE TILL ATT ORDNA MED BRA VENTILATION Skärmen är försedd med ventilationshål för att den inte ska bli överhettad. Övertäckning av dessa hål medför brandrisk. För att få tillräcklig luftcirkulation bör du placera bildskärmen så att avståndet till närmaste väggar blir minst 10 cm. Ta inte bort det inställbara stativet när du arbetar med skärmen, för att undvika att ventilationshålen på...

  • Seite 84: Kundservice

    ÖVRIGT VAR UPPMÄRKSAM VID ANVÄNDANDET AV OPQ FUNKTIONEN (=Optimera Bildkvalitet) För HM903DT: På grund av beskaffenheten hos Diamondtron M -CRT, kan misskonvergens, missgruppering på masken (aperture grill), bildskakningar eller fast-bränning av fosfor uppstå om en skarp vit bild visas under längre tid medans OPQ funktionen är aktiv. OPTIMAL BILD FÖR OPQ FUNKTIONEN 1.

  • Seite 85: Innan Du Börjar Använda Bildskärmen

    Våra skärmar är Plug-and-Play kompatibla med Windows 95/98/Me/2000. Du kan även ladda hem specifika bildskärmsinformationsfiler för Windows 95/98/Me/2000 till iiyama bildskärmar via internet. Gå in på adressen: http://www.iiyama.se och följ anvisningarna för SUPPORT där. Obs! För ytterligare information om nedladdning av drivrutiner till Din skärm, vänligen gå in på...

  • Seite 86: Knapparnas Placering

    KNAPPARNAS PLACERING A Högtalare Framsida Ljudstyrkan regleras via OSD meny systemet. Tryck på knapparna och sedan på menyknappen hela tiden när menyn inte visas. B Strömindikator C Knapp för Signalingångsväljare (VIDEO 1/2) Väljer antingen VIDEO IN 1 eller 2 av signalingångarna när båda ingångarna är anslutna till en signalkälla.

  • Seite 87: Ansluta Bildskärmen

    är avsedd för en standardiserad, 15 stifts D-Sub-kontakt. Om du behöver en specialkabel kan du kontakta din iiyama-återförsäljare. n Om du ska ansluta till en Macintosh-dator beställer du en lämplig adapter hos din iiyama- återförsäljare. n Var noga med att dra åt skruvarna som finns på signalkabeln båda ändar.

  • Seite 88: Använda Bildskärmen

    ANVÄNDA BILDSKÄRMEN iiyama Vision Master-bildskärmen har förinställda värden från fabriken med signalsynkroniseringar enligt sidan 17 under FÖRINSTÄLLDA VÄRDEN för att skapa bästa möjliga bild. Om bilden blir felaktig justerar du den enligt följande anvisningar: När du valt en speciell funktion i Huvudmenyn, sker själva justeringen av denna i en Undermeny.

  • Seite 89: Inställningar-Menyinnehåll

    INSTÄLLNINGAR–MENYINNEHÅLL Du kan bortse från menysidorna och visa inställningsskalan direkt genom att trycka på följande knappar: l Volymkontroll: Tryck på Knapparna och sedan på Menyknappen hela tiden när menyn inte visas. l Kontrast/Ljusstyrka: Tryck på Knapparna när menyn inte visas. l OPQ: Tryck på...
  • Seite 90 Huvudmeny Undermeny Problem / val Tryck på För liten Förstora För stor Skärminställning För liten H-Storlek För stor För liten V-Storlek För stor För långt till vänster H-Position För långt till höger För lågt V-Position För högt Återgå till Meny Återgå...
  • Seite 91 Huvudmeny Undermeny Problem / val Tryck på Korrigera konvergensfel H-Konvergens för vertikala linjer Bildkvalitet Korrigera konvergensfel V-Konvergens för horisontella linjer Korrigera H-Moaré vertikala våglinjer Obs! Moaré beror på störningar mellan fosforns layout och videosignalens pulser. Genom att ändra den horisontella och vertikala storleken, kan moarén reduceras.
  • Seite 92 Huvudmeny Undermeny Problem / val Tryck på För att justera Övre-Vänstra missfärgningar Landning För att justera Övre-Högra missfärgningar För att justera Nedre-Vänstra missfärgningar För att justera Nedre-Högra missfärgningar Återgå till Meny Återgå till Huvudmenyn. För långt till vänster OSD H-Position För långt till höger Funktion För lågt...
  • Seite 93 Huvudmeny Undermeny Eventuella ändringarna sparas Auto Spara automatiskt i minnet när On Screen Återgå Display försvinner. Funktion Obs! Undvik att bryta strömmen medan du använder menyinställningarna. Återställning Återställer ursprungliga värden. Obs! Denna funktion återställer användarens eventuella ändringar till de ursprungliga frekvenserna. Följande signalinställningar gjorda av användaren utöver ursprungliga timingvärden förblir oförändrade: H-Storlek...

  • Seite 94: Strömbesparande Funktion

    B Sätt på bildskärmen. Diagnos resultat A En bild med färgstaplar visas: Bildskärmen fungerar normalt. Sök efter felet i datorn. B En bild med färgstaplar visas ej: Bildskärmen kan vara felaktig. Kontakta Din Återförsäljare eller Iiyama Service Center. ANVÄNDA BILDSKÄRMEN...

  • Seite 95: Felsökning

    FELSÖKNING Om du får något problem med bildskärmen vidtar du nedanstående åtgärder för att försöka rätta till felet. 1. Utför de inställningar som finns beskrivna i “ANVÄNDA BILDSKÄRMEN” beroende på vad problemet är. 2. Gå till nedanstående felsökningslista om du inte kan hitta ett lämpligt inställningsalternativ i “ANVÄNDA BILDSKÄRMEN”...
  • Seite 96 Normalt på Diamondtron M /NF-CRT Felplacerat bländargaller Bländargallret till Diamontron M /NF-CRT, kan i vissa fall hamna fel på grund av skakningar eller vibrationer under transport. Om du ser en svart vertikal linje på skärmbilden, slår du lätt med handen mot skärmens ena sida. Om problemet kvarstår, följ nedanstående anvisningar. Visa en vit skärmbild och studera problemområdet.

  • Seite 97: Bilaga

    BILAGA SPECIFIKATIONER 19" (18,0" / 46cm synlig bildyta), Bländargallerets avstånd Centrum: 0,25mm, Kanterna: 0,27mm, 90 graders avböjning, kort varaktig fosforisering, antireflex- och antistatbehandlad HM903DT: Diamondtron M -CRT A902MT-v: Diamondtron NF-CRT Synkfrekvens Horisontell: 30,0-130,0kHz, Vertikal: 50-200Hz Videobandbredd 345MHz bildpunktklocka Rekommenderad upplösning 1280 × 1024 vid 85Hz Ingångar D-Sub 15-stifts minikontakt ×...

  • Seite 98: Förinställda Värden

    FÖRINSTÄLLDA VÄRDEN Nedanstående tabell visar de förinställda värdena från fabriken. Synkpolaritet Vertikal Horisontell Beteckning VESA Timing frekvens frekvens 640×480 @60Hz 31,47kHz 59,9Hz Negativ Negativ 640×480 @85Hz Negativ 43,27kHz 85,0Hz Negativ 800×600 @85Hz 53,67kHz 85,1Hz Positiv Positiv 1024×768 @85Hz 68,68kHz 85,0Hz Positiv Positiv 1280×1024 @85Hz...

  • Seite 99: Manuale Dell'utente

    MODALITÀ PRECONFIGURATE........ASSEGNAZIONE DEI PIN DEL CONNETTORE....Grazie per aver scelto il monitor a colori Iiyama Vision Master. Le raccomandiamo di dedicare alcuni minuti alla lettura di questo manuale, breve ma completo, prima di procedere all’installazione e alla messa in funzione del monitor. Conservi questo...
  • Seite 100 Tutte le installazioni sono caratterizzate dal collegamento alla rete elettrica pubblica a bassa tensione. n iiyama si riserva il diritto di modificare i dati tecnici senza obbligo di preavviso. n Tutti i marchi di fabbrica utilizzati in questo manuale sono di proprietà delle rispettive aziende.

  • Seite 101: Per La Sua Sicurezza

    L’utilizzo del monitor con un qualsiasi oggetto estraneo al suo interno può esporre al pericolo di incendio o folgorazione, o provocare dei danni.
  • Seite 102 ATTENZIONE ASSICURARE UNA BUONA VENTILAZIONE L’apparecchio è stato dotato di feritoie di ventilazione, per evitare il rischio di surriscaldamento. L’ostruzione di tali feritoie può provocare un incendio. Per consentire un’adeguata circolazione d’aria, posizionare il monitor ad almeno dieci centimetri dalle pareti. Non rimuovere il supporto orientabile durante il funzionamento del monitor.

  • Seite 103: Servizio Clienti

    Se si deve restituire l’apparecchio per una riparazione e il materiale di imballaggio NOTA originario non è stato conservato, rivolgersi al proprio rivenditore o al centro servizio clienti iiyama per chiedere istruzioni o farsi dare del nuovo materiale di imballaggio. PULIZIA...

  • Seite 104: Prima Di Mettere In Funzione Il Monitor

    120 V sono di 10 A / 125 V. Se si utilizza un’alimentazione con valori più elevati, occorre utilizzare un cavo di alimentazione 10 A / 250 V. PER GLI UTENTI DI WINDOWS 95/98/ME/2000 Il Monitor Information File per Windows 95/98/Me/2000 per i monitor iiyama può essere scaricato da Internet, ai seguenti indirizzi: http://www.iiyama.com (U.S.A.) http://www.iiyama.uk (Gran Bretagna)

  • Seite 105: Posizione Dei Comandi

    POSIZIONE DEI COMANDI A Altoparlanti Fronte Il volume viene regolato mediante la funzione Screen Display visualizzazione su schermo; OSD). Premere i tasti e poi il tasto Menu continuamente, quando il Menu non viene visualizzato. B Spia alimentazione C Tasto Input Select (selezione ingresso) Selezionare VIDEO IN 1 o VIDEO IN 2 come ingresso di segnale quando entrambi gli ingressi di segnale sono collegati a una...

  • Seite 106: Collegamento Del Monitor

    Un collegamento non corretto può provocare gravi danni sia al monitor che al computer. Il cavo in dotazione al monitor è per un connettore standard D-Sub a 15 pin. Se occorre un cavo speciale, rivolgersi al rivenditore iiyama locale o all’ufficio iiyama regionale.

  • Seite 107: Funzionamento Del Monitor

    FUNZIONAMENTO DEL MONITOR Il Vision Master di iiyama è stato preconfigurato in fabbrica con le sincronizzazioni di segnale elencate a pagina 17 (MODALITÀ PRECONFIGURATE), per ottenere la migliore resa possibile dell’immagine. Se durante il funzionamento appare un’immagine non corretta, utilizzare la seguente procedura per ottimizzarla.

  • Seite 108: Contenuto Del Menu Delle Regolazioni

    CONTENUTO DEL MENU DELLE REGOLAZIONI Direct (regolazione diretta) È possibile saltare le pagine del Menu e visualizzare direttamente una scala di regolazione effettuando le seguenti operazioni con i tasti. l Controllo del volume: premere i tasti e poi il tasto Menu continuamente quando il Menu non viene visualizzato.
  • Seite 109 Main Menu Sottomenu Problema/opzione Tasto da premere Troppo piccolo Zoom Troppo grande Zoom Screen Troppo piccolo H-Size Control Troppo grande H-Size Controllo dello schermo Troppo piccolo V-Size V-Size Troppo grande Troppo a sinistra H-Position Troppo a destra H-Position Troppo alto V-Position V-Position Troppo basso...
  • Seite 110 Main Menu Sottomenu Problema/opzione Tasto da premere Per correggere la convergenza H-Convergence delle linee verticali H-Convergence Picture Per correggere la convergenza V-Convergence Quality delle linee orizzontali V-Convergence Qualità dell’immagine Per correggere le linee H-Moire ondulate verticali H-Moire L’effetto Moiré è il risultato dell’interferenza tra le posizioni dei fosfori e il NOTA segnale video.
  • Seite 111 Main Menu Sottomenu Problema/opzione Tasto da premere Per correggere lo Top-Left scolorimento Top-Left Landing Per correggere lo Top-Right Landing scolorimento Top-Right Per correggere lo Bottom-Left scolorimento Bottom-Left Per correggere lo Bottom-Right scolorimento Bottom-Right Return to Menu Torna al Main Menu Torna al Menu Troppo a sinistra OSD H-Position...
  • Seite 112 Main Menu Sottomenu Opzione Qualsiasi modifica viene salvata Auto Save Recall automaticamente in memoria quando lo Save Recall On Screen Display sparisce. Function Evitare di spegnere il monitor quando si utilizza il NOTA Function menu. Vengono ripristinati i dati impostati in Reset fabbrica.

  • Seite 113: Funzionalità Di Power Management

    A Viene visualizzata una barra a colori: Il monitor funziona normalmente. Controllare il computer. B La barra a colori non viene visualizzata: È possibile che il monitor sia danneggiato. Rivolgersi al proprio rivenditore o al centro servizio clienti iiyama. FUNZIONAMENTO DEL MONITOR...

  • Seite 114: Problemi E Soluzioni

    FUNZIONAMENTO DEL MONITOR, o se il problema persiste. Se il problema non è descritto di seguito o se non si riesce a eliminarlo, cessare di utilizzare il monitor e richiedere l’intervento del proprio rivenditore o del centro servizio clienti iiyama. Problema Verifiche da effettuare: L’immagine non...
  • Seite 115 Un fenomeno normale sui monitor ‘Diamondtron M /NF-CRT’ Damper Wire Disallineamento in corrispondenza della Aperture Grille Disallineamento in corrispondenza della Aperture Grille Data la natura dei Diamondtron M /NF-CRT, in rari casi può verificarsi un disallineamento in corrispondenza della Aperture Grille, dovuto a urti o vibrazioni subiti dal monitor durante il trasporto. Se sullo schermo appare una linea verticale nera, dare con la mano un leggero colpo al monitor su uno dei due lati, Se il problema persiste, utilizzare la procedura seguente.

  • Seite 116: Appendice

    APPENDICE CARATTERISTICHE TECNICHE 19 pollici (dimensione immagine visualizzabile = 18,0 pollici / 46 cm), Aperture Grille pitch centro: 0,25 mm, laterale: 0,27 mm, deflessione di 90°, Fosfori a persistenza ridotta, rivestimento antiriflesso e antistatico HM903DT: Diamondtron M -CRT A902MT-v: Diamondtron NF-CRT Frequenza di sincronizzazione Orizzontale: 30,0-130,0 kHz, verticale: 50-200 Hz Larghezza banda video...

  • Seite 117: Modalità Preconfigurate

    MODALITÀ PRECONFIGURATE La tabella seguente indica le modalità preconfigurate in fabbrica. Polarità sync Sincronizzazione Frequenza Frequenza (specifica VESA) orizzontale verticale 640×480 @60Hz 31,47kHz 59,9Hz Negativo Negativo 640×480 @85Hz Negativo 43,27kHz 85,0Hz Negativo 800×600 @85Hz 53,67kHz 85,1Hz Positivo Positivo 1024×768 @85Hz 68,68kHz 85,0Hz Positivo...
  • Seite 118 IIYAMA CORPORATION 710-1 Kitaowaribe, Nagano-shi 381-0014 Japan This manual is printed on recycled paper. Dieses Handbuch ist auf Recyclingpapier gedruckt. Ce manuel est imprimé sur du papier recyclé. Deze handleiding is op kringlooppapier gedrukt. Handboken har tryckts på returpapper. Questo manuale è stampato su carta riciclata.

Diese Anleitung auch für:

Vision master pro 451

Inhaltsverzeichnis
