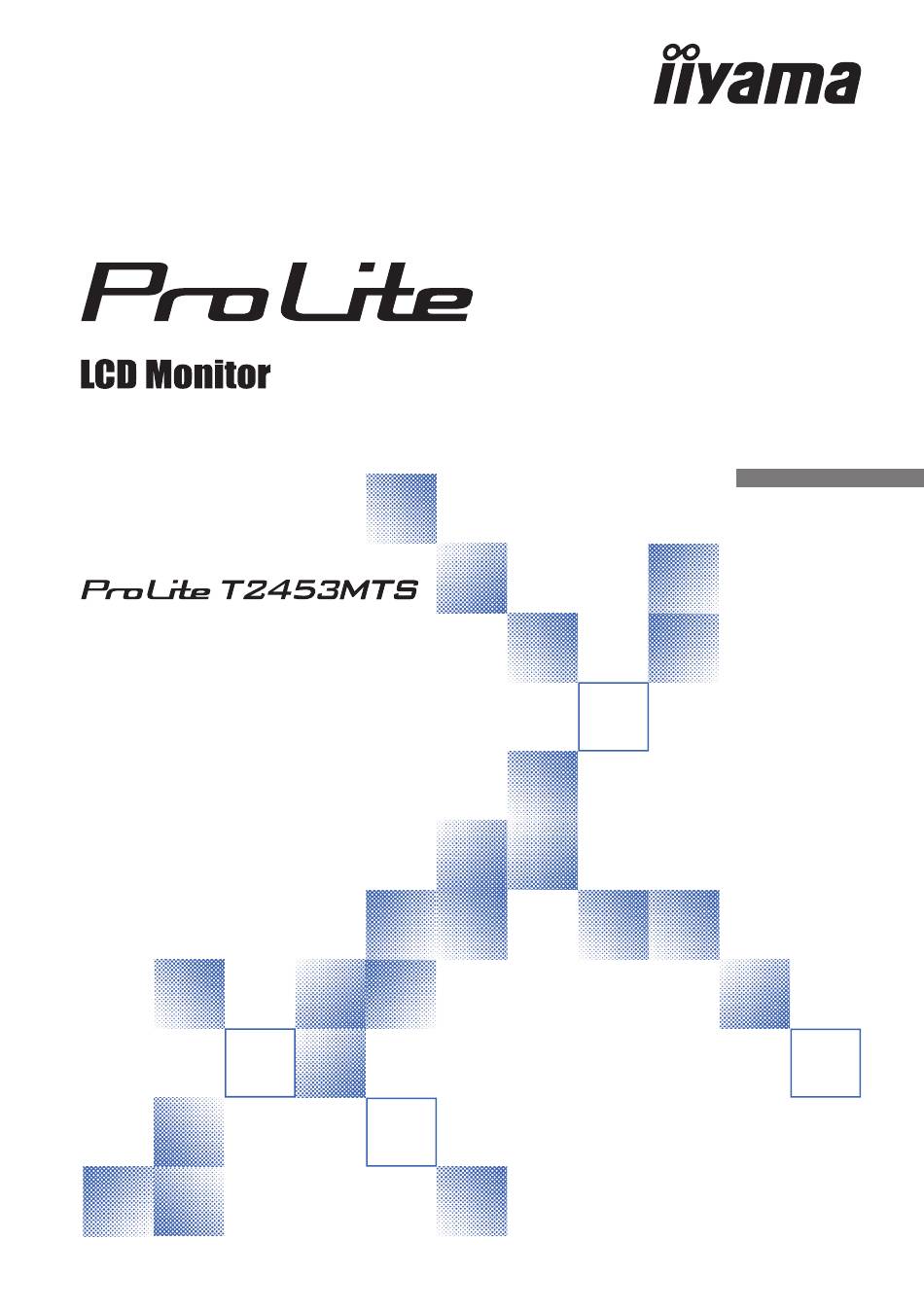

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite serie
Inhaltszusammenfassung für iiyama ProLite serie
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PL2453MT Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. -
Seite 3: Inhaltsverzeichnis
INHALTSÜBERSICHT FÜR IHRE SICHERHEIT ..............1 SICHERHEITSHINWEISE ..............1 BESONDERE HINWEISE ZU LCD-MONITOREN ......3 KUNDENDIENST ................3 REINIGUNGSHINWEISE ..............3 REINIGUNG DER REFLEKTOREN ..........4 VOR DER BEDIENUNG DES MONITORS ..........5 LEISTUNGSMERKMALE ..............5 PACKUNGSINHALT ................5 WAND- DECKENMONTAGE ............6 INSTALLATION DES MONITORFUSSES ........7 FUNKTIONSELEMENTE UND ANSCHLÜSSE ......8 MONITOR ANSCHLIESSEN ............9 COMPUTER-EINSTELLUNG ............10 ANSICHTWINKEL EINSTELLEN ..........10... -
Seite 5: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.
-
Seite 7: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 8: Reinigung Der Reflektoren
REINIGUNG DER REFLEKTOREN HINWEIS Verwenden Sie keine Lösungsmittel, Reinigungsmittel oder Reinigungssprays etc .., die Reflektor können beschädigen werden. Wenn die Reflektor beschädigt sind, ist die Touch-Funktion nicht mehr gewährleistet. Das Gehäuse oder das Glas kann mit einem milden Reinigungsmittel ohne Alkohol gereinigt werden. Stellen Sie sicher, dass keine Flüssigkeit die Reflektoren berührt oder haften bleibt. -
Seite 9: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 10: Wand- Deckenmontage
WAND- DECKENMONTAGE ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 8mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören. Prüfen Sie vor dem Einbau, ob die Wand- oder Decken-Halterung das Gewicht des Monitors unterstützt. -
Seite 11: Installation Des Monitorfusses
INSTALLATION DES MONITORFUSSES Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden. -
Seite 12: Funktionselemente Und Anschlüsse
FUNKTIONSELEMENTE UND ANSCHLÜSSE <Frontseite> <Rückseite> Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung Ein/Aus-Schalter ( Menü / Enter -Taste (MENU/ENTER)* Heraufscrollen / Audio Einstellungstaste-Taste ( Herunterscrollen / ECO -Taste ( Eingangs / Exit-Taste (INPUT/EXIT)* Lautsprecher Kopfhöreranschluss (HEADPHONE) Audioanschluss (AUDIO IN) VGA Anschluss (VGA) DVI-D Anschluss (DVI) HDMI Anschluss (HDMI) AC-Anschluss(... -
Seite 13: Monitor Anschliessen
* Das Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA oder DVI-Eingang anschließen wollen. -
Seite 14: Computer-Einstellung
COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 29, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Betriebsysteme mit Touch Unterstützung Maus Digitizer Touch-Gesten* Windows8/8.1/10 Windows7 Windows Vista Windows XP Mac OS/OS X Linux Android Maus funktion Klick Maus & Digitizer funktionen Rechtsklick Funktionen Ziehen... -
Seite 15: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 9 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 22. D r ü c k e n S i e a u f d i e Ta s t e M E N U , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n . E s g i b t z u s ä... -
Seite 16: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Auto Anpassung ProLite T2453MTS Auto Adjust Für Auto Anpassung Enter erneuert betätigen Auto Anpassung Bildeinstellung Auto Anpassung Geometrie Farbeinstellungen Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Auto Anpassung * Direct H. / V. Position, Takt und Phase automatisch anpassen. Auto Adjust * Nur für analogen Eingang. -
Seite 17: Picture Adjust
Bildeinstellung * ProLite T2453MTS Picture Adjust Auto Anpassung Helligkeit Bildeinstellung Geometrie Kontrast Farbeinstellungen Blauton Reduzierung Sprache Erw. Kontrast Zurücksetzen Overdrive Erweiterte Einstellungen Gamma Signalauswahl X-Res Technologie Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Zu dunkel Helligkeit * Brightness Zu hell Zu matt Kontrast * Contrast Zu intensiv... -
Seite 18: Einstellungselement
Geometrie * ProLite T2453MTS Geometry Auto Anpassung Geometrie Horizontale Position Bildeinstellung Geometrie Vertikale Position Farbeinstellungen Pixel Clock Phase Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Zu weit links Horizontale Position Horizontal Position Zu weit rechts Zu weit unten Vertikale Position Vertical Position... -
Seite 19: Benutzerdefinierte Einstellungen
Farbeinstellungen * ProLite T2453MTS Color Settings Auto Anpassung Farbeinstellungen Bildeinstellung 9300K 7500K 6500K Geometrie Benutzerdefinierte Einstellungen Farbeinstellungen Grün Sprache Blau Zurücksetzen Erweiterte Einstellungen Farbton Signalauswahl Farbsättigung Audioeinstellungen i-Style Color Einstellungselement Problem / Option Zu drückende Taste 9300K Bläuliches Weiß Farbtemperatur * 7500K Grünliches Weiß... - Seite 20 ProLite T2453MTS Auto Anpassung On Screen Display Einstellungen Bildeinstellung H. Position Geometrie V. Position Farbeinstellungen OSD Einblendzeit Nach Stromausfall Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste OSD zu weit links H. Position OSD Horizontal Position OSD zu weit rechts OSD zu weit unten V.
- Seite 21 Sprache ProLite T2453MTS Language Auto Anpassung Bildeinstellung ENGLISH POLSKI РУССКИЙ Geometrie ESPAÑOL FRANÇAIS Farbeinstellungen DEUTSCH NEDERLANDS ITALIANO ČESKÝ Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste English Englisch Español Spanisch Français Holländisch Französisch Nederlands Sprache Deutsch Deutsch Ĉesky...
- Seite 22 Ganzflächige Darstellung. Anzeigemodus * Max. Vergrößerung unter Beibehaltung Video Mode Adjust Seitenverhältniss * des original Seitenverhältnisses. iiyama Logo does not display when the monitor is turned on. Startlogo iiyama Logo displayed when the monitor Opening Logo is turned on. DDC/CI wird deaktiviert.
- Seite 23 Signalauswahl Direct ProLite T2453MTS Input Select Auto Anpassung Eingangsquelle Bildeinstellung AUTO MANUELL Geometrie Manuell Farbeinstellungen Auswahl Auswahl Auswahl Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Problem / Option Zu drückende Taste Einstellungselement Der analoge und digitale Eingang wird auf Aktivitat durchsucht. Der erste aktive Auto Eingang wird dargestellt.
-
Seite 24: Audioeinstellungen
Audioeinstellungen ProLite T2453MTS Audio Settings Auto Anpassung Lautstärke Bildeinstellung Geometrie Optionen Stumm Farbeinstellungen Audio Eingang HDMI Line-In Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Zu leise Lautstärke Direct Volume Zu laut Stellt den Ton in der vorherigen Lautstärke wieder her. Stumm Mute Audio Schaltet den Ton vorübergehend aus. -
Seite 25: Matrix Für Deaktivierte Funktionen
● Sperre <OSD Menü> MENU/ENTER 1. Die Menü Sperre wird aktiviert in dem Sie die Taste für ca. 5 Sek gleichzeitig gedrückt halten. Dann wird OSD LOCKED auf dem Bildschirm angezeigt. MENU/ENTER 2. Die Menü Sperre wird deaktiviert in dem Sie die Taste für ca. -
Seite 26: Bildschirmeinstellungen
Anpassung durchgeführt haben, ist eine manuelle Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten. - Seite 27 Drücken Sie auf die INPUT/EXIT-Taste für 3 Sekunden sich betätigen und halten, wenn das Menü nicht angezeigt wird. (Auto Anpassung) Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Autom. Anpassung durchgeführt wurde. Stellen Sie die V. Position ein, so dass der obere und untere Rand des Bildes in den Anzeigebereich passt. 1) Stellen Sie die H. Position ein, so dass der linke Rand des Bildes zum linken Rand des Anzeigebereichs verschoben wird. 2) Stecken Sie den rechten Rand des Bildes zum rechten Rand des Anzeigebereichs, indem Sie Takt anpassen. HINWEIS Wenn sich der linke Rand des Bilds während der Einstellung von Takt vom Rand des Anzeigebereichs entfernt, führen Sie die Schritte 1) und 2) erneut aus.
- Seite 28 Stellen Sie Phase ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. HINWEIS Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.
-
Seite 29: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 30: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 31: Informationen Zum Recycling
Das Audiokabel ist richtig angeschlossen. Seltsame Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 27... -
Seite 32: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifikationen vorbehalten. TECHNISCHE DATEN Technologie Optisch Touch Lichtdurchlässigkeit Screen Schnittstellen Grösse-Kategorie 24" Panel-technologie Grösse Diagonal: 23,6" (59,8cm) Lochabstand 0,272mm H × 0,272mm V LCD- 250cd/m (Typisch Ohne Touch panel), Helligkeit Fläche 220cd/m (Typisch Mit Touchpanel) Kontrastrate 3000 : 1 (Typisch), Erw. -
Seite 33: Abmessungen
Betrieb: Temperatur 5 bis 35°C / 41 bis 95°F Luftfeuchtigkeit 10 bis 80% (nicht kondensierend) Umgebungsbedingungen Speicher: Temperatur -20 bis 60°C / -4 bis 140°F Luftfeuchtigkeit 5 bis 85% (nicht kondensierend) Zertifikate CE, TÜV-Bauart, CU ABMESSUNGEN 571,0mm/22,5” 66,5mm/2,6” 529,0mm/20,8” 235,5mm/9,3” KONFORMES TIMING Horizontal- Vertikal-...
