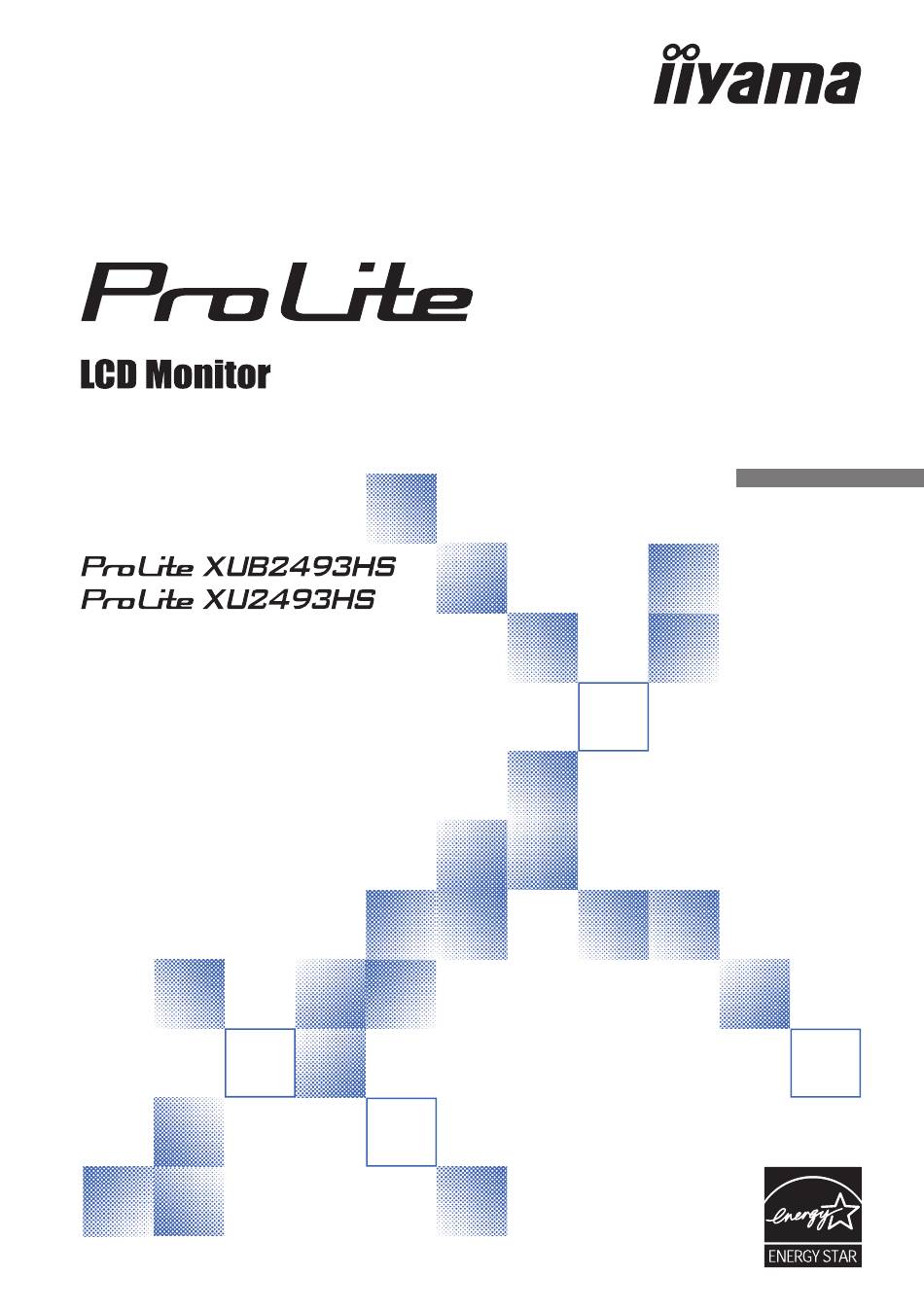

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer
Entscheidung für den iiyama TFT-
Monitor und bedanken uns für das
Vertrauen, das Sie uns entgegenbringen.
Wir empfehlen, dass sie einige
Minute nehmen, um diesen Komplette
Handbuch sorgfältig zu lesen, bevor Sie
zum ersten Mal den iiyama TFT-Monitor
anbringen und einschalten.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite serie
Inhaltszusammenfassung für iiyama ProLite serie
- Seite 1 Vertrauen, das Sie uns entgegenbringen. Wir empfehlen, dass sie einige Minute nehmen, um diesen Komplette Handbuch sorgfältig zu lesen, bevor Sie zum ersten Mal den iiyama TFT-Monitor anbringen und einschalten. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
-
Seite 2: Erklärung Der Ce-Konformität
Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. ® ® Als ENERGY STAR - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effiziente Energienutzung entspricht. -
Seite 3: Inhaltsverzeichnis
INHALTSÜBERSICHT FÜR IHRE SICHERHEIT ..............1 SICHERHEITSHINWEISE ..............1 BESONDERE HINWEISE ZU LCD-MONITOREN ......3 KUNDENDIENST ................3 REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 INSTALLATION ................5 INSTALLATION DES MONITORFUSSES : ProLite XUB2493HS ...7 INSTALLATION DES MONITORFUSSES : ProLite XU2493HS ..8 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XUB2493HS ..9 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XU2493HS ..10 MONITOR ANSCHLIESSEN : ProLite XUB2493HS ..... -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 7: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 8: Installation
INSTALLATION ACHTUNG Bevor sie den Monitor an die Wand, Decke oder Desktop-Arm installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist. [WAND- DECKENMONTAGE] ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 7mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. -
Seite 9: Mit Ständer
[QUERFORMAT : PORTRAIT MODE] ● ProLite XUB2493HS Das LCD ist für einen Betrieb im Quer- und Hoch-Format ausgelegt. Um den Bildschirminhalt zu drehen wird eine Grafikkarte benötigt die den Portrait Modus unterstützt. Verfügbar Nicht verfügbar Ein/Aus-Anzeig Querformat Portrait Ein/Aus-Anzeig Mit Ständer: Stellen sie den LCD-Bildschirm vor der panel-drehung auf die maximale Höhe ein. HINWEIS Wenn Sie versuchen, das Panel gewaltsam zu drehen, ohne die Ständerhöhe anzupassen, kann die Panel oder der Ständer beschädigt werden. -
Seite 10: Installation Des Monitorfusses : Prolite Xub2493Hs
INSTALLATION DES MONITORFUSSES : ProLite XUB2493HS Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden. -
Seite 11: Installation Des Monitorfusses : Prolite Xu2493Hs
INSTALLATION DES MONITORFUSSES : ProLite XU2493HS Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden. -
Seite 12: Funktionselemente Und Anschlüsse : Prolite Xub2493Hs
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XUB2493HS <Rückseite> <Frontseite> Ein / Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung Autom. Abgleich / Signal Eingangswahl / Beenden-Taste (AUTO) * (Drücken Sie 2-3 Sekunden lang.) + / Volumen -Taste ( + ) * – / Öko -Taste ( – ) * Menü-Taste (MENU) Ein / Aus -Schalter ( Lautsprecher... -
Seite 13: Funktionselemente Und Anschlüsse : Prolite Xu2493Hs
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XU2493HS <Frontseite> <Rückseite> Ein / Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung Autom. Abgleich / Signal Eingangswahl / Beenden-Taste (AUTO) * (Drücken Sie 2-3 Sekunden lang.) + / Volumen -Taste ( + ) * – / Öko -Taste ( – ) * Menü-Taste (MENU) Ein / Aus -Schalter ( Lautsprecher... -
Seite 14: Monitor Anschliessen : Prolite Xub2493Hs
* Das VGA Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGA Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. -
Seite 15: Monitor Anschliessen : Prolite Xu2493Hs
* Das VGA Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGA Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. -
Seite 16: Computer-Einstellung
COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 33, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite XUB2493HS Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß... -
Seite 17: Ansichtwinkel Einstellen : Prolite Xu2493Hs
ANSICHTWINKEL EINSTELLEN : ProLite XU2493HS Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen. Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen. Der LCD-Monitor lässt sich um 21,5° nach hinten kippen und 3,5°... -
Seite 18: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 33 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 24. Drücken Sie auf die MENU-Taste, um das Bildschirm-Menü (OSD) aufzurufen. Es gibt zusätzliche Menüelemente, die mit den Tasten + / – geändert werden können. -
Seite 19: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Bildeinstellung ProLite XUB2493HS Picture Adjust Kontrast Bildeinstellung Bildeinrichtung Farbtemp. Helligkeit OSD-Einstellungen i-Style Color Standard Extra Verh. Contrast Öko Mode1 Over Drive X-Res Technologie Einstellungselement Problem / Option Zu drückende Taste Zu matt Kontrast Contrast Zu intensiv Zu dunkel Helligkeit * Brightness Zu hell Die i-Style Mode ist ausgeschalten. - Seite 20 Bildeinstellung ProLite XUB2493HS Picture Adjust Bildeinstellung Kontrast Bildeinrichtung Farbtemp. Helligkeit OSD-Einstellungen i-Style Color Standard Extra Verh. Contrast Öko Mode1 Over Drive X-Res Technologie Einstellungselement Problem / Option Zu drückende Taste / -2 / -1 / 0 / +1 / +2 Over Drive * Er verbessert die Graustufe Antwortzeit der Overdrive LCD Verkleidung.
-
Seite 21: Image Settings
Bildeinrichtung ProLite XUB2493HS Image Settings Bildeinrichtung Bildeinstellung Bildeinrichtung Autom. Abgleich Nein Farbtemp. Takt Phase OSD-Einstellungen H. Position Extra V. Position Scharf und Weich Seitenverhältniss Vollbild Einstellungselement Problem / Option Zu drückende Taste H. / V. Position, Takt und Phase automatisch anpassen. Autom. -
Seite 22: Color Settings
Farbtemp. * ProLite XUB2493HS Color Settings Leuchtkraft Farbtemp. Bildeinrichtung Gamma Gamma1 Farbtemp. 6-Achsen Farbton OSD-Einstellungen Farbtemp. Anwender Extra BENUTZER EINSTELLUNGEN Anwender R Anwender G Anwender B Einstellungselement Problem / Option Zu drückende Taste Gamma1 Gamma1 Normal Gamma reduzierte kontrast Gamma2 Gamma2 Gamma Gamma3 Gamma3 erhöhter kontrast... -
Seite 23: Osd-Einstellungen
OSD-Einstellungen ProLite XUB2493HS Bildeinstellung OSD-Einstellungen Bildeinrichtung H-Position Farbtemp. V-Position OSD-Einstellungen OSD Einblendzeit Extra Sprache Deutsch Einstellungselement Problem / Option Zu drückende Taste OSD zu weit links H-Position OSD Horizontal Position OSD zu weit rechts OSD zu weit unten V-Position OSD Vertical Position OSD zu weit oben Sie können die Anzeigezeit für das OSD-Menü... - Seite 24 Extra ProLite XUB2493HS Extra Bildeinstellung Extra Bildeinrichtung Zurücksetzen Nein Farbtemp. DDC/CI OSD-Einstellungen HDMI Signal Eingangswahl Extra Audioquelle LINE IN HDMI Bereich AUTO Startlogo Information Problem / Option Zu drückende Taste Einstellungselement Einstellungen ab Werk werden wiederhergestellt. Zurücksetzen Reset Zurück zum Menü. Nein DDC/CI ist auf EIN (ON) eingestellt.
- Seite 25 Extra ProLite XUB2493HS Extra Bildeinstellung Extra Bildeinrichtung Zurücksetzen Nein Farbtemp. DDC/CI HDMI OSD-Einstellungen Signal Eingangswahl Extra Audioquelle LINE IN HDMI Bereich AUTO Startlogo Information Einstellungselement Problem / Option Zu drückende Taste Startlogo ist aktiviert. Startlogo Opening Logo Startlogo ist deaktiviert. Die Power LED Anzeige ist eingeschalten.
- Seite 26 Sie können Menüelemente überspringen und den Bildschirm für die Optioneneinstellung oder eine Einstellungsskala auf folgende Weise direkt anzeigen. Volumen : Drücken Sie auf die + Taste, wenn das Menü nicht angezeigt wird. Einstellungselement Problem / Option Zu drückende Taste Zu leise Volumen Volume...
-
Seite 27: Bildschirmeinstellungen
Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten. - Seite 28 Drücken Sie auf die AUTO-Taste für 2-3 Sekunden sich betätigen und halten, wenn das Menü nicht angezeigt wird. (Autom. Abgleich) Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Autom. Abgleich durchgeführt wurde. Stellen Sie die V. Position ein, so dass der obere und untere Rand des Bildes in den Anzeigebereich passt. 1) Stellen Sie die H. Position ein, so dass der linke Rand des Bildes zum linken Rand des Anzeigebereichs verschoben wird. 2) Stecken Sie den rechten Rand des Bildes zum rechten Rand des Anzeigebereichs, indem Sie Takt anpassen. HINWEIS ...
- Seite 29 Stellen Sie Phase ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. HINWEIS Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.
-
Seite 30: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY ® STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 31: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 32: Informationen Zum Recycling
Spezifikationen des Monitors. Seltsame Das Audiokabel ist richtig angeschlossen. Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 29... -
Seite 33: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifikationen vorbehalten. TECHNISCHE DATEN : ProLite XUB2493HS Grösse-Kategorie 24" Panel-technologie IPS Panel-technologie Grösse Diagonal: 23,8" (60,47cm) Lochabstand 0,275mm H × 0,275mm V LCD- Helligkeit 250cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 89 Grad, Auf / Ab : Jeweils 89 Grad (Typisch) Reaktionszeit 4ms (Grau zum Grau) Anzeigefarben... -
Seite 34: Technische Daten : Prolite Xu2493Hs
TECHNISCHE DATEN : ProLite XU2493HS Grösse-Kategorie 24" Panel-technologie IPS Panel-technologie Grösse Diagonal: 23,8" (60,47cm) Lochabstand 0,275mm H × 0,275mm V LCD- Helligkeit 250cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 89 Grad, Auf / Ab : Jeweils 89 Grad (Typisch) Reaktionszeit 4ms (Grau zum Grau) Anzeigefarben... -
Seite 35: Abmessungen : Prolite Xub2493Hs
ABMESSUNGEN : ProLite XUB2493HS 540,5mm/21,3” 47,0mm/1,9” 536,0mm/21,1” 240,0mm/9,5” ) : Maximale Werte ABMESSUNGEN : ProLite XU2493HS 540,5mm/21,3” 47,0mm/1,9” 536,0mm/21,1” 198,0mm/7,8” 32 ANHANG... -
Seite 36: Konformes Timing
KONFORMES TIMING Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 640 × 480 37,500kHz 75,000Hz 31,500MHz 37,861kHz 72,809Hz 31,500MHz 35,156kHz 56,250Hz 36,000MHz 800 × 600 37,879kHz 60,317Hz 40,000MHz 46,875kHz 75,000Hz 49,500MHz 48,363kHz 60,004Hz 65,000MHz 1024 × 768 56,476kHz 70,069Hz 75,000MHz...
