BEDIENUNGSANLEITUNG
DEUTSCH

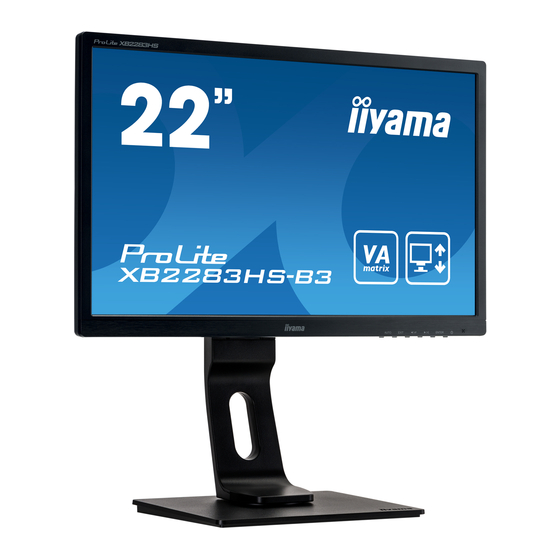

Wir gratulieren Ihnen zu Ihrer
Entscheidung für den iiyama TFT-
Monitor und bedanken uns für das
Vertrauen, das Sie uns entgegenbringen.
Wir empfehlen, dass sie einige
Minute nehmen, um diesen Komplette
Handbuch sorgfältig zu lesen, bevor Sie
zum ersten Mal den iiyama TFT-Monitor
anbringen und einschalten.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite XB2283HS
Inhaltszusammenfassung für iiyama ProLite XB2283HS
- Seite 1 Vertrauen, das Sie uns entgegenbringen. Wir empfehlen, dass sie einige Minute nehmen, um diesen Komplette Handbuch sorgfältig zu lesen, bevor Sie zum ersten Mal den iiyama TFT-Monitor anbringen und einschalten. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
-
Seite 2: Erklärung Der Ce-Konformität
Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. -
Seite 3: Inhaltsverzeichnis
INHALTSÜBERSICHT FÜR IHRE SICHERHEIT ..............1 SICHERHEITSHINWEISE ..............1 BESONDERE HINWEISE ZU LCD-MONITOREN ......3 KUNDENDIENST ................3 REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 INSTALLATION ................5 INSTALLATION DES MONITORFUSSES : ProLite XB2283HS ..7 INSTALLATION DES MONITORFUSSES : ProLite X2283HS ..8 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XB2283HS...9 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite X2283HS ...10 MONITOR ANSCHLIESSEN : ProLite XB2283HS ......11 MONITOR ANSCHLIESSEN : ProLite X2283HS ......12 TRENNEN SIE IHREN MONITOR ..........13 COMPUTER-EINSTELLUNG ............14 AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite XB2283HS ....14 ANSICHTWINKEL EINSTELLEN : ProLite X2283HS ....15... -
Seite 4: Für Ihre Sicherheit
Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schweren Gegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass niemand darüber stolpern kann und sich dabei verletzt.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. In diesem Fall stellen Sie bitte die Bildgrösse richtig ein. Leicht ungleiche Helligkeit je nach verwendetem Desktop-Layout. Sollten Sie nachdem Sie ein Bild über Stunden unverändert angezeit haben, auf ein neues Bild wechseln, kommt es bauartbedingt zu einem sogenannten Geisterbild. -
Seite 7: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. Netzkabel* HDMI Kabel Bodenplatte mit einer Schraube* Bodenplatte* Standfußes*... -
Seite 8: Installation
INSTALLATION ACHTUNG Bevor sie den Monitor an die Wand, Decke oder Desktop-Arm installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist. < WAND- DECKENMONTAGE > ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben (4 Stück) mit eine max. Länge von 7mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören. -
Seite 9: Mit Ständer
< Querformat : Portrait Mode > ● ProLite XB2283HS Das LCD ist für einen Betrieb im Quer- und Hoch-Format ausgelegt. Um den Bildschirminhalt zu drehen wird eine Grafikkarte benötigt die den Portrait Modus unterstützt. Nicht verfügbar Verfügbar Stromanzeige Querformat Stromanzeige Portrait Mit Ständer: Stellen sie den LCD-Bildschirm vor der panel-drehung auf die maximale Höhe ein. HINWEIS Wenn Sie versuchen, das Panel gewaltsam zu drehen, ohne die Ständerhöhe anzupassen, kann die Panel oder der Ständer beschädigt werden. ● ProLite X2283HS Dieser Monitor kann nur im Querformat verwendet werden. Verfügbar Nicht verfügbar Stromanzeige Querformat Stromanzeige Portrait Stromanzeige... -
Seite 10: Installation Des Monitorfusses : Prolite Xb2283Hs
INSTALLATION DES MONITORFUSSES : ProLite XB2283HS Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden. -
Seite 11: Installation Des Monitorfusses : Prolite X2283Hs
INSTALLATION DES MONITORFUSSES : ProLite X2283HS Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden. -
Seite 12: Funktionselemente Und Anschlüsse : Prolite Xb2283Hs
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XB2283HS <Frontseite> <Rückseite> Stromanzeige HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Ein/Aus-Schalter ( ) Menü / Auswahl-Taste (ENTER) Heraufscrollen / Helligkeit -Taste ( / ) Nach unten scrollen / ECO Mode -Taste ( Beenden / i-Style Color -Taste (EXIT) Eingabequelle-Taste (INPUT) Lautsprecher Schlüsselloch für Sicherheitsschloss Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der HINWEIS Monitor ohne Erlaubnis entfernt wird. -
Seite 13: Funktionselemente Und Anschlüsse : Prolite X2283Hs
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite X2283HS <Rückseite> <Frontseite> Stromanzeige HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Ein/Aus-Schalter ( ) Menü / Auswahl-Taste (ENTER) Heraufscrollen / Helligkeit -Taste ( / ) Nach unten scrollen / ECO Mode -Taste ( Beenden / i-Style Color -Taste (EXIT) Eingabequelle-Taste (INPUT) Lautsprecher Schlüsselloch für Sicherheitsschloss Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der HINWEIS Monitor ohne Erlaubnis entfernt wird. -
Seite 14: Monitor Anschliessen : Prolite Xb2283Hs
Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest. -
Seite 15: Monitor Anschliessen : Prolite X2283Hs
Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest. -
Seite 16: Trennen Sie Ihren Monitor
TRENNEN SIE IHREN MONITOR Schalten Sie sowohl Computer als auch Monitor aus. Trennen Sie zuerst das Stromkabel von der Stromquelle und dann vom Monitor. Trennen Sie das Audiokabel vom Monitor und Computer. Trennen Sie das Signalkabel vom Monitor und Computer. VOR DER BEDIENUNG DES MONITORS 13... -
Seite 17: Computer-Einstellung
COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 36, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite XB2283HS Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß... -
Seite 18: Ansichtwinkel Einstellen : Prolite X2283Hs
ANSICHTWINKEL EINSTELLEN : ProLite X2283HS Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen. Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen. Der LCD-Monitor lässt sich um 22° nach hinten kippen und 5° nach vorn kippen. 5°... -
Seite 19: Monitor Bedienen
Wenn Sie z.B. die vertikale Position ändern möchten, wählen Sie das Menüelement von Geometrie, und drücken Sie dann auf die ENTER-Taste. Wählen Sie V. Position mit den Tasten / Nach Drücken auf die ENTER-Taste erscheint eine Seite, in der Sie Einstellungen vornehmen können. Verwenden Sie dann die Tasten / , um die Einstellungen für die vertikale Position zu ändern. Hierbei sollte die vertikale Position der allgemeinen Anzeige ebenfalls entsprechend angepasst werden. ProLite XB2283HS Auto Anpassung Geometrie H. Position Bildeinstellung Geometrie V. Position Farbeinstellungen Takt... -
Seite 20: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Auto Anpassung ProLite XB2283HS Auto Adjust Für Auto Anpassung Enter erneuert betätigen Auto Anpassung Bildeinstellung Auto Anpassung Geometrie Farbeinstellungen Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Auto Anpassung * H. / V. Position, Takt und Phase automatisch anpassen. Auto Adjust * Nur für analogen Eingang. Um beste Ergebnisse zu erzielen, verwenden Sie Autom Abgl. für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 27. -
Seite 21: Picture Adjust
Bildeinstellung * ProLite B2283HS Picture Adjust Auto Anpassung Helligkeit Bildeinstellung Geometrie Kontrast Farbeinstellungen Sprache Blauton Reduzierung Zurücksetzen Erw. Kontrast Erweiterte Einstellungen Overdrive Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Zu dunkel 2,3,4 Helligkeit * Brightness Zu hell Zu matt Kontrast * Contrast Zu intensiv Normal Mode1 Geringe Helligkeit. Mode2 Geringe Helligkeit als im Mode 1. Mode3 Geringe Helligkeit als im Mode 2. - Seite 22 Geometrie * ProLite B2283HS Geometry Geometrie Auto Anpassung H. Position Bildeinstellung Geometrie V. Position Farbeinstellungen Takt Phase Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Zu weit links H. Position Horizontal Position Zu weit rechts Zu weit unten V. Position Vertical Position Zu weit oben Zu eng Takt Zu weit Pixel Clock Zur Korrektur von flimmerndem Text oder Phase Phase flimmernden Zeilen * Nur für analogen Eingang.
-
Seite 23: Farbeinstellungen
Farbeinstellungen ProLite XB2283HS Color Settings Auto Anpassung Farbeinstellungen Bildeinstellung 9300K 7500K 6500K Geometrie Benutzerdefinierte Einstellungen Farbeinstellungen Grün Sprache Blau Zurücksetzen i-Style Color Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste 9300K Kühle Farbe Farbtemperatur * 7500K Normale Farbe Color Temperature Warme Farbe 6500K... - Seite 24 ProLite XB2283HS Auto Anpassung On Screen Display Einstellungen Bildeinstellung H. Position Geometrie V. Position Farbeinstellungen OSD Rotieren OSD Einblendzeit Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste OSD zu weit links H. Position OSD Horizontal Position OSD zu weit rechts OSD zu weit unten V. Position...
- Seite 25 Sprache ProLite XB2283HS Language Auto Anpassung Bildeinstellung ENGLISH POLSKI РУССКИЙ Geometrie FRANÇAIS ESPAÑOL Farbeinstellungen DEUTSCH NEDERLANDS ITALIANO ČESKÝ Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste English Englisch Español Spanisch Français Holländisch Französisch Nederlands Sprache Deutsch Deutsch Ĉesky Tschechisch Language...
- Seite 26 Erweiterte ProLite XB2283HS Einstellungen Auto Anpassung Erweiterte Einstellungen Miscellaneous Bildeinstellung Scharf und Weich Geometrie Reduz Vollbild Farbeinstellungen Startlogo Sprache Informationen 1920 x 1080 60Hz Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste 1 2 3 4 5 6 Sie können die Bildqualität von 1 bis 6 (scharf bis unscharf) Scharf und Weich einstellen.Drücken Sie auf die Taste , um die Bildqualität...
-
Seite 27: Input Select
Signalauswahl ProLite XB2283HS Input Select Eingangsquelle Auto Anpassung Bildeinstellung AUTO MANUELL Geometrie Manuell Auswahl Farbeinstellungen Auswahl Auswahl Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Problem / Option Zu drückende Taste Einstellungselement Der analoge und digitale Eingang wird auf Aktivitat Auto durchsucht. Der erste aktive Eingang wird dargestellt. -
Seite 28: Audioeinstellungen
Audioeinstellungen ProLite XB2283HS Audio Settings Auto Anpassung Lautstärke Bildeinstellung Geometrie Optionen Stumm Farbeinstellungen Audio Eingang HDMI Line In Sprache Zurücksetzen Erweiterte Einstellungen Signalauswahl Audioeinstellungen Einstellungselement Problem / Option Zu drückende Taste Zu leise Lautstärke Volume Zu laut Stellt den Ton in der vorherigen Lautstärke wieder her. Stumm Mute Audio Schaltet den Ton vorübergehend aus. HINWEIS Drücken Sie die Taste ( ), um die lautstärke-einstellleiste anzuzeigen, und schalten... - Seite 29 Sperre <OSD Menü> Das OSD kann gesperrt werden, um versehentliche Einstellungsänderungen zu vermeiden. 1. Stellen Sie sicher, dass der Monitor eingeschaltet ist. 2. Die Menü Sperre wird aktiviert in dem Sie die Taste ENTER für ca. 10 Sek gleichzeitig gedrückt halten. Die Meldung OSD gesperrt erscheint beim Betätigen jeglicher Tasten. 3. Die Menü Sperre wird deaktiviert in dem Sie die Taste ENTER für ca. 10 Sek. gleichzeitig gedrückt halten.
-
Seite 30: Bildschirmeinstellungen
Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem Sie Auto Anpassung durchgeführt haben, ist eine manuelle Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten. ®... - Seite 31 Führen Sie die automatische Anpassung durch. (Auto Anpassung) Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Auto Anpassung durchgeführt wurde. Stellen Sie die V. Position ein, so dass der obere und untere Rand des Bildes in den Anzeigebereich passt. 1) Stellen Sie die H. Position ein, so dass der linke Rand des Bildes zum linken Rand des Anzeigebereichs verschoben wird. 2) Stecken Sie den rechten Rand des Bildes zum rechten Rand des Anzeigebereichs, indem Sie Takt anpassen. HINWEIS Wenn sich der linke Rand des Bilds während der Einstellung von Takt vom Rand des Anzeigebereichs entfernt, führen Sie die Schritte 1) und 2) erneut aus.
- Seite 32 Stellen Sie Phase ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. HINWEIS Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.
-
Seite 33: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. Der Monitor verhält sich für die Energierverwaltung folgendermaßen. Die Funktion zur Energieverwaltung, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem gesteuert. Lesen Sie die Bedienungsanleitung für das Betriebssystem, um Informationen über die Konfiguration zu finden. -
Seite 34: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. 3. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler. Problem Abhilfe Kein Bild. (Stromanzeige ist Steckt das Stromkabel richtig? aus) Hauptschalter auf ON? Überprüfen Sie mit Hilfe eines anderen Gerätes ob überhaupt Strom... -
Seite 35: Informationen Zum Recycling
Der Sound ist zu Der Level des Audiosignales ihrer Soundkarte ist innerhalb der laut oder zu leise. Spezifikationen des Monitors. Seltsame Das Audiokabel ist richtig angeschlossen. Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com für die Monitorwiederverwertung. 32 FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING... -
Seite 36: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifikationen vorbehalten. TECHNISCHE DATEN : ProLite XB2283HS-B5 Grösse-Kategorie 22" Panel-technologie Grösse Diagonal: 21,5" (54,7cm) Lochabstand 0,248mm H × 0,248mm V LCD- Helligkeit 250cd/m (Typisch) Fläche Kontrastrate 3000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 89°, Auf / Ab : Jeweils 89° (Typisch) Reaktionszeit 4ms (Grau zum Grau) Anzeigefarben Ca.16,7M Analog: Horizontal: 30,0-83,0kHz, Vertikal: 55-75Hz Sync-Frequenz Digital: Horizontal: 30,0-85,0kHz, Vertikal: 55-75Hz Physikalisch Auflösung 1920 × 1080, 2,1 Megapixel VGA: 1920 × 1080 60Hz Max. unterstützte Auflösung HDMI: 1920 × 1080 75Hz DisplayPort: 1920 × 1080 75Hz Eingangsanschluss VGA, HDMI, DisplayPort Plug & Play VESA DDC2B Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ Analog: 0,7Vp-p (Standard), 75Ω, Positiv Eingangs-Videosignal Digital: HDMI, DisplayPort Eingangs-Audioanschluss ø 3,5mm Minibuchse (Stereo) -
Seite 37: Technische Daten : Prolite X2283Hs-B5
TECHNISCHE DATEN : ProLite X2283HS-B5 Grösse-Kategorie 22" Panel-technologie Grösse Diagonal: 21,5" (54,7cm) Lochabstand 0,248mm H × 0,248mm V LCD- Helligkeit 250cd/m (Typisch) Fläche Kontrastrate 3000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 89°, Auf / Ab : Jeweils 89° (Typisch) Reaktionszeit 4ms (Grau zum Grau) Anzeigefarben Ca.16,7M Analog: Horizontal: 30,0-83,0kHz, Vertikal: 55-75Hz Sync-Frequenz Digital: Horizontal: 30,0-85,0kHz, Vertikal: 55-75Hz Physikalisch Auflösung 1920 × 1080, 2,1 Megapixel VGA: 1920 × 1080 60Hz Max. unterstützte Auflösung HDMI: 1920 × 1080 75Hz DisplayPort: 1920 × 1080 75Hz Eingangsanschluss VGA, HDMI, DisplayPort Plug & Play VESA DDC2B Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ Analog: 0,7Vp-p (Standard), 75Ω, Positiv Eingangs-Videosignal Digital: HDMI, DisplayPort Eingangs-Audioanschluss ø 3,5mm Minibuchse (Stereo) Eingangs-Audiosignal Maximal 1,0Vrms... -
Seite 38: Abmessungen : Prolite Xb2283Hs
ABMESSUNGEN : ProLite XB2283HS 504,5mm/19,9” 478,0mm/18,8” 50,5mm/2,0” 240,0mm”/9,4” ( ) : Maximale Werte ABMESSUNGEN : ProLite X2283HS 504,5mm/19,9” 50,5mm/2,0” 478,0mm/18,8” 207,0mm/8,2” ANHANG 35... -
Seite 39: Konformes Timing
KONFORMES TIMING Horizontale Vertikale Videomodus Dot Clock Frequenz Frequenz 640 × 480 31,469kHz 59,940Hz 25,175MHz 800 × 600 37,879kHz 60,317Hz 40,000MHz 1024 × 768 48,363kHz 60,004Hz 65,000MHz 1280 × 1024 63,981kHz 60,020Hz 108,000MHz 1440 × 900 55,935kHz 59,887Hz 106,500MHz 1680 × 1050 65,290kHz 60,000Hz 146,250MHz 66,590kHz 59,930Hz 138,500MHz 1920 × 1080 83,890kHz 74,970Hz 174,500MHz 640 × 350 31,469kHz 70,087Hz...
