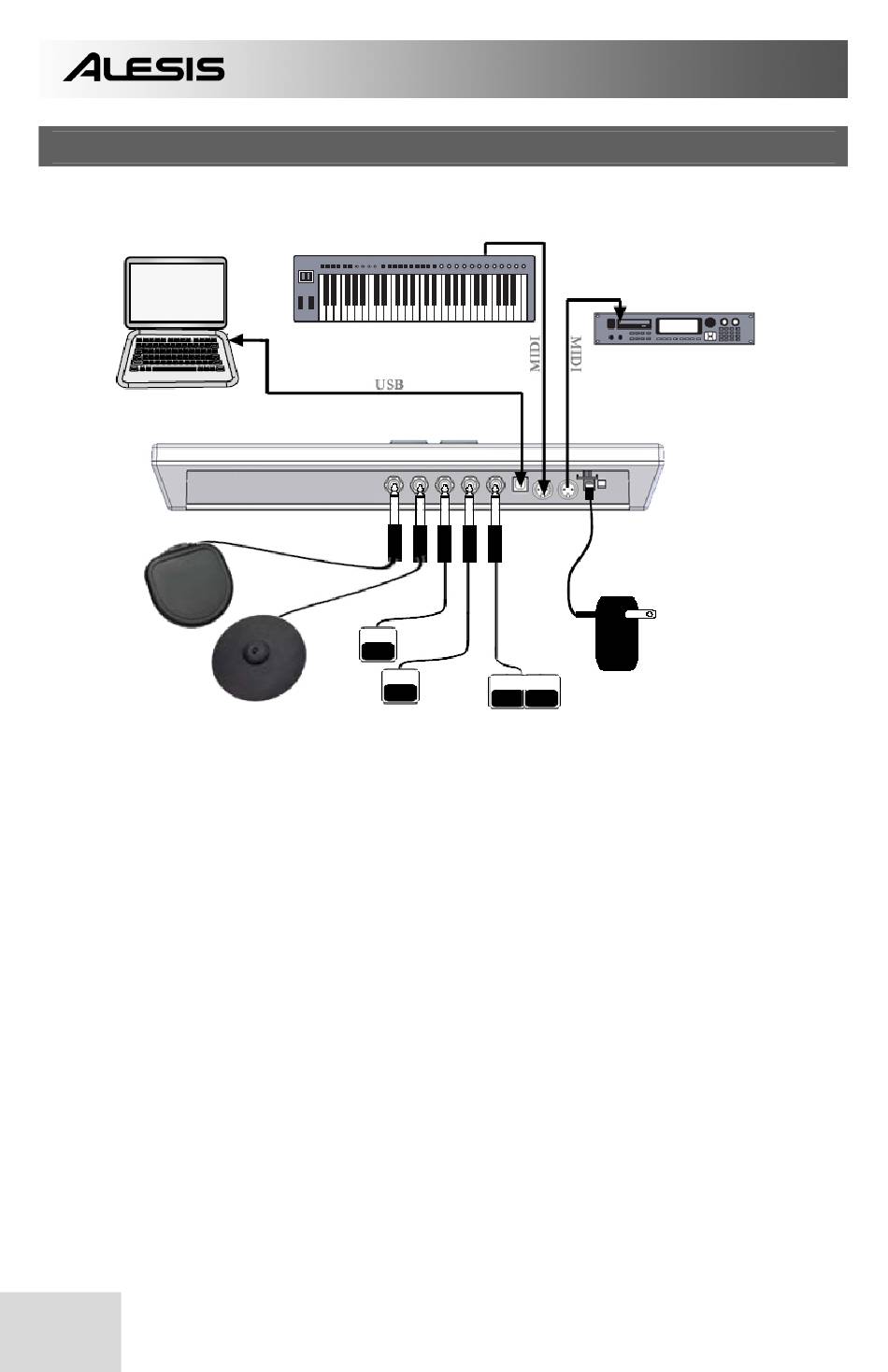

SCHEMA DEI COLLEGAMENTI

COMPUTER
TRIGGER
OPZIONI DI MONTAGGIO:
•
Ripiano – porre il ControlPad su un ripiano che presenti spazio a sufficienza.
•
Stand – fissare il ControlPad ad uno stand.
•
Stand per tom o piatti – è disponibile un supporto di montaggio (venduto separatamente)
per fissare il su uno stand per tom o piatti.
1. Prima di accendere il ControlPad, collegare tutti i trigger, interruttori a pedale, comandi
MIDI o altri dispositivi esterni.
Se si desidera utilizzare il ControlPad con un computer, collegare un cavo USB dal
ControlPad alla porta USB del computer stesso.
2. Collegare una sorgente di alimentazione al ControlPad. Vi sono due modi possibili di
alimentare il ControlPad:
a. Collegare il ControlPad alla porta USB di un computer – la porta USB fornirà
l'energia.
b. Collegare un adattatore CC da 6v opzionale al ControlPad.
3. Servirsi dell'interruttore di alimentazione posto sul pannello posteriore del ControlPad per
accenderlo.
150
DISPOSITIVO DI
CONTROLLO MIDI
INTERRUTTORI
A PEDALE INTERRUTTORE
DISPOSITIVO
ESTERNO
ADATTATORE DI
ALIMENTAZIONE DA 6V
DOPPIO
A PEDALE
(opzionale)
