2. Setzen Sie die Batterie ein und fügen Sie das Bedienteil an das Funksystem hinzu (siehe:
„Hinzufügung des Bedienteils an das Funksystem").

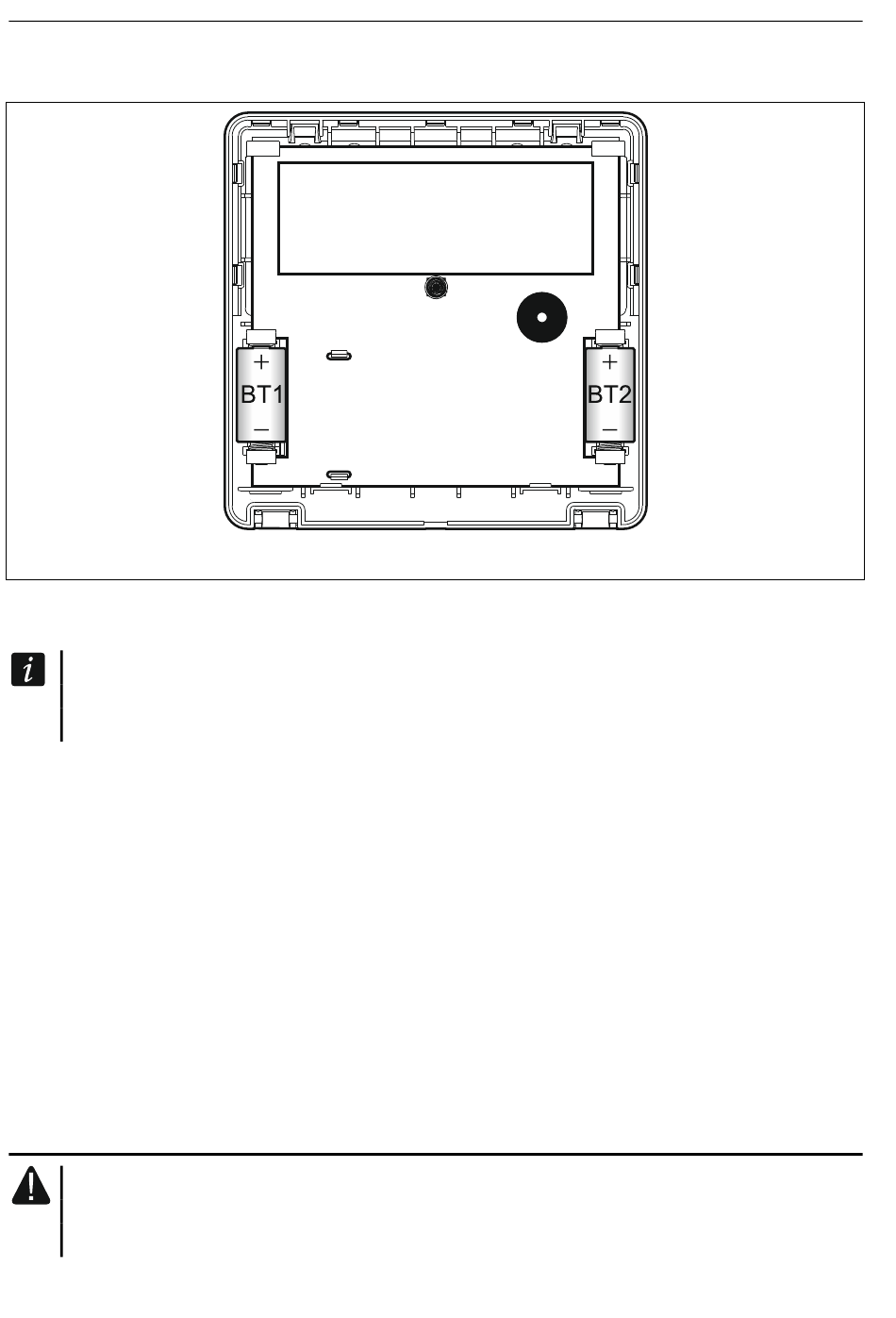

Abb. 3. Das Innere des Bedienteilgehäuses mit installierten Batterien.
3. Setzen Sie den Deckel auf die Haken und schließen Sie das Gehäuse.
4. Platzieren Sie das Bedienteil an den zukünftigen Montageort.
Wenn Sie beim Prüfen des Pegels des Funksignals das Bedienteil in der Hand halten
wollen, dann halten Sie das Bedienteil auf der linken Seite (auf der rechten Seite
befindet sich die Antenne, die nicht abgedeckt werden darf).
5. Prüfen Sie den Pegel des Signals, welches vom Bedienteil ans Funkbasismodul ACU-120
/ ACU-270 gesendet wird. Fällt der Signalpegel unter 40%, dann wählen Sie einen
anderen Montageort aus. Manchmal reicht es das Gerät um ein paar Zentimeter zu
verschieben, um eine bessere Signalqualität zu erreichen. Erst nach dem Erreichen eines
optimalen Pegels des Funksignals können Sie zum weiteren Schritt übergehen.
6. Öffnen Sie das Gehäuse des Bedienteils (Abb. 2).
7. Legen Sie das Gehäuseunterteil an die Wand an und markieren Sie die Montagelöcher.
8. Bohren Sie die Löcher in die Wand für die Spreizdübeln.
9. Mit den Spreizdübeln und Schrauben befestigen Sie das Gehäuseunterteil an der Wand.
Die Spreizdübeln und Schrauben sollen an die Montagefläche angepasst werden (andere
beim Beton, Ziegel, Gips, Holz usw.). Das montierte Gerät muss eine Abrisskraft
mindestens 50 N aushalten.
10. Setzen Sie den Deckel auf die Haken und schließen Sie das Gehäuse.
11. Sperren Sie das Gehäuse mit der Schraube.
3.1 Hinzufügung des Bedienteils an das Funksystem
Vor der Hinzufügung des Bedienteils vergewissern Sie sich, dass die Klemmen
CKM und DTM mit dem Bedienteilbus der Zentrale verbunden sind und der
Schalter 8 im Funkbasismodul auf OFF eingestellt ist.
Das Funk-Bedienteil kann man zum ABAX-System via ein Computer mit installiertem
Programm DLOADX oder mit Hilfe des Bedienteils hinzufügen. Im Computer kann man bis
INT-KWRL
