Verwandte Anleitungen für Neptun Compact 950
Inhaltszusammenfassung für Neptun Compact 950

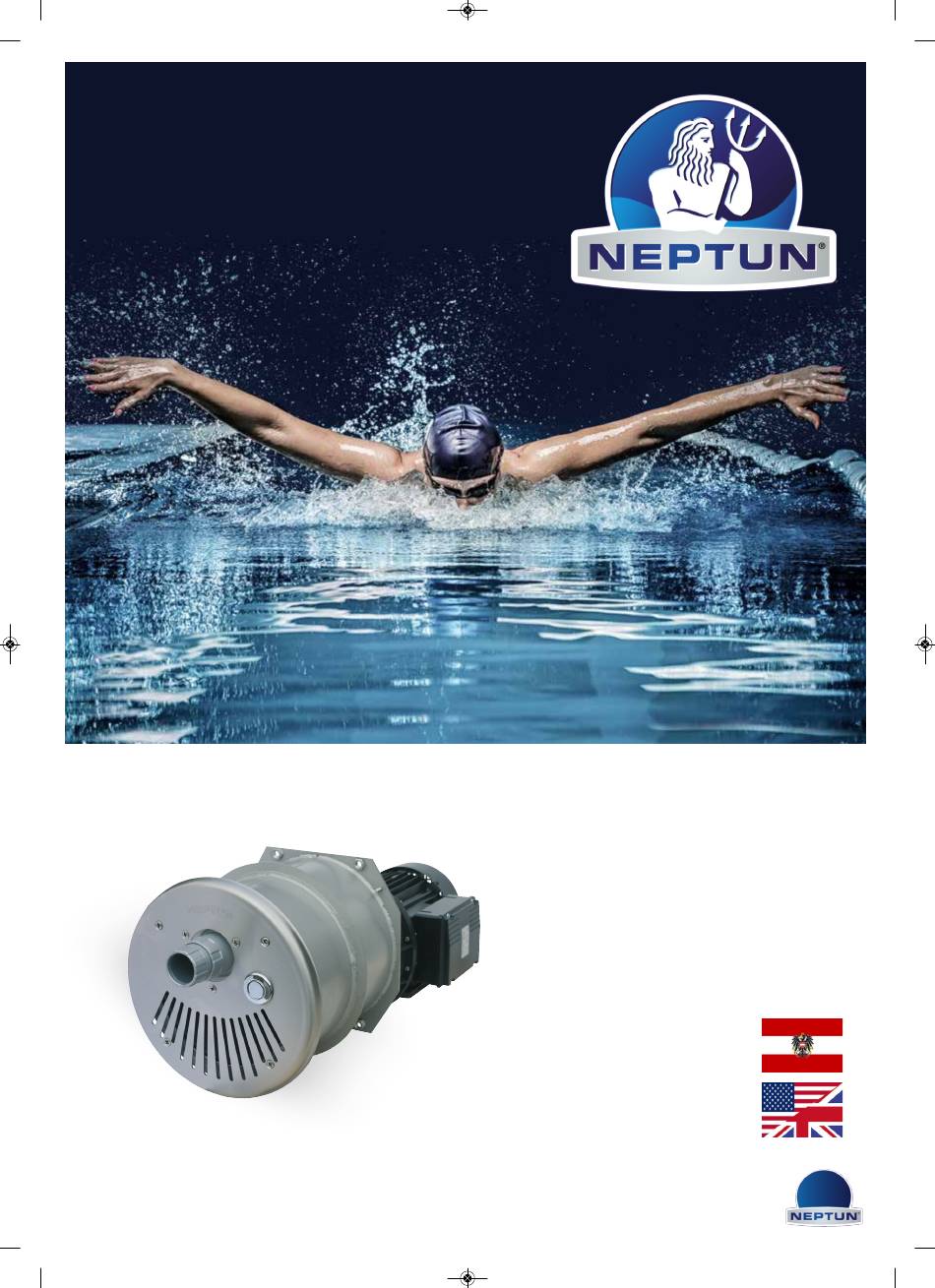

- Seite 1 GSA 950-1200 Edelstahl_Layout 1 a4 14.12.18 08:59 Seite 1 Montage- und Betriebsanleitung Pflegetipps Compact 950 / 1200 Edelstahl Gegenstromanlage Jet stream Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129...
-
Seite 2: Inhaltsverzeichnis
In the case of complaint, please enclose the check number and a copy of the invoice. Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129... -
Seite 3: Montage Einbausatz
Montage Einbausatz: Achtung: Die korrekte Montage des Einbausatzes ist Voraussetzung für die einwandfreie Funktion der NEPTUN Gegenstromanlage. Bei Rückfragen sollten Sie Ihren Schwimmbadfachhändler kon- taktieren. Weitere Daten und Unterlagen finden Sie unter www.neptun-int.com. Die korrekte Einbauhöhe des Einbausatzes ersehen Sie in Abb. 1. Die Erdungsschraube (s. Abb. -
Seite 4: Montage Der Einlaufblende
Die Pumpe darf niemals trockenlaufen (dh ohne Wasser), da ansonsten die Gleitringdichtung be- schädigt wird (Garantieverlust). Die Benutzung in und an Schwimmbecken bzw. Gartenteichen ist nur zulässig, wenn diese nach lokalen gesetzlichen Bestimmungen errichtet sind. Kontaktieren Sie diesbezüglich Ihren Neptun- Fachmann bzw. die lokale Baubehörde. Belegungsplan/Schaltplan Abb. 9/10... -
Seite 5: Technische Daten Der Pumpe
230 - 400 V / 50 Hz 230 - 400 V / 50 Hz Aufnahme in KW 2,73 3,36 Fördermenge l/min. Vorsicherung 16 A, träge 16 A, träge Motorschutz ab Werk 4,6 A 6,1 A Schutzklasse IP X5 IP X5 Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129... -
Seite 6: Fehler/Ursache/Behebung
Pumpe lässt sich vom Becken aus nicht schalten Schaltschlauch geknickt oder Prüfen ob Pumpe vom Schaltkasten aus schaltbar ist. verklemmt / Schlauch zu lang Schlauch wenn nötig kürzen, Sicherungen / Stromzufuhr Sicherungen, Stromzufuhr prüfen. Motorschutzschalter Motorschutzschalter testen. Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129... -
Seite 7: Betriebshinweise Für Den Endverbraucher
Massagezubehör nicht näher als 30 cm an den Körper halten, optimaler Massageeffekt bei voller Durchflussleistung und geeignetem Abstand. Überwinterung: Wasser bis unterhalb des Düsenblocks ablassen. Pumpe mit Hilfe der Entleerungsschraube an der Vorderseite der Pumpe entleeren. Erst nach Ende der Frostgefahr Entleerungsschraube wie- der eindrehen. Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129... -
Seite 8: Stückliste Einbausatz
2 Dichtung selbstklebend 3 Flansch 4 Linsenkopfschraube M 6 x 16 5 Distanzschraube M 6 x 16 6 Bauschutz 7 Kontrollnummer 8 Betriebsanleitung Stückliste Basiseinheit Compact 950 / 1200 Siehe Bild 2 Bezeichnung Anzahl Bezeichnung Anzahl 11 Luftzufuhrschlauch 50 cm 1 Durchführung Ein-Aus-Taster kpl. -
Seite 9: Mounting Installation Kit
Attention: The correct installation of the installation kit is a prerequisite for the proper functioning of the NEPTUN jet stream. For further information, please contact your pool specialist supplier or visit www.neptun-int.com to ask for more data or further information. -
Seite 10: Installation Of The Inlet Aperture
(loss of warranty). The use in and around swimming pools or garden ponds is only permitted if they are built accor- ding to local statutory regulations. In this regard please contact your Neptun expert or the local bulding department. -
Seite 11: Technical Data Of The Pump
230 - 400 V / 50 Hz admission in kW 2,73 3,36 flow rate l / min. preliminary fuse 16 A, träge 16 A, träge motor protection from the factory 4,6 A 6,1 A protection class IP X5 IP X5 Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129... -
Seite 12: Errors/ Cause / Removal
Check whether the pump can be switched from the / The hose is too long. control box. Fuses/ power supply/ motor protective Shorten the hose, if necessary. button Check the fuses and the power supply. Test the motor protective button. Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129... -
Seite 13: Operating Instructions For The End User
Drain the water to below the nozzle block. The pump must be emptied with the help of the drai- ning screw on the front oft the pump. Only after the end of the danger of frost the drain plug can be screwed again. Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129... - Seite 14 (short/wide) 7 nut M8 + washer without illustration 8 pump flange clamping collet (long/thin) PN-hose 50 cm without illustration + protective rubber (spring) 19 check number 10 PN-hose 250 cm 20 operating instruction Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129...
- Seite 15 GSA 950-1200 Edelstahl_Layout 1 a4 14.12.18 08:59 Seite 15 Bild 1 / Figura 1 / Pic. 1 Bild 2 / Figura 2 / Pic 2 Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129...
- Seite 16 GSA 950-1200 Edelstahl_Layout 1 a4 14.12.18 08:59 Seite 16 water level water surface on and off push button=PN line earthing screw thread for pump angles pool exterior Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129...
- Seite 17 GSA 950-1200 Edelstahl_Layout 1 a4 14.12.18 08:59 Seite 17 electronic schematic 400 V electronic schematic pump three-phase -PN1 U V W Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129...
- Seite 18 GSA 950-1200 Edelstahl_Layout 1 a4 14.12.18 08:59 Seite 18 Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129...
-
Seite 19: Empfohlenes Zubehör
Ideal for special point massage Winterplatte passend zu allen Neptun Ggen- stromanlagen. (Ausgenommen ST 700, 750, Star- line G). winter sheet Fits to all Neptun jet stream. (except ST 700, 750, Starline G). 51.400.280 Betriebsanleitung GSA Compact 950/1200 Edelstahl V.20181129... -
Seite 20: Montageabbildungen
GSA 950-1200 Edelstahl_Layout 1 a4 14.12.18 08:59 Seite 20 Ihr Neptun Fachhändler: Your Neptun specialist supplier: www.neptun int.com Die in diesem Dokument gegebenen Hinweise und Richtlinien entsprechen dem Stand der Tech- nik und sind kein Ersatz für eine Beratung bzw. deren Ausführung durch den Schwimmbadfach- handel bzw.
