Neptun Compact 950 ABS Montage- Und Betriebsanleitung
Basiseinheit
Vorschau ausblenden
Andere Handbücher für Compact 950 ABS:
- Montage- und betriebsanleitung, pflegetipps (24 Seiten)
Verwandte Anleitungen für Neptun Compact 950 ABS
Inhaltszusammenfassung für Neptun Compact 950 ABS

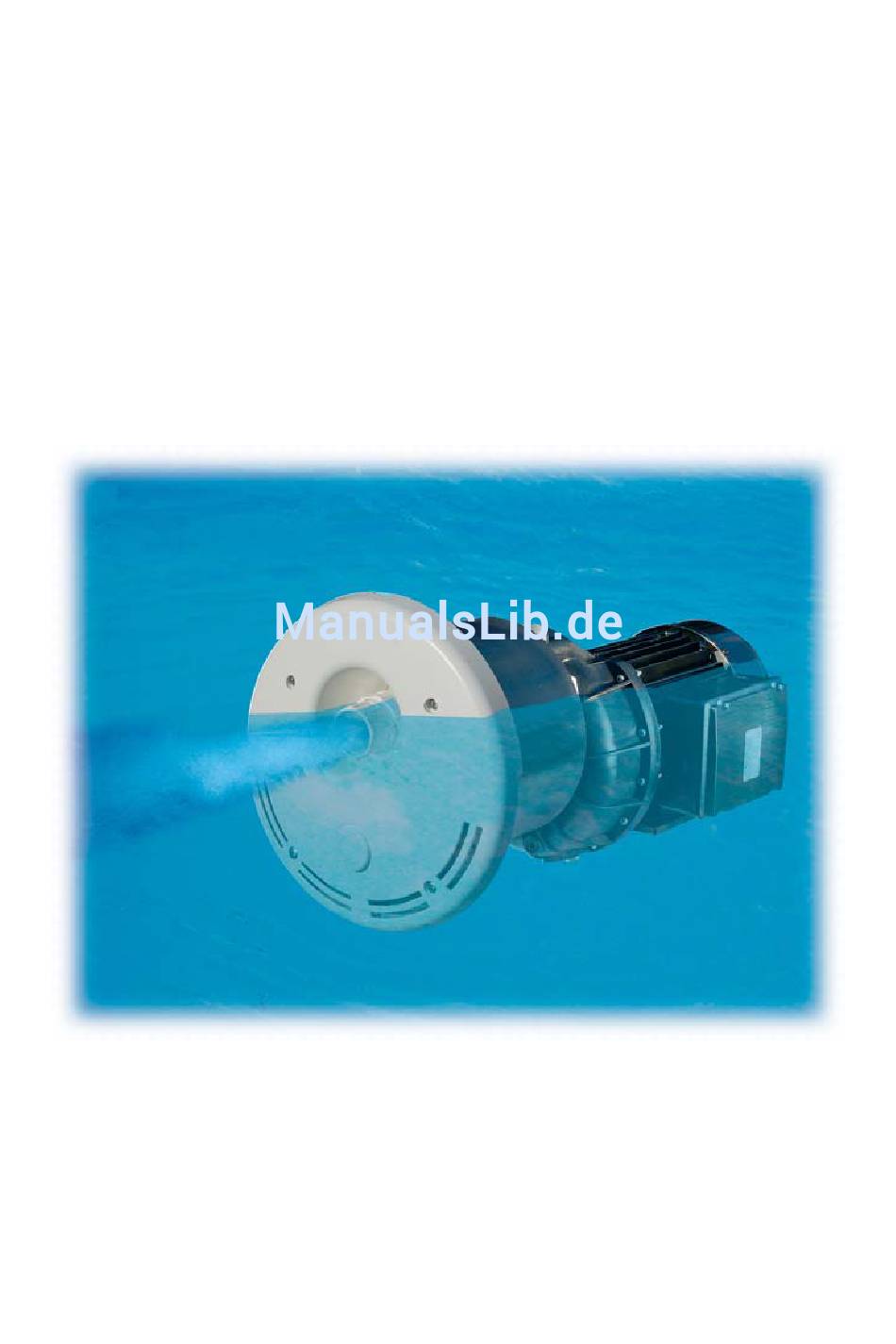

- Seite 1 Gegenstromanlage Basiseinheit Compact 950 / 1200 ABS Montage- und Betriebsanleitung Pflegetipps...
-
Seite 2: Inhaltsverzeichnis
Schaltpläne Bedienung Empfohlenes Zubehör Weitere NEPTUN Produkte Die in diesem Dokument gegebenen Hinweise und Richtlinien entsprechen dem Stand der Technik und sind kein Ersatz für eine Beratung bzw. deren Ausführung durch den Schwimm- badfachhandel bzw. die entsprechenden Bauorgane und Baufirmen unter Einhaltung der gel- tenden Bauvorschriften. -
Seite 3: Montage Einbausatz
Montage Einbausatz Der Einbausatz zu den Neptun Compact Gegenstromanlagen ist mit dem beiliegenden Bau- schutz abzudecken, damit sämtliche Gewinde geschützt sind. Bitte beachten Sie unbedingt die Einbauanordnung. (Abb. 1) Folienbecken/ Betonbecken Einbautopf ist komplett auszubetonieren, nachträgliches Ausschäumen ist unzulässig. Polyesterbecken Wenn nötig ist ein zusätzlicher Stützfuß... -
Seite 4: Montage Der Einlaufblende (Abb. 7)
Die Benutzung in und an Schwimmbecken bzw. Gartenteichen ist nur zulässig, wenn diese nach den lokalen gesetzlichen Bestimmungen errichtet sind. Kontaktieren Sie diesbezüglich Ihren Neptun-Fachmann bzw. die lokale Baubehörde. Belegungsplan für Compact 950 und 1200 siehe Seite 10. Schaltplan für Compact 950 und 1200 siehe Seite 10. -
Seite 5: Technische Daten Der Pumpe
Technische Daten der Pumpen Basiseinheit Compact 950 Compact 1200 Spannung 3 ~ 230 / 400 / 50 Hz 230 – 400 / 50 Hz Abgabe/ Aufnahme in KW 2,1 / 2,6 2,6 / 3,3 Fördermenge l/ min. max. 1.000 Strömung nach 2 m in m/ sec. Stromaufnahme 3,9 A bei 400V 5,2 A bei 400 V... -
Seite 6: Betriebshinweise Für Den Endverbraucher
Betriebshinweise für den Endverbraucher: Pumpe Ein- / Ausschalten (Abb. 11) Durch drücken des PN-Tasters Pos.1 wird der Pneumatikschalter betätigt und die Pumpe geht in Betrieb. Nochmaliges Drücken schaltet die Pumpe aus. Strahlrichtung und Strahlregulierung (Abb. 11) Die Strahlrichtung kann durch die allseitig schwenkbare Düse Pos. 2 festgelegt werden. Durch drehen der Düse stellen sie den Wasserstrahl stärker bzw. -
Seite 7: Stückliste Einbausatz Compact 950 / 1200
Stückliste Einbausatz Nr. Bezeichnung Anzahl Einbautopf mit Styropordistanz Dichtung selbstklebend Flansch Linsekopfschraube M 6 x 16, A4 Distanzschraube M 6 x 16, A4 Bauschutz Kontrollnummer (ohne Abb.) Betriebsanleitung (ohne Abb.) -
Seite 8: Stückliste Basiseinheit Compact 950/ 1200
Stückliste Basiseinheit Compact 950/ 1200 Nr. Bezeichnung Stk. Nr. Bezeichnung Stk. Pumpe 2,6 kW 400 V 10 Flachdichtung zu Pumpe Pumpe 3,3 KW 400 V 11 Flachdichtung zu Durchführ. Düsenblende komplett 12 Durchführung zu PN-Taster Steuerkasten 13 Mutter 3/8“ Luftschlauch m. Ventil u. 14 Klemmhülsen Durchführung 15 Mutter M8 A4... -
Seite 9: Montage Basiseinheit
Montage Basiseinheit Abb. 4 Abb. 3 Abb. 5 Abb. 6 Luftventil PN-Schlauch Wasserspiegel Abb. 7... -
Seite 10: Einbauskizzen
Einbauskizzen Wasserspiegel Folie 250 mm ca. 18 cm Schraube Ein- Aus Taster M 6 x 16 = PN Anschluss Gewinde- Luftleitung muffennippel Flansch Luftanschluss = Luftzufuhr Gewindenippel Styropordistanz Abb. 1 Abb. 2 Schaltplan Pumpenschaltkasten Erdung 1 -K2 -PN1 U V W Anschluß... -
Seite 11: Empfohlenes Zubehör
Winterplatte passend zu allen Neptun Gegenstromanlagen. (Ausgenommen ST 700, 750, Starline G). Art.-Nr. 51.400.280 Einige NEPTUN-Produkte: Einbauteile ABS und Edelstahl Oberflächenabsauger Bodenabläufe Einlaufdüsen Mauerdurchführungen Filter, Filteranlagen und Pumpen Filter Pumpen Ventile Steuerungen Schwallduschen Fragen Sie ihren Neptun-Fachhändler nach weiteren Neptun-Produkten... - Seite 12 Das Rauschen der Brandung in Ihrem Schwimmbecken.
